Opis produktu: Mini ToF-90° - czujnik odległości - 3 - 200 cm - VL53L0CXV0DH - moduł rozszerzeń Unit - M5Stack U196
Mini ToF-90° to ultrakompaktowy moduł pomiaru odległości w technologii Time of Flight (ToF), wyposażony w precyzyjny sensor VL53L0X. Dzięki obróceniu modułu lasera o 90°, detekcja odbywa się horyzontalnie, co umożliwia zastosowanie w aplikacjach wymagających pomiaru „do przodu”, np. w robotyce mobilnej czy systemach unikania przeszkód. Moduł pozwala na pomiar odległości w zakresie od 3 cm do 200 cm z dokładnością do ±3% i rozdzielczością 1 mm. Kąt widzenia wynosi 25°, a czas reakcji to mniej niż 30 ms. Dzięki interfejsowi I2C jest łatwy do integracji z popularnymi platformami rozwojowymi.

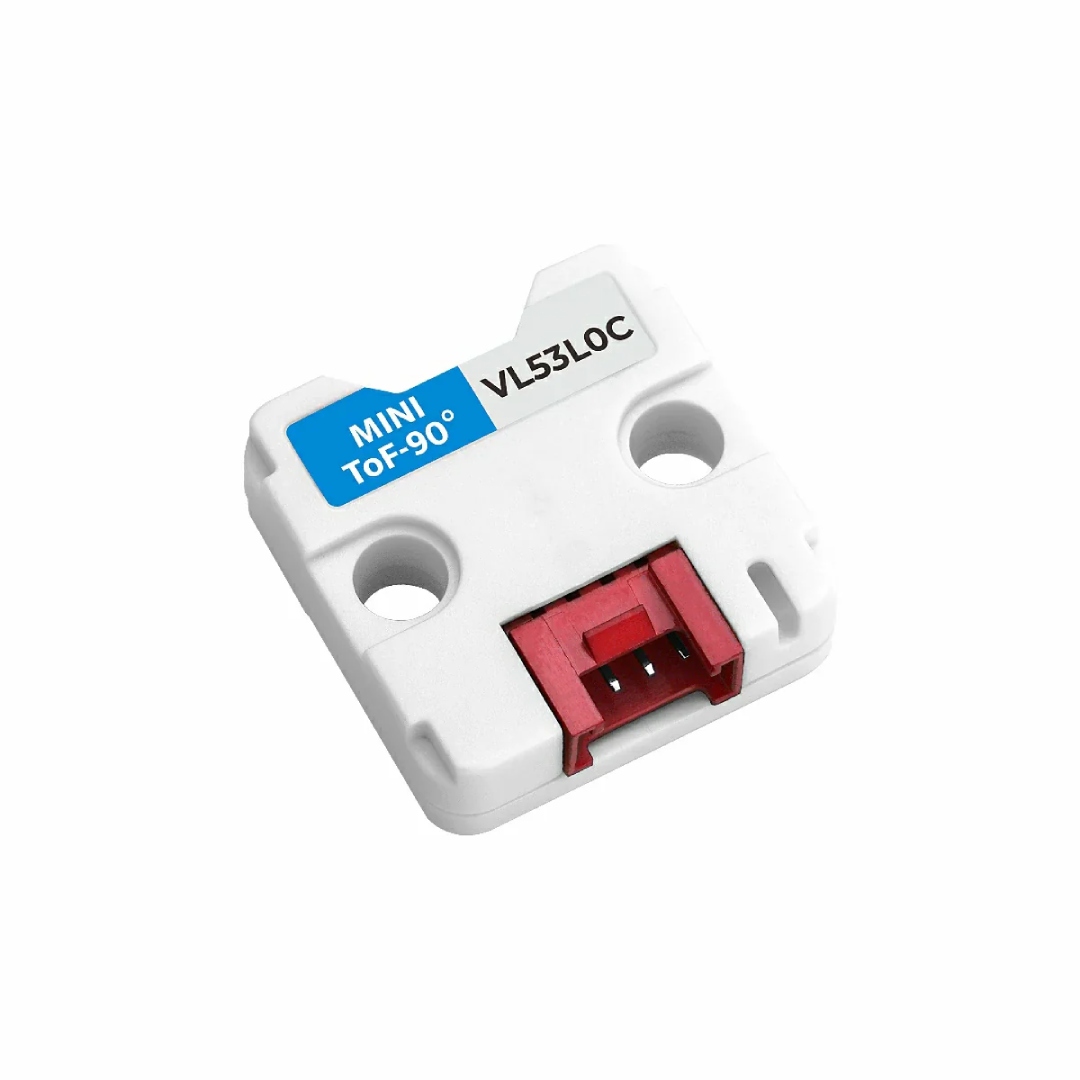

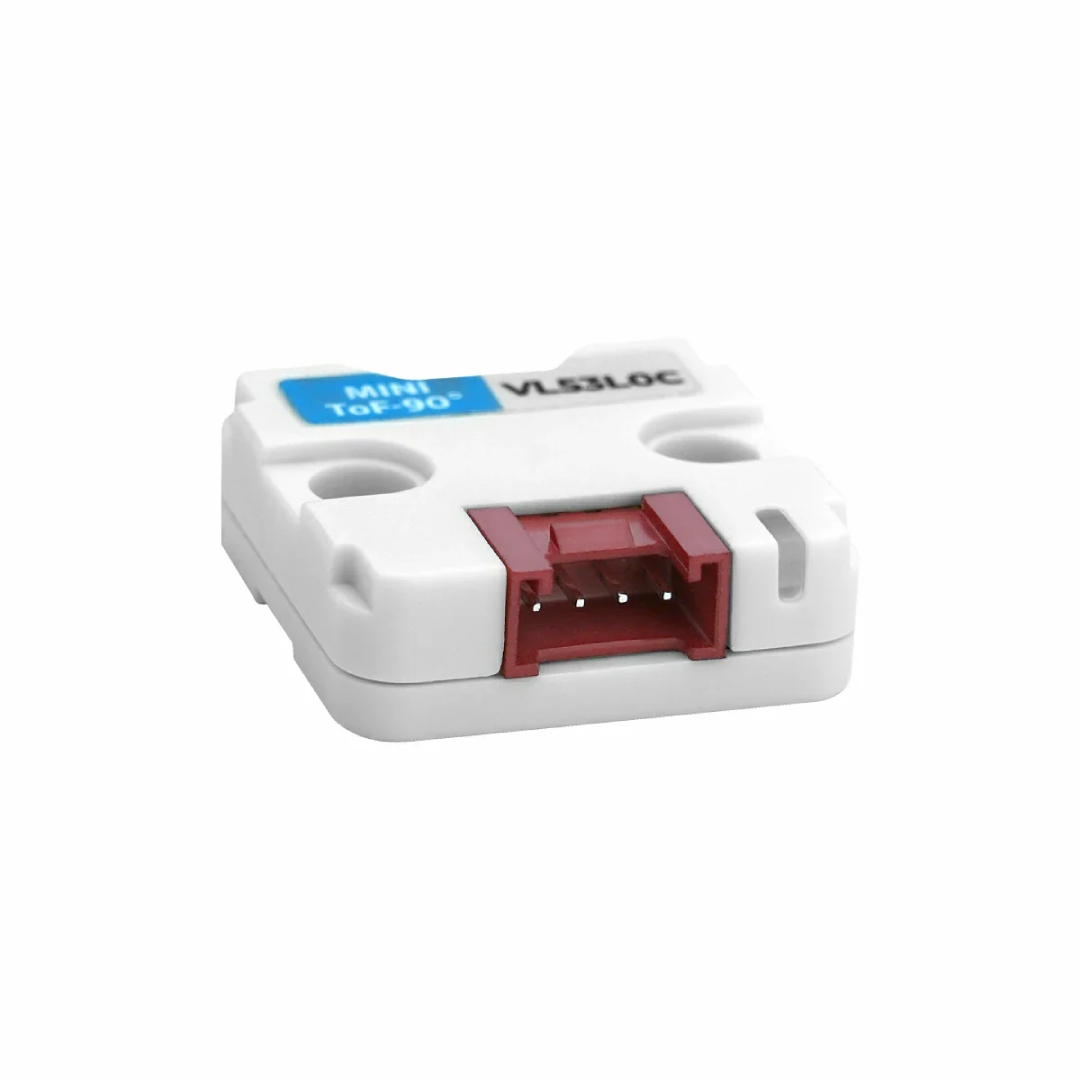

Mini ToF-90° - moduł pomiaru odległości - M5Stack.
Mini ToF-90° to ultrakompaktowy moduł pomiaru odległości w technologii Time of Flight (ToF).Cechy szczególne
- Zakres pomiaru - odległość detekcji od 3 cm do 200 cm, idealna do zastosowań bliskiego zasięgu
- Kompaktowe wymiary - niewielki rozmiar 24 x 24 x 8 mm ułatwia integrację w ciasnych przestrzeniach
- Optyka 90° - skierowana poziomo, umożliwia detekcję "do przodu", np. w robotyce mobilnej
- Laser ToF klasy 1 - bezpieczny dla wzroku, wykorzystuje niewidzialną wiązkę o długości fali 940 nm
- Szybki czas pomiaru - czas reakcji poniżej 30 ms zapewnia dynamiczną detekcję w czasie rzeczywistym

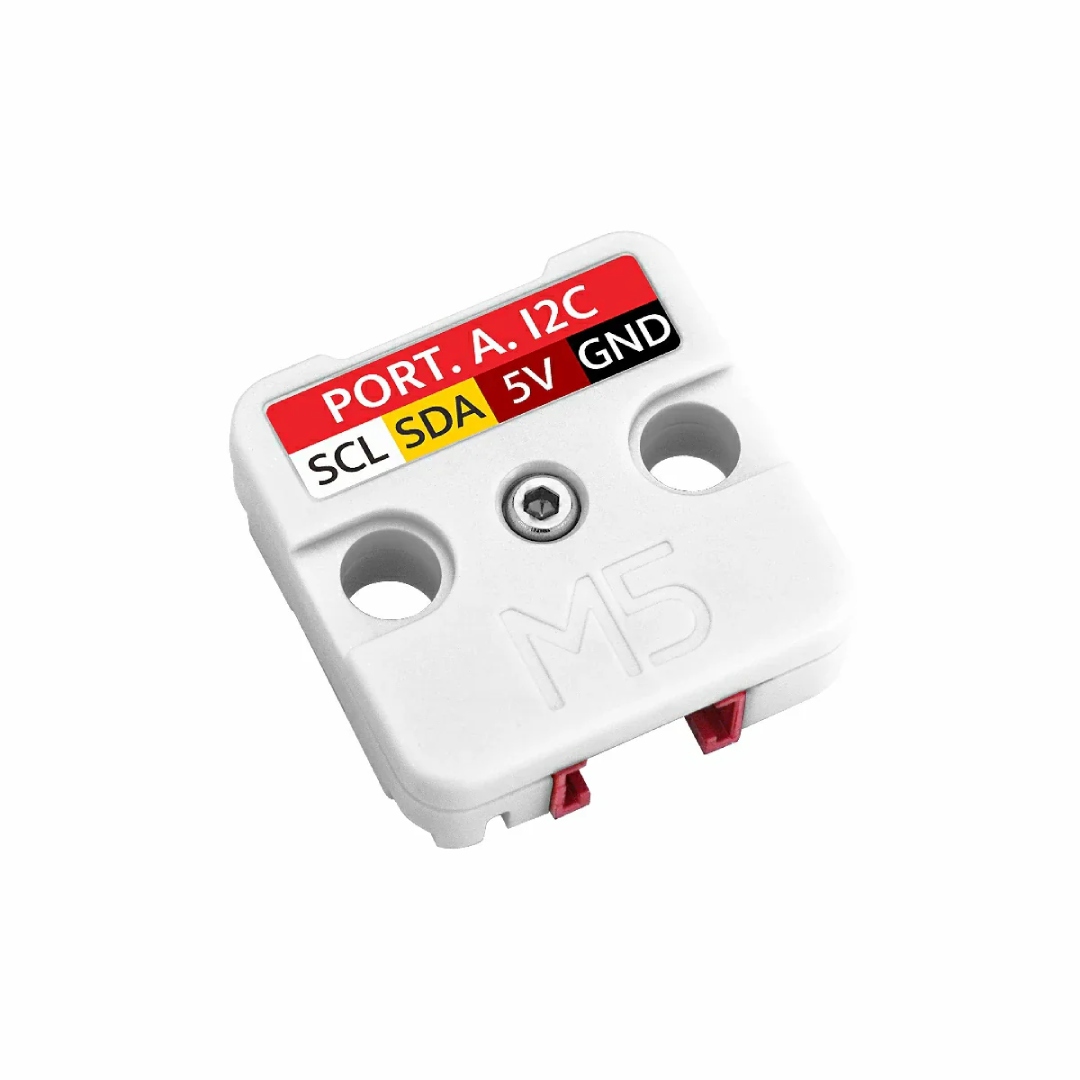

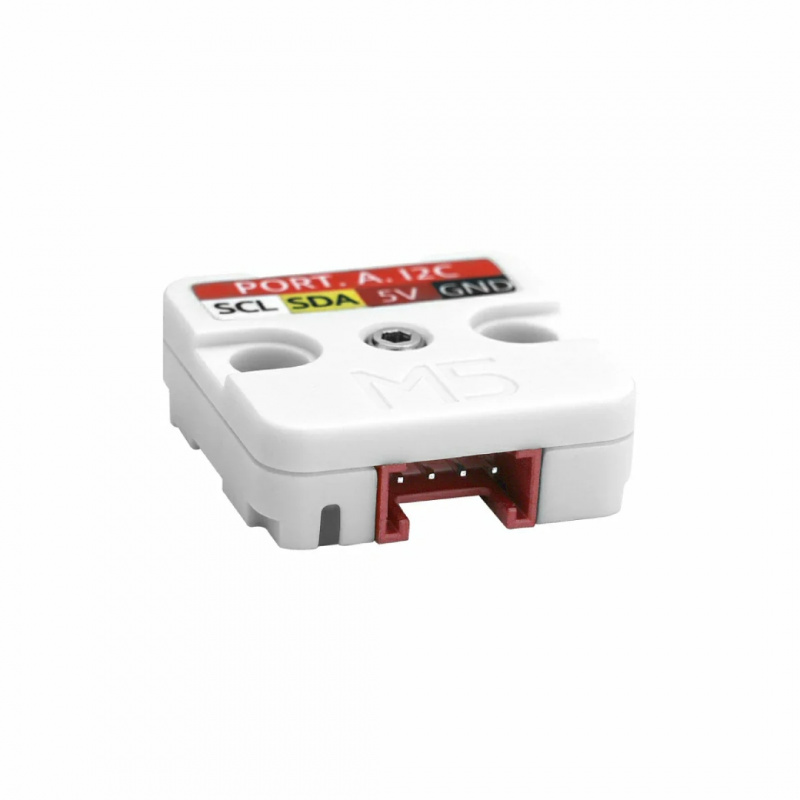

- Komunikacja przez I2C - łatwa integracja z mikrokontrolerami dzięki standardowemu adresowi 0x52
- Kompatybilność programowa - wsparcie dla Arduino IDE, UiFlow1 i UiFlow2 ułatwia programowanie
Zastosowanie w praktyce
Mini ToF-90° znajduje zastosowanie m.in. w:
- Robotyce mobilnej - unikanie przeszkód, pomiar odległości w poziomie
- Systemach Smart Home - np. wykrywanie obecności
- Bezpieczeństwie i monitoringu - detekcja ruchu
- Transporcie inteligentnym - np. automatyczne systemy bramkowe
Specyfikacja techniczna modułu
- Sensor: VL53L0X
- Zakres pomiaru: od 3 cm do 200 cm
- Rozdzielczość: 1 mm
- Dokładność: ±3%
- Kąt widzenia: 25°
- Czas pomiaru: od 8 ms do 23 ms
- Typ światła: Laser ToF, 940 nm VCSEL (klasa 1)
- Interfejs: I2C (adres domyślny: 0x52)
- Zużycie energii (czuwanie): 15,01 μA (bez LED), 1,92 mA (z LED)
- Zużycie energii (praca): 10,99 mA
- Zakres temperatury pracy: od 0°C do 40°C
- Wymiary: 24 x 24 x 8 mm
- Masa: 1,7 g
Zawartość zestawu
- 1x Mini ToF Unit 90°
- 1x Przewód Grove (20 cm)
Detekcja odbywa się horyzontalnie, co umożliwia zastosowanie w aplikacjach wymagających pomiaru „do przodu”, np. w robotyce mobilnej czy systemach unikania przeszkód.
