Opis produktu: Czujnik ciśnienia powietrza MCP-H10-B200KPPN - moduł rozszerzeń Unit do modułów deweloperskich M5Stack
Czujnik umożliwiający pomiar ciśnienia powietrza w obiegu zamkniętym w zakresie od -100 kPa do 200 kPa. Dokładność pomiaru wynosi 1,5 kPa. Moduł wyposażony jest w zintegrowany piezorezystancyjny czujnik ciśnienia z szeroką kompensacją temperatury. Element w postaci rozszerzenia typu Unit, posiada obudowę ochronną zapewniającą długotrwałą stabilność pracy i odporność na uszkodzenia. Dodatkowo posiada także dwa otwory montażowe kompatybilne z LEGO.
Na stronie producenta dostępny jest szczegółowy przewodnik użytkownika, który znacząco ułatwia rozpoczęcie pracy z modułem. Znajdziesz w nim między innymi przykładowy kod programu dla Arduino IDE oraz schemat blokowy dla UIFlow.

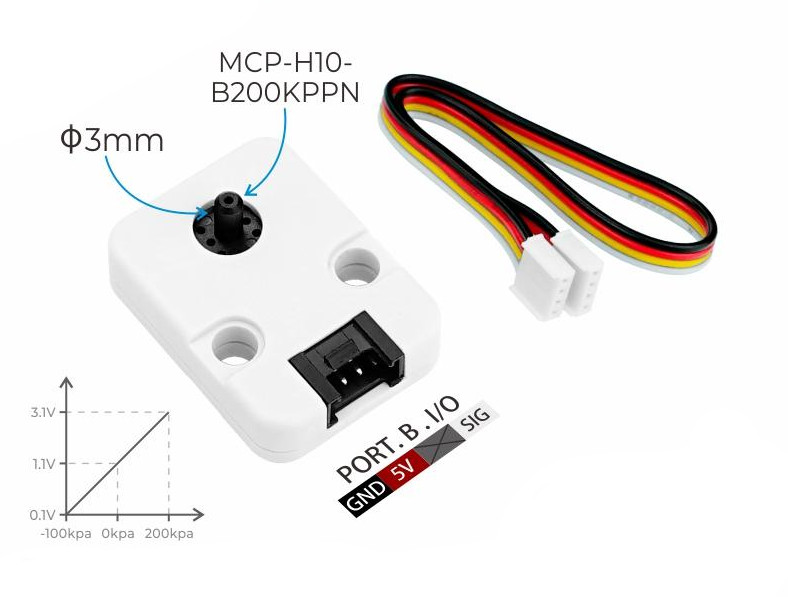

Czujnik ciśnienia powietrza MCP-H10-B200KPPN - moduł rozszerzeń Unit do modułów deweloperskich M5Stack w zestawie z dedykowanym przewodem.

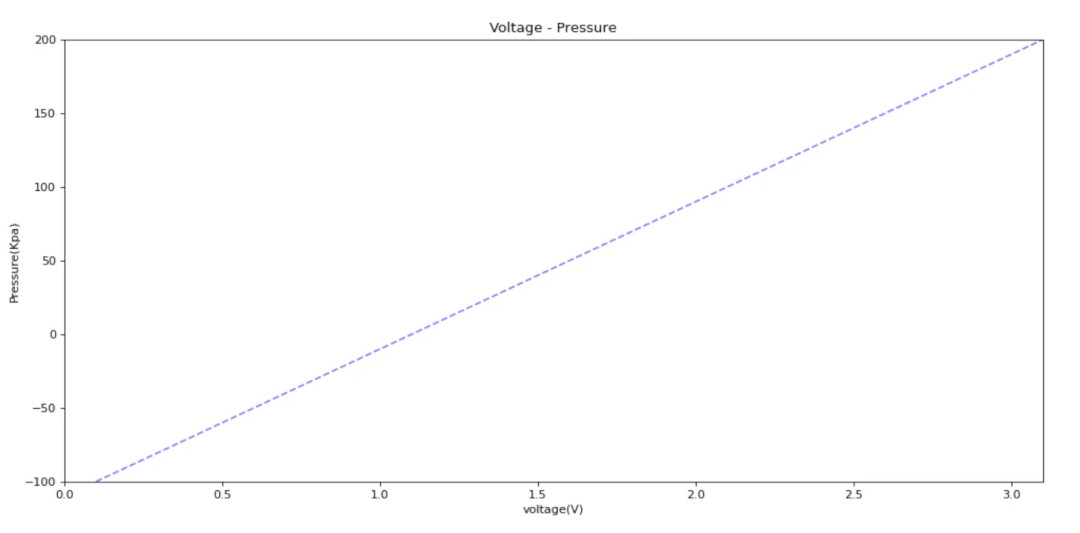

Zależność wartości napięcia wyjściowego do mierzonego ciśnienia.
Interpretacja pomiarów
Czujnik od M5Stack pozwala na pomiar ciśnienia powietrza w zamkniętym obiegu, np. za pomocą rurki. Wartością wyjściową jest napięcie podawane w V, które odpowiada wartości ciśnienia. Zależność wyraża wzór
P = ((Vout - 0,1 V) / 3 x 300) - 100
Przykład:
Vout = 2 V
P = ((2 V - 0,1 V) / 3 x 300) - 100 = 90 kPa
Specyfikacja techniczna czujnika
- Wbudowany układ: MCP-H10-B200KPPN
- Wykrywanie: gaz
- Zakres pomiaru: od -100 kPa do 200 kPa
- Dokładność pomiaru: 1,5 kPa w temperaturze od 0°C do 85°C
- Napięcie zasilania: 5 V
- Napięcie wyjściowe: od 0,1 V do 3,1 V
- Programowanie: blokowe (graficzne) UIFlow
- Wymiary czujnika: 24 x 32 x 12 mm
- Masa: 4,5 g

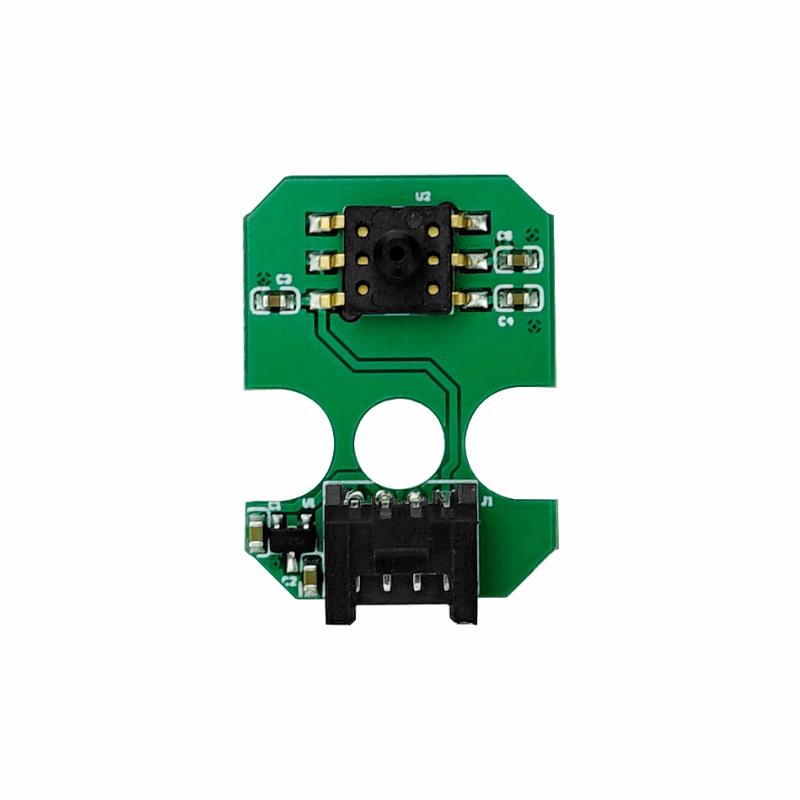

Czujnik ciśnienia powietrza - widok układu.

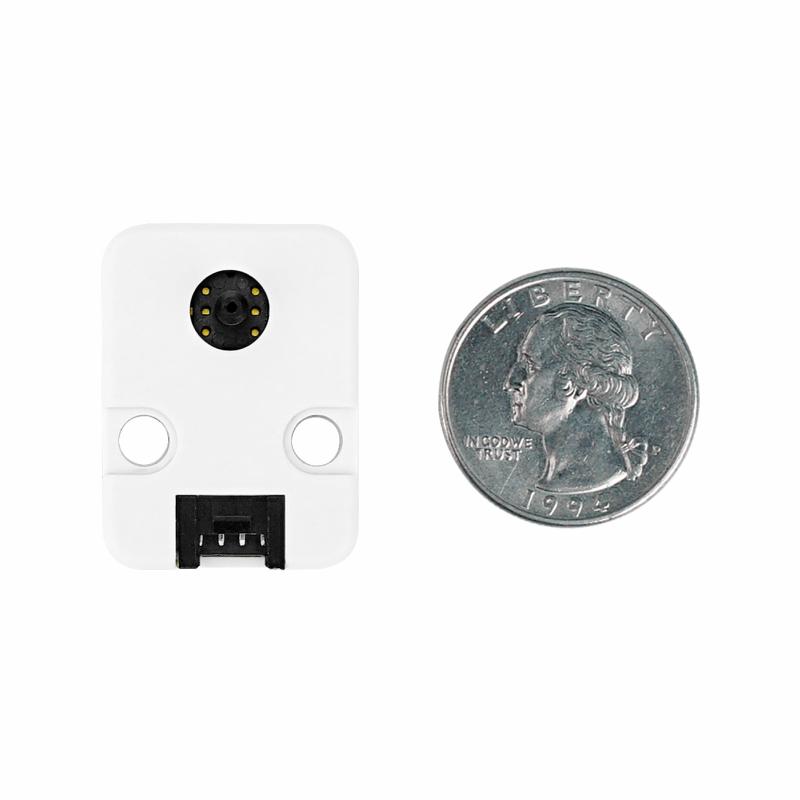

Obudowa czujnika posiada dwa otwory montażowe kompatybilne ze standardem LEGO.
Zawartość zestawu
- Czujnik ciśnienia powietrza MCP-H10-B200KPPN - moduł rozszerzeń Unit do modułów deweloperskich M5Stack
- Dedykowany przewód połączeniowy
