Opis produktu: Refletive IR - odbiornik podczerwieni z komparatorem LM393 - moduł rozszerzeń Unit - M5Stack U175
Reflective IR Unit to moduł czujnika podczerwieni, który dzięki technologii IR może dokładnie wykrywać odbite światło od różnych obiektów. Moduł generuje odpowiednią wartość napięcia na podstawie intensywności odbitych sygnałów podczerwieni od przeszkód. Zintegrowany układ komparatora LM393 przekształca sygnały analogowe w niezawodne sygnały cyfrowe, które mogą być łatwo przetwarzane. Jednym z kluczowych elementów Reflective IR jest cyfrowo sterowany wskaźnik LED, który umożliwia szybkie i intuicyjne monitorowanie stanu działania czujnika, co jest szczególnie przydatne zarówno w projektach laboratoryjnych, jak i inżynieryjnych. Moduł jest również wyposażony w regulowany potencjometr 10k, który pozwala na dostosowanie czułości i progu wykrywania, umożliwiając optymalizację działania odbiornika w różnych warunkach i aplikacjach. Ta elastyczność czyni Reflective IR Unit wszechstronnym rozwiązaniem dla aplikacji wymagających detekcji obiektów, śledzenia ruchu, pomiaru odległości oraz automatyzacji.
Producent przygotował przewodnik użytkownika, w którym znajdziesz m.in. przykładowy kod programu oraz schemat układu. Sprawdź!

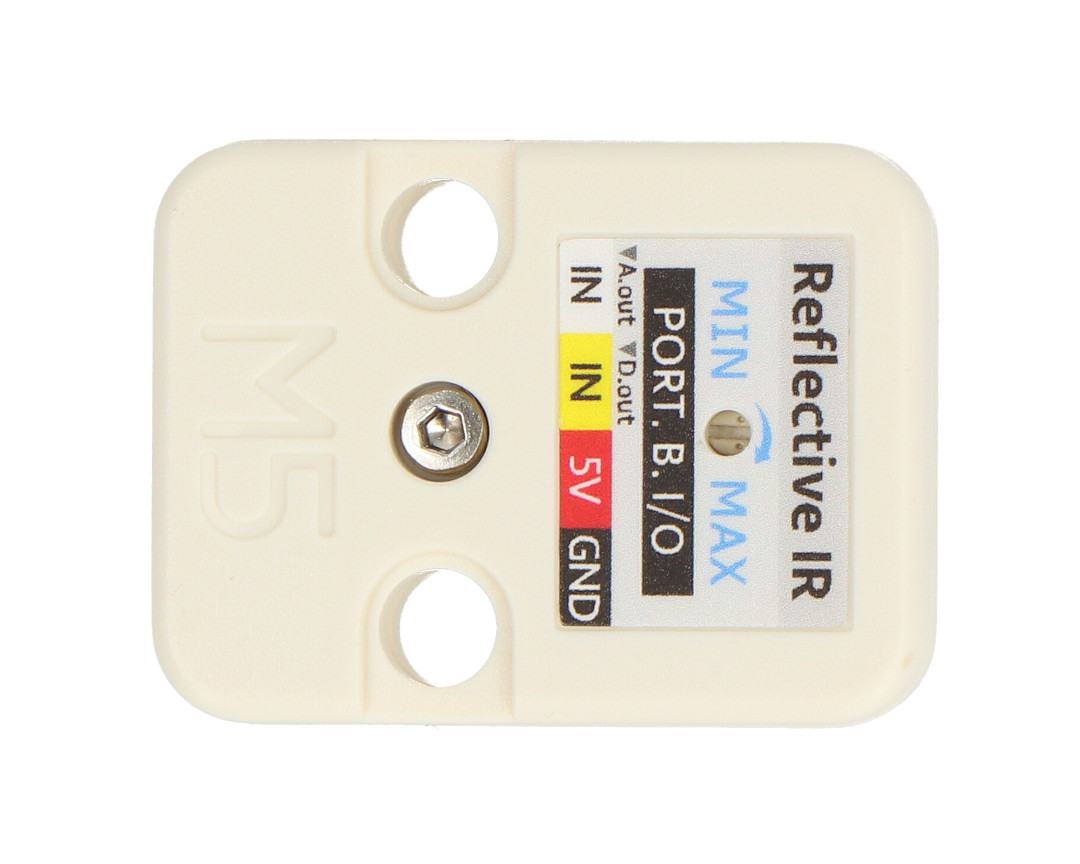

Refletive IR - odbiornik podczerwieni z komparatorem LM393 - moduł rozszerzeń Unit - M5Stack U175.

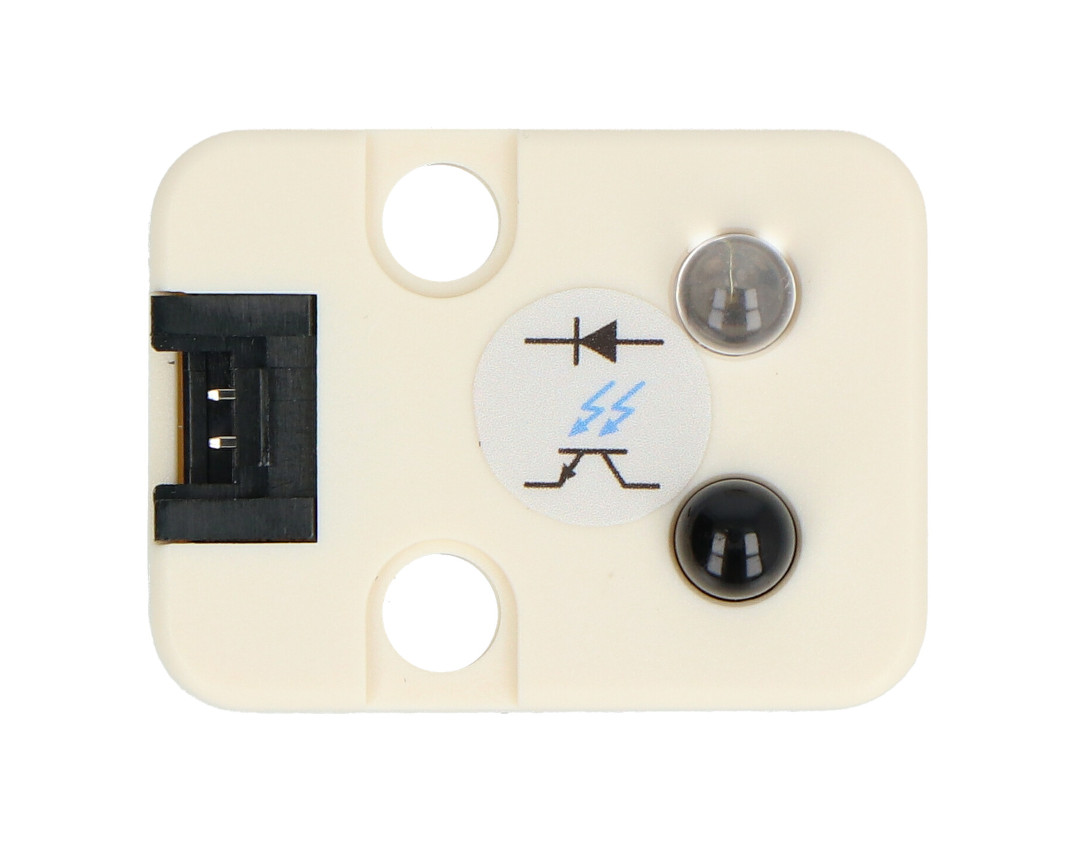

Moduł posiada cyfrowo sterowany wskaźnik LED.
Cechy szczególne modułu
- Technologia detekcji podczerwieni: zaawansowana technologia IR pozwala na efektywne i precyzyjne wykrywanie odbitego światła podczerwonego od obiektów docelowych.
- Wyjście sygnału analogowego: dzięki odbiornikowi podczerwieni i dzielnikowi napięcia z rezystorem 10k, generuje odpowiednią wartość napięcia w zależności od intensywności sygnału podczerwieni odbitego przez przeszkodę.
- Wyjście sygnału cyfrowego: zintegrowany komparator LM393 przekształca sygnały analogowe w niezawodne sygnały cyfrowe, ułatwiając ich przetwarzanie w systemach cyfrowych.
- Wskaźnik LED: cyfrowo sterowany wskaźnik LED umożliwia intuicyjne monitorowanie stanu detekcji czujnika, co pozwala szybko ocenić działanie systemu.
- Regulowany potencjometr: wyposażony w regulowany potencjometr 10k, umożliwia optymalizację działania czujnika poprzez dostosowanie czułości i progu wykrywania do różnych warunków i potrzeb aplikacji.
Specyfikacja techniczna czujnika
- Zakres wyjścia sygnału analogowego: od 0 do 4096 (ESP32@12bit)
- Wyjście sygnału cyfrowego: TTL
- Napięcie robocze: 5 V
- Zakres temperatury roboczej: od 0°C do 40°C
- Wymiary: 32 x 24 x 8 mm
- Masa: 5,2 g
Zawartość zestawu
- 1x Refletive IR - odbiornik podczerwieni z komparatorem LM393 - moduł rozszerzeń Unit - M5Stack U175
- 1x przewód połączeniowy zakończony złączem Grove - 20 cm
- 1x śrubokręt do potencjometru

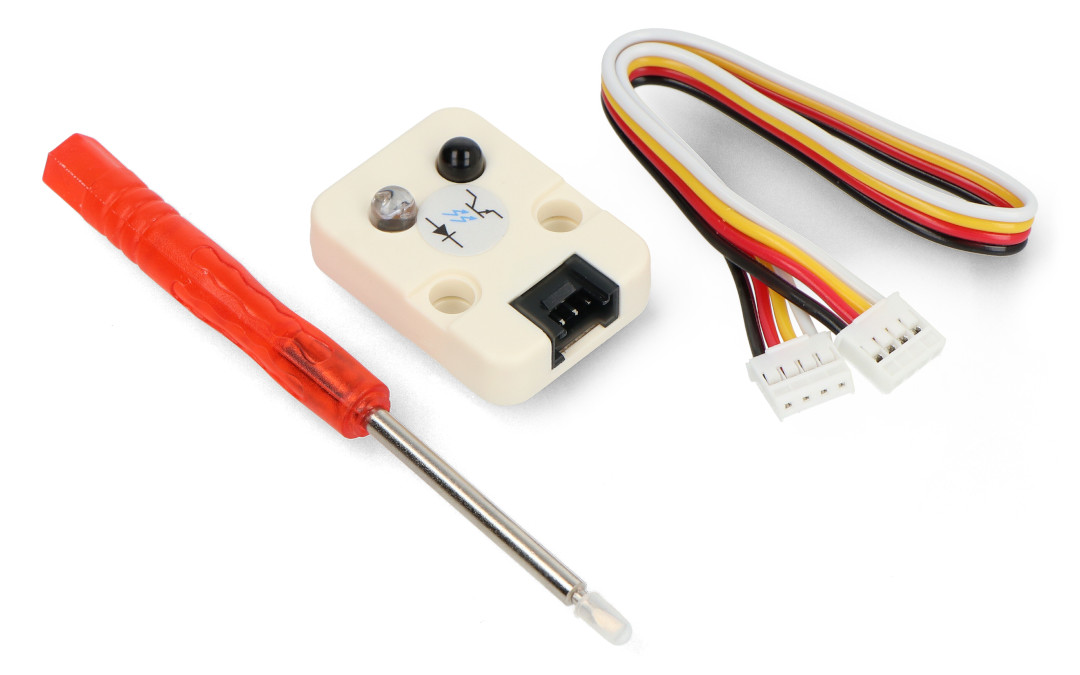

Elementy wchodzące w skład zestawu.
