Czujnik koloru RGB TCS3472 - moduł rozszerzeń Unit do modułów deweloperskich M5Stack

Indeks: MSS-18082 EAN: 6972934170606

Moduł typu Unit - rozszerzenie dla modułów bazowych M5Stack. Zintegrowany czujnik rozpoznawania koloru RGB wyposażony w układ TCS3472. Wykrywa kolor elementu i wysyła go do hosta głównego w postaci przetworzonych danych liczbowych. Moduł komunikuje się z modułem deweloperskim dzięki interfejsowi I2C. Do podłączenia rozszerzenia z modułami głównymi wykorzystywane są przewody typu Grove. Dedykowany przewód połączeniowy znajduje się w zestawie.

Czujnik koloru RGB TCS3472 - moduł rozszerzeń Unit do modułów deweloperskich M5Stack
59,90 zł
48,70 zł netto
Zapłać później
Producent: M5Stack
Kompatybilny z: M5Stack Core M5Atom M5Stick

Opis produktu: Czujnik koloru RGB TCS3472 - moduł rozszerzeń Unit do modułów deweloperskich M5Stack

Moduł typu Unit - rozszerzenie dla modułów bazowych M5Stack. Zintegrowany czujnik koloru RGB wyposażony w układ TCS3472. Wykrywa kolor elementu i wysyła go do hosta głównego w postaci przetworzonych danych liczbowych. Moduł komunikuje się z modułem deweloperskim dzięki interfejsowi I2C. Do podłączenia rozszerzenia z modułami głównymi wykorzystywane są przewody typu Grove. Dedykowany przewód połączeniowy znajduje się w zestawie.

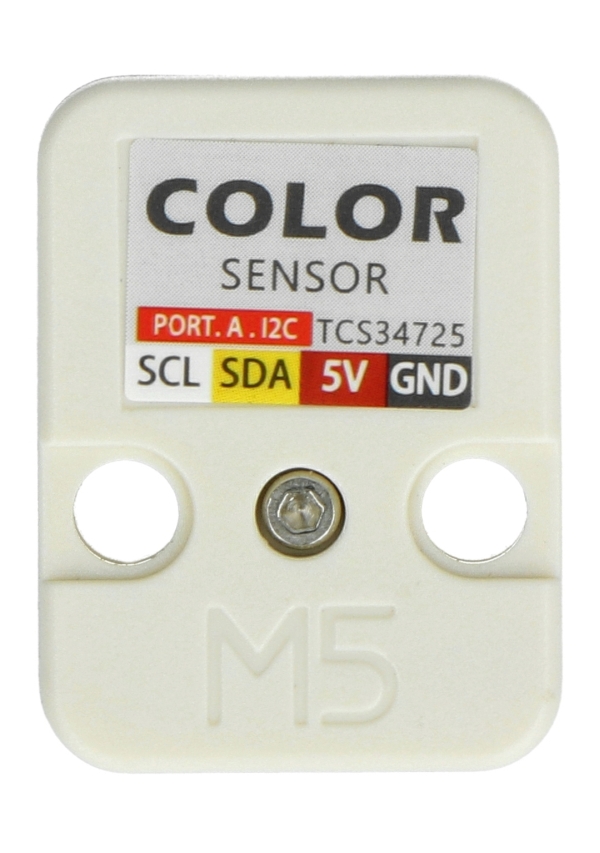

Czujnik wykorzystuje diody i przetwornik analogowo-cyfrowy.

Czujnik wykorzystuje diody i przetwornik analogowo-cyfrowy.

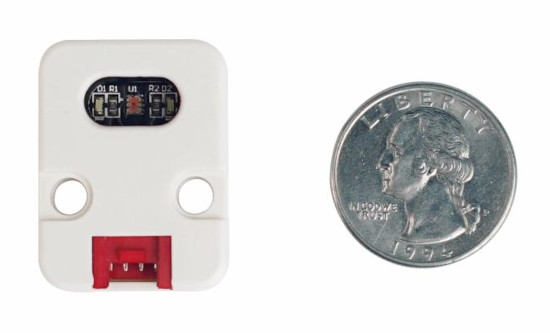

Czujnik koloru RGB od firmy M5Stack.

Czujnik koloru RGB od firmy M5Stack.



Zasada działania czujnika

Moduł sterujący TCS3472 posiada wbudowany 16-bitowy przetwornik analogowo-cyfrowy oraz układ 12 filtrowanych fotodiod o specyfikacji: 3 diody z filtrem czerwonym, 3 diody z filtrem zielonym, 3 diody z filtrem niebieskim i 3 diody przeźroczyste. Podczas wykrywania koloru elementu moduł zwraca dane z czterech kanałów: czerwonego (R), zielonego (G), niebieskiego (B) i niefiltrowanego kanału przeźroczystego (C). Wyniki z poszczególnych kanałów RGB wykorzystuje się do określenia współrzędnych chromatycznych (x,y) danego źródła koloru. Szczegółowe informacje dotyczące przetwarzania kolorów znajdują się w przewodniku użytkownika, udostępnianego przez producenta.

Sugerowane zastosowanie czujnika

  • Robot z misją śledzenia koloru
  • Weryfikacja koloru produktu
  • Pobieranie próbek koloru

Główne cechy urządzenia

  • Obsługiwane platformy programistyczne: Arduino, UlFlow
  • Interfejs komunikacyjny: I2C
  • Adres interfejsu I2C: 0x29
  • Moduł kompatybilny z LEGO
  • Wymiary: 32,2 x 24,2 x 8,2 mm
  • Masa: 4 g

Zawartość zestawu

  • Moduł czujnika koloru RGB
  • Złącze Grove

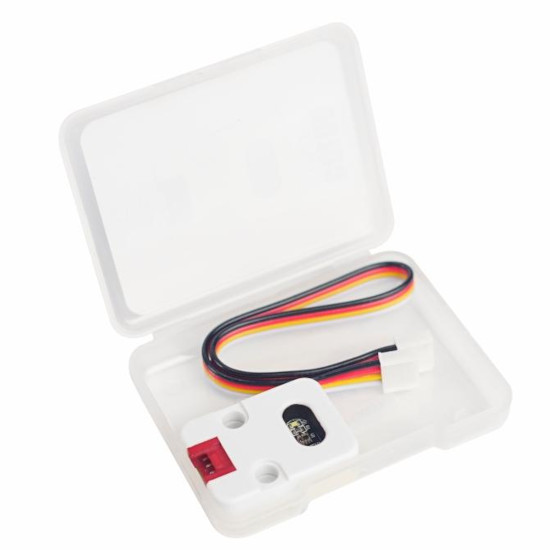

Zawartość zestawu czujnika koloru RGB.

Zawartość zestawu czujnika koloru RGB.

Moduł - typ Światła i kolorów
Szerokość opakowania 6.8 cm
Wysokość opakowania 5.3 cm
Głębokość opakowania 1.3 cm
Masa opakowania 0.016 kg
