Opis produktu: Seeed Xiao ESP32-S3 - WiFi / Bluetooth - Seeedstudio 113991114
Seeed Xiao to niewielki moduł, wyposażony w wydajny układ ESP32-S3 z dwurdzeniowym procesorem Xtensa 32-bit LX7 o taktowaniu 240 MHz. Umożliwia komunikację bezprzewodową WiFi 2,4 GHz oraz Bluetooth 5.0, w trybie głębokiego uśpienia pobiera jedynie 14 μA prądu, jednocześnie zarządzając ładowaniem akumulatora. Idealnie sprawdzi się w aplikacjach IoT. Układ ESP32-C3 Seed Xiao ESP32-S3 wyposażony został w 8 MB pamięci PSRAM oraz 8 MB pamięci Flash. Na płytce znaleźć można również układ ładowania akumulatora. Dostępnych jest 11 cyfrowych I/O, które można wykorzystać również jako piny PWM i 9 analogowych I/O, które można wykorzystać jako ADC. Obsługuje szeregowe porty komunikacyjne, takie jak UART, I2C i SPI, w tym także I2S (Internet Information Services). W zestawie znajduje się również zewnętrzna antena. Moduł może być programowany w środowisku Arduino.
Moduł Xiao ESP32-S3 z anteną.
Rozkład pinów Seeed Xiao ESP32-S3.Główne cechy Seeed Xiao ESP32-S3
- Wydajny układ: płytka oparta została na układzie ESP32-S3 z Xtensa o taktowaniu do 240 MHz, wyposażonym w wiele portów komunikacyjnych, obsługiwany przez Arduino IDE oraz CircuitPython.
- Komunikacja bezprzewodowa: wbudowany układ komunikacji WiFi 2,4 GHz oraz Bluetooth Low Energy 5.0, maksymalna odległość transmisji danych wynosi 100 m z zamontowaną anteną U.FL.
- Niski pobór mocy: zapewnia 4 tryby pracy, w trybie głębokiego uśpienia pobiera jedynie 14 μA. Umożliwia również ładowanie akumulatorów litowych.
- Konstrukcja wielkości kciuka: wymiary płytki to jedynie 21 x 17,5 mm - klasyczna obudowa z serii Seeed Xiao.
Seria płytek Seeed Xiao
Xiao ESP32-S3 od Seeedstudio jest kolejnym produktem z serii Seeed Xiao. Posiada wymiary zgodne z całą serią Xiao, czyli 21 x 17,5 mm oraz liczne interfejsy komunikacyjne, takie jak: 1x UART, 1x I2C, 1x SPI, 1x I2S, 11x GPIO, 9x ADC, 1x LED użytkownika oraz 1x LED ładowania. Programowanie i zasilanie płytki odbywa się za pomocą interfejsu USB typu C - poprzez niego odbywa się również ładowanie akumulatora. Płytka wyposażona została w 8 MB pamięci Flash, może być programowana w Arduino oraz CircuitPython.
Rozkład elementów na płytce
- Przycisk Reset
- Przycisk Boot
- Dioda LED ładowania akumulatora
- Dioda LED użytkownika
- Złącze anteny WiFi / Bluetooth
Rozkład elementów na płytce Xiao ESP32-S3.

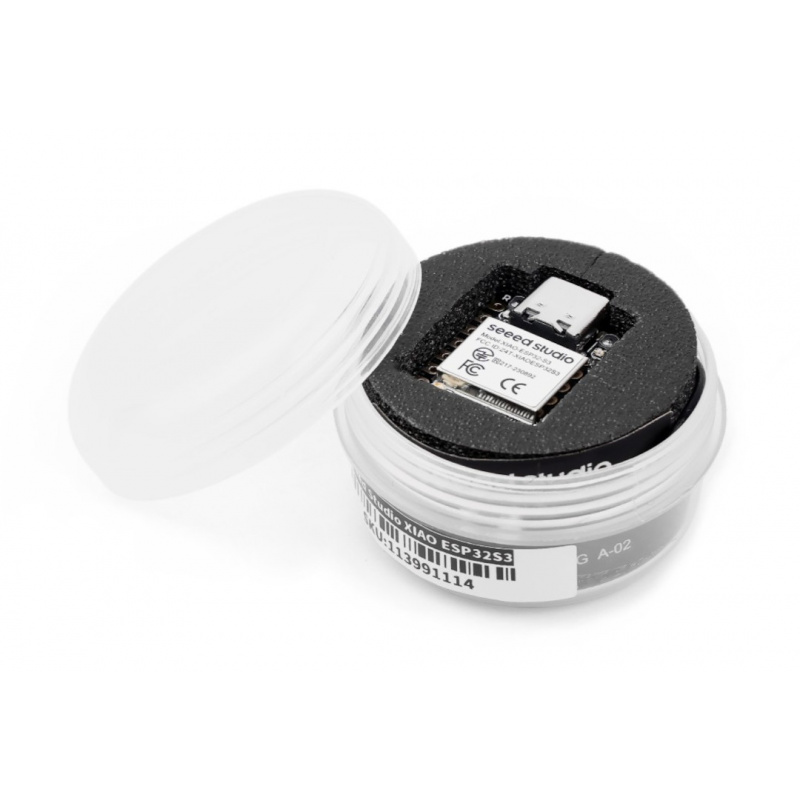

Seeed Xiao ESP32-S3 - WiFi / Bluetooth - Seeedstudio 113991114.
Specyfikacja płytki Seeed Xiao ESP32S3
- Układ ESP32-S3R8 32-bit Xtensa LX7 240 MHz
- Komunikacja bezprzewodowa: WiFi 2,4 GHz oraz Bluetooth 5.0 / Mesh
- Pamięć Flash: 8 MB
- Pamięć PSRAM: 8 MB
- Interfejsy:
- 1x UART, 1x I2C, 1x I2S, 11x GPIO (PWM), 9x ADC
- 1x przycisk Reset, 1x przycisk Boot
- 1x dioda LED ładowania, 1x dioda LED użytkownika
- Napięcie wejściowe (USB typ C): 5 V
- Napięcie wejściowe (BAT): 4,2 V
- Prąd ładowania: 50 mA
- Pobór energii w trybie gotowości:
- USB typ C: 5 V / 19 mA
- BAT: 3,8 V / 22 mA
- Low Power Consumption Model:
- Modem-sleep: ok. 22 mA
- Light-sleep: ok. 2 mA
- Deep Sleep: ok. 14 μA
- Pobór energii z WiFi:
- aktywny: ok 100 mA
- Pobór energii z BLE:
- aktywny: ok 85 mA
- Temperatura pracy: od -40°C do 65°C
- Wymiary: 21 x 17,5 mm
Zawartość zestawu
- Moduł Seeed Xiao ESP32-S3
- Antena
