Opis produktu: ENS160 + BME280 - czujnik czystości powietrza, temperatury, wilgotności i ciśnienia - I2C - DFRobot SEN0335
Wielofunkcyjny czujnik środowiskowy od DFRobot, który zawiera w sobie dwa układy: ENS160, odpowiadający czujnikowi jakości powietrza, oraz BME280, który jest odpowiedzialny za pomiar temperatury, wilgotności i ciśnienia. Moduł komunikuje się za pośrednictwem magistrali interfejsu I2C. Czujnik jest kompatybilny z mikrokontrolerem Arduino, a połączenie z nim umożliwiają pola lutownicze, do których należy przylutować zawarte w zestawie złącza goldpin.

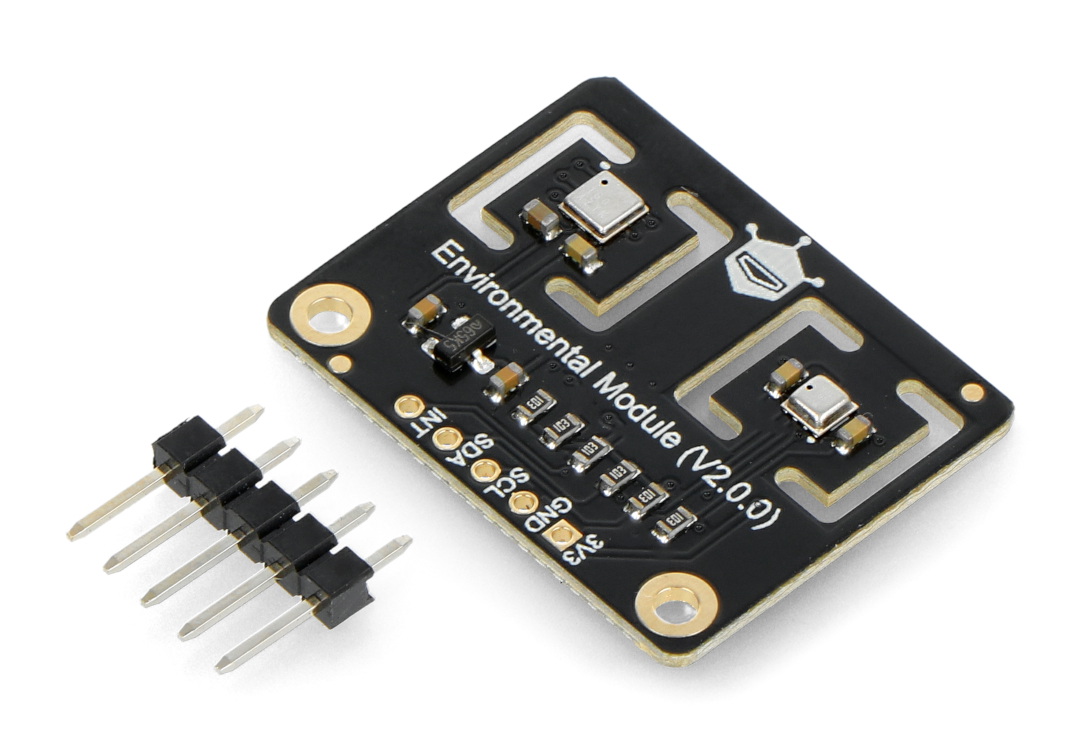

Wielofunkcyjny czujnik środowiskowy wyprodukowany przez DFRobot.

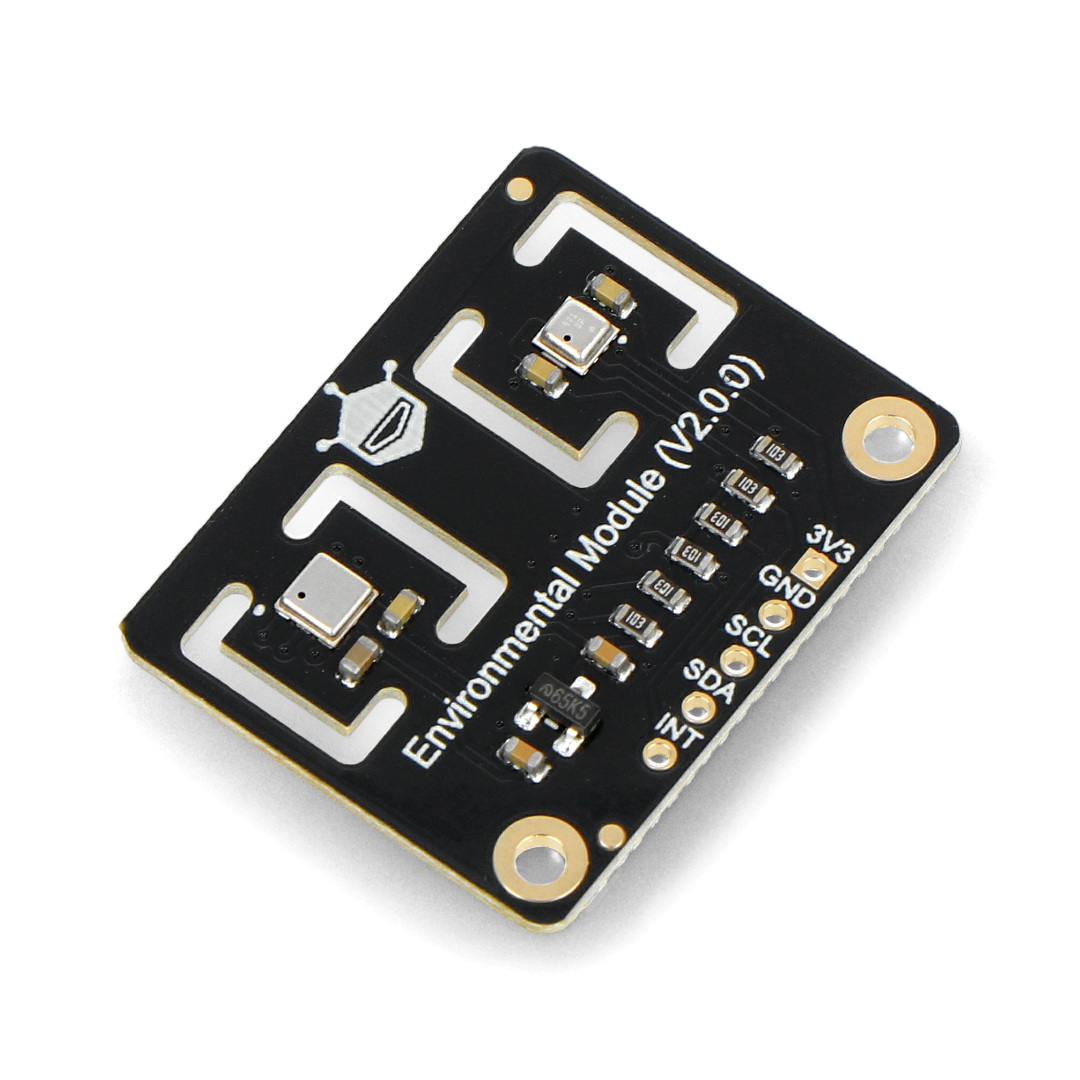

Czujnik posiada wyprowadzenia w postaci pól lutowniczych, które umożliwiają połączenie go z modułem kontrolera.

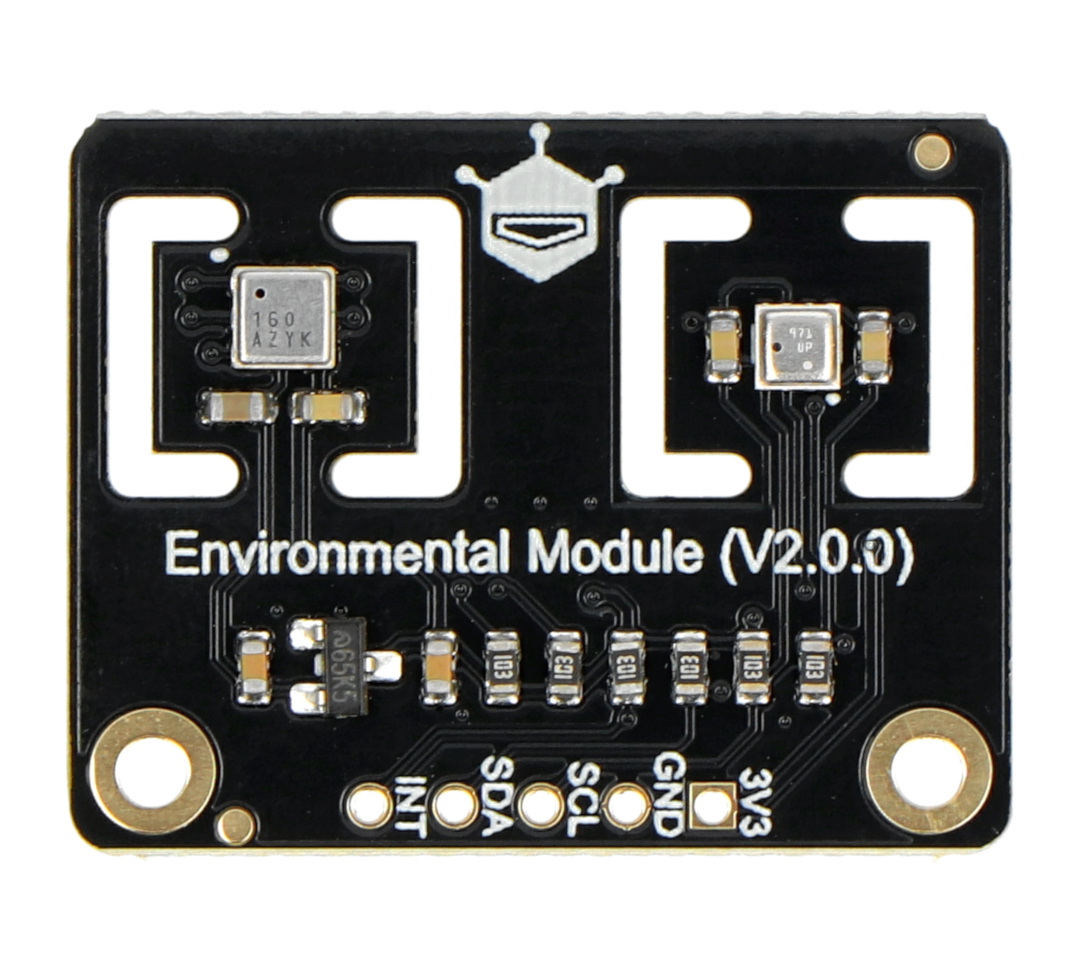

Opis wyprowadzeń czujnika
- 3v3 - pin zasilania
- GND - pin masy układu.
- SCL - pin linii zegarowa interfejsu komunikacyjnego.
- SDA - pin linii danych interfejsu komunikacyjnego.
- INT - pin przerwania zewnętrznego (aktywowany stanem niskim).
Sugerowane zastosowanie
- Wielofunkcyjny monitor środowiska
- Element projektów oczyszczających powietrze
- Prognozowanie pogody
- Inteligentny system wentylacji
Zawartość zestawu
- Czujnik środowiskowy ENS160 + BME280
- Złącza goldpin - raster 2,54 mm
Do zestawu dołączona złącza goldpin, które należy samodzielnie przylutować do opisanych wyprowadzeń.
Zawiera zintegrowany sterownik MCU oraz optymalizowane tryby niskiego poboru prądu.
Produkt kompatybilny z Arduino
Producent udostępnia Stronę Wiki produktu, która zawiera szczegółowy przewodnik użytkownika oraz biblioteki dla środowiska Arduino IDE wraz z przykładowym kodem programu.
Specyfikacja wielofunkcyjnego modułu środowiskowego
- Układ: ENS160 i BME280
- Interfejs komunikacyjny: I2C
- Złącza: goldpin - raster 2,54 mm
- Układ: BME280
- moduł: czujnik temperatury, wilgotności i ciśnienia

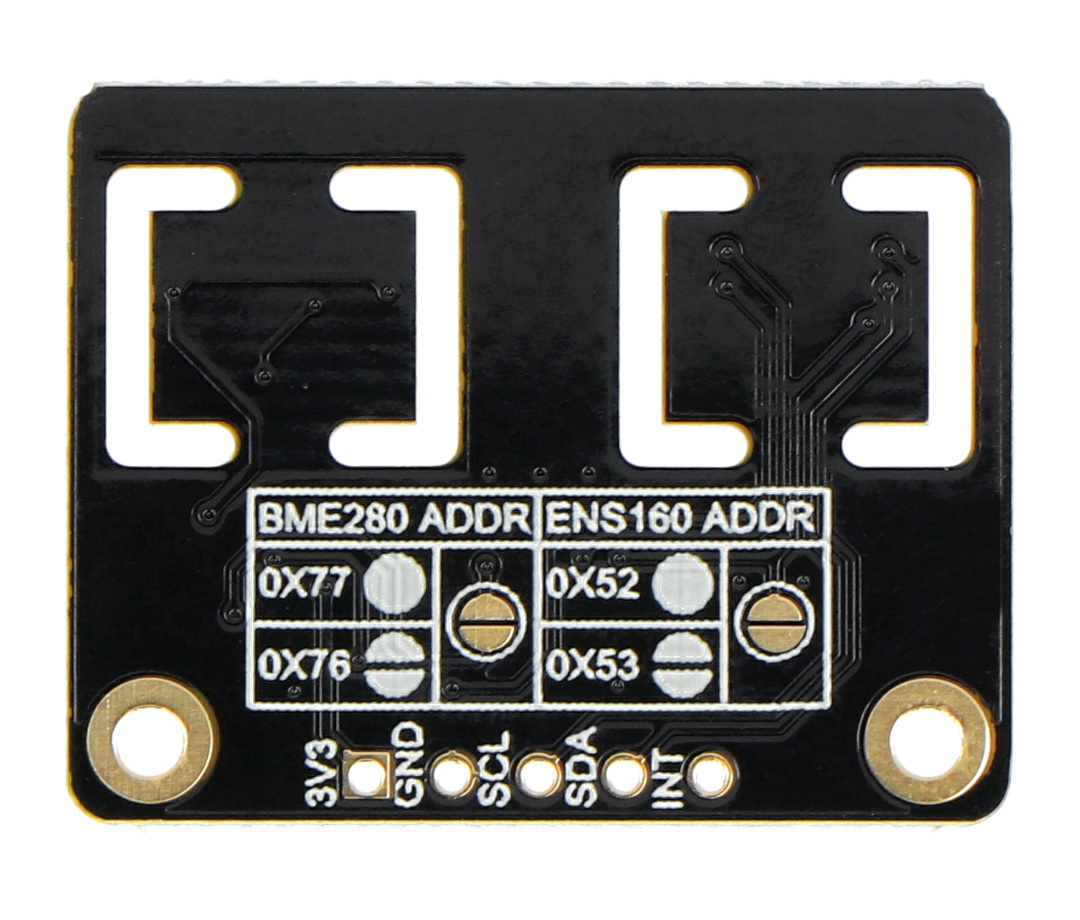

- adres interfejsu: 0x76 (domyślnie) / 0x77
- temperatura:
- zakres pomiarowy: od -40°C do 85°C
- rozdzielczość: 0,01°C
- dokładność: ± 0,5°C
- wilgotność:
- zakres pomiarowy: od 0% do 100% RH
- rozdzielczość: 0,1% RH
- dokładność: ± 2% RH
- czas odpowiedzi: 1 s
- opóźnienie: ≤ 2% RH
- ciśnienie:
- zakres pomiarowy: od 300 hPa do 1100 hPa
- rozdzielczość: 0,18 Pa
- dokładność: ± 1 hPa
- Wymiary modułu: 20 x 28 mm
Czujnik ENS160 w module DFRobot SEN0335
Płytka SEN0335 wykorzystuje czujnik ENS160, który jest cyfrowym czujnikiem do pomiaru jakości powietrza wykorzystującym tlenki metali jako materiał detekcyjny do wykrywania lotnych substancji organicznych w powietrzu. Mikrokontroler czujnika ma wbudowany przetwornik ADC oraz łącze magistrali I2C. Konstrukcja czujnika wykorzystuje technologię mikropłyt grzejnych, która charakteryzuje się wysoką niezawodnością, krótkim czasem pomiędzy poszczególnymi cyklami pomiarowymi oraz znacznie obniżonym zużyciem energii, co ma kluczowe znaczenie w aplikacjach o zasilaniu bateryjnym. Zintegrowany mikrokontroler zarządza pracą czujnika i jego trybami pomiaru w czasie rzeczywistym. Dzięki zastosowaniu interfejsu I2C konstrukcja czujnika oraz jego oprogramowanie jest znacznie uproszczone do niezbędnego minimum i zapewnia kompatybilność z takimi platformami jak Raspberry Pi i Arduino. Ponadto, mikrokontroler czujnika ma wgrany algorytm niezbędny do przetwarzania surowych danych pomiarowych, umożliwiając precyzyjne oszacowanie osobno stężeń dwutlenku węgla i lotnych substancji organicznych.
Czujnik BME280 w module DFRobot SEN0335
Oprócz czujnika czystości powietrza ENS160 moduł DFRobot SEN0335 ma także wbudowany wielofunkcyjny czujnik BME280, który odpowiada za wykonywanie pomiarów wilgotności, ciśnienia i temperatury otoczenia. Czujnik BME280 jest zamknięty w metalowej obudowie o wymiarach wynoszących 2,50 x 2,50 x 0,93 mm. Niewielkie wymiary oraz niski pobór mocy umożliwiają zastosowanie tego czujnika w przenośnych aplikacjach o zasilaniu bateryjnym. Czujnik BME280 zapewnia wysoką dokładność pomiaru w szerokim zakresie wartości mierzonej wilgotności, ciśnienia i temperatury. Dzięki temu wyjście czujnika może być także wykorzystane do kompensacji innych czujników temperatury i wilgotności. Czas odpowiedzi czujnika jest bardzo krótki, dzięki czemu może być stosowany w aplikacjach pomiarowych o krytycznym znaczeniu. Konstrukcja czujnika została także dopracowana pod kątem odporności na zakłócenia zewnętrzne. W naszej ofercie znajdziesz także czujniki czystości powietrza różnych producentów.
