Opis produktu: BME688 - czujnik środowiskowy 4w1 - moduł AI - I2C / SPI - Waveshare 24244
Oparty o układ wielofunkcyjnego czujnika środowiskowego Bosch BME688 moduł produkcji firmy Waveshare, umożliwia pomiar temperatury, wilgotności, ciśnienia atmosferycznego oraz pozwala na wykrywanie zawartych w powietrzu gazów. Dzięki wbudowanemu układowi AI, możliwe jest rozróżnianie między: lotnymi związkami siarki, związkami organicznymi, dwutlenkiem węgla, wodorem i wieloma innymi substancjami. Pozwala na pomiar temperatury w zakresie od -40°C do 85°C z dokładnością do +/- 0,5°C, wilgotności od 0 % do 100% wilgotności względnej z dokładnością ±3% oraz ciśnienia od 300 hPa do 1100 hPa z dokładnością do ±0,6 hPa. Komunikacja z mikrokontrolerem odbywa się poprzez interfejs I2C lub SPI, a napięcia zasilające wynoszą 3,3 V lub 5 V.
BME688 - czujnik środowiskowy 4w1 - moduł AI - I2C / SPI - Waveshare 24244.
Czujnik kompatybilny jest z Arduino oraz Raspberry Pi!
Producent udostępnia szczegółowy przewodnik użytkownika oraz przykładowy kod do obsługi modułu.

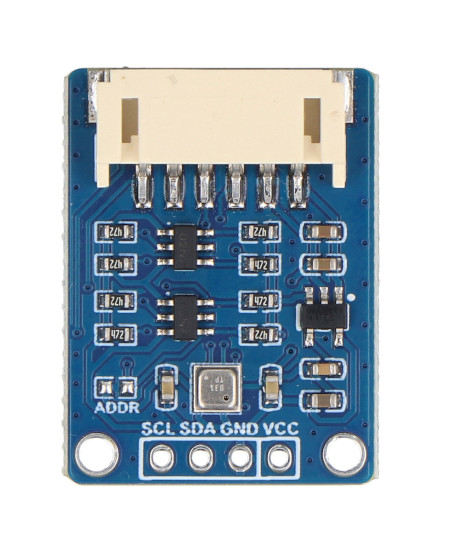

Wbudowany układ AI pozwalający na rozpoznawanie zawartego w powietrzu gazu.Podstawowe parametry czujnika BME688
- Mierzone parametry: temperatura, ciśnienie atmosferyczne, wilgotność powietrza, wykrywanie gazów
- Wbudowany układ AI pozwalający na rozpoznawanie zawartego w powietrzu gazu
- Zakres pomiarów:
- Temperatury: od -40°C do 85°C z dokładnością do +/- 0,5°C (dla temperatur od 0°C do 65°C)
- Wilgotności względnej: od 0 % do 100% z dokładnością ±3%
- Ciśnienia: od 300 hPa do 1100 hPa z dokładnością ±0,6 hPa (w temperaturze od 0°C do 65°C)
- Zawartości LZO: 0d 0 do 500 IAQ (Indoor Air Quality)
- Interfejs komunikacyjny: I2C oraz SPI
- Napięcie zasilające: od 1,71 V do 3,6 V
- Czas trwania pomiaru czujnika:
- wilgotności: 8 s (dla zmiany o 90% RH)
- gazów: 10,8 s
Opis wyprowadzeń modułu

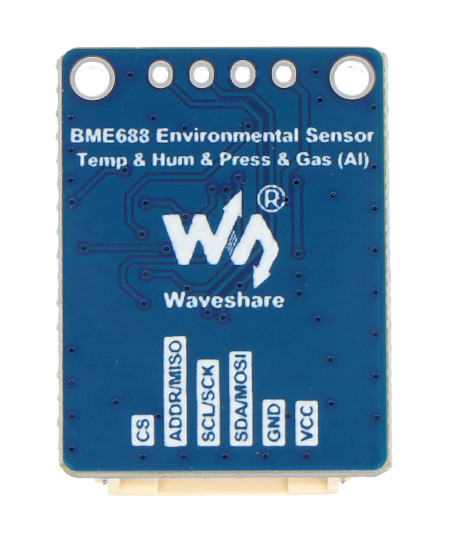

Interfejsy I2C oraz SPI, służące do komunikacji z modułem, wyprowadzone zostały na 6-pinowym złączu JST. Dodatkowo do dyspozycji użytkownika są piny umożliwiające dolutowanie własnych przewodów. Wśród nich znalazły się:
- CS - Chip Select interfejsu SPI
- ADDR/MISO - pin adresu I2C lub danych SPI
- SCL/SCK - zegar obu interfejsów
- SDA/MOSI - pin danych interfejsów I2C i SPI
- GND - wspólna masa układu
- VCC - napięcie zasilające - 3,3 V lub 5 V
Komunikacja z mikrokontrolerem odbywa się poprzez interfejs I2C lub SPI.

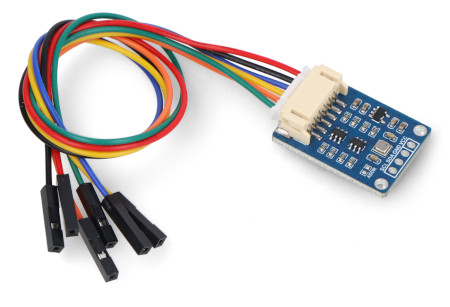

Elementy wchodzące w skład zestawu.
Specyfikacja techniczna modułu
- Typ czujnika: środowiskowy
- Wbudowany układ: BME688
- Mierzone parametry: temperatura, wilgotność względna, ciśnienie, zawartość gazów
- Wbudowany układ sztucznej inteligencji
- Interfejs komunikacyjny: I2C oraz SPI
- Adres interfejsu I2C: 0x76 (możliwość zmiany na 0x77)
- Wsparcie dla trybów "00" oraz "11" interfejsu SPI
- Podłączenie modułu: 6-pinowe złącze JST oraz piny do lutowania
- Wbudowany konwerter stanów logicznych
- Napięcie zasilające: 3,3 V lub 5 V
- Dwa otwory montażowe
- Wymiary: 27 x 20 mm
Zawartość zestawu
- 1x BME688 - czujnik środowiskowy 4w1 - moduł AI - I2C / SPI - Waveshare 24244
- 1x Przewód PH2.0 6-pinowy (20 cm)
