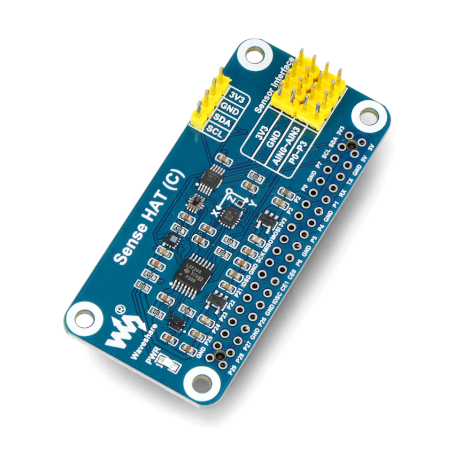

Opis produktu: Sense HAT (C) - wielofunkcyjny czujnik środowiskowy - nakładka do Raspberry Pi - Waveshare 23229
Sense HAT (C) to wielofunkcyjny moduł wyposażony w szereg czujników środowiskowych. Ma postać nakładki HAT i jest kompatybilny z Raspberry Pi. Posiada wbudowane czujniki IMU (pozwalające na określenie orientacji) takie jak żyroskop, akcelerometr, magnetometr, a także czujnik temperatury, wilgotności, ciśnienia powietrza, czujnik koloru. Nakładka została wyposażona także w układ SGM58031 - 4-kanałowy 16-bitowy precyzyjny przetwornik ADC, który pozwala na podłączenie dodatkowych urządzeń peryferyjnych. Sense HAT (C) wykorzystuje magistralę I2C do komunikacji. Pracuje z napięciem o wartości 5 V.
Produkt kompatybilny z Raspberry Pi
Producent udostępnia stronę Wiki produktu, która zawiera szczegółowy przewodnik użytkownika oraz przydatne zasoby programistyczne.

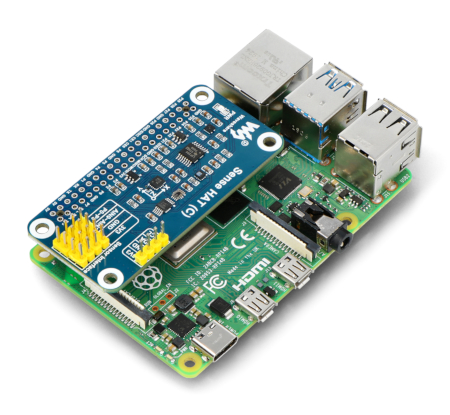

Sense HAT (C) od Waveshare. Raspberry Pi należy nabyć osobno.

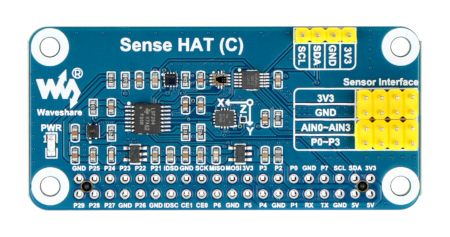

Nakładka posiada wyprowadzenia zgodne z rozmieszczeniem złącz GPIO w Raspberry Pi.
Cechy szczególne nakładki
- Wyprowadzenia zgodne z rozmieszczeniem złącz GPIO w Raspberry Pi
- Wbudowane czujniki ruchu QMI8658C i AK09918 - 3-osiowy akcelerometr, 3-osiowy żyroskop i 3-osiowy magnetometr
- Wbudowany cyfrowy czujnik temperatury i wilgotności SHTC3, który umożliwia monitorowanie otoczenia
- Wbudowany czujnik ciśnienia barometrycznego LPS22HB
- Wbudowany czujnik koloru TCS34725, który pozwala zidentyfikować kolor obiektu znajdującego się w pobliżu
- Komunikacja za pomocą interfejsu I2C
- Producent dostarcza przykłady i zasoby programistyczne (przykłady dla Raspberry Pi / Arduino / STM32)

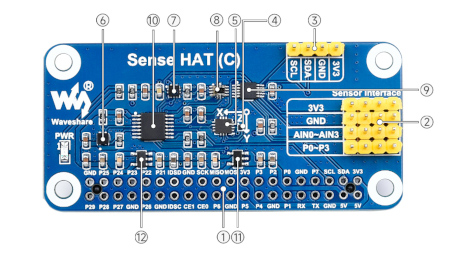

Rozmieszczenie elementów na nakładce
- Wyprowadzenia GPIO zgodne z Raspberry Pi
- Złącza dla dodatkowych urządzeń peryferyjnych
- Złącza I2C do łączenia z modułami takimi jak STM32
- Czujnik IMU AK09918
- Czujnik IMU QMI8658C
- Czujnik temperatury i wilgotności SHTC3
- Czujnik ciśnienia barometrycznego LPS22HB
- Czujnik koloru TCS34725
- Przetwornik ADC SGM58031
- 4-kanałowy translator poziomów napięć LSF0204PWR
- Regulator liniowy 3,3 V RT9193-33
- Regulator liniowy RT9193-18 1,8 V
Rozmieszczenie elementów na nakładce.
Wyprowadzenia nakładki.
Opis wyprowadzeń
- 5 V - pin zasilania
- GND - masa układu
- SDA - linia danych magistrali I2C
- SCL - linia zegara magistrali I2C
Specyfikacja techniczna nakładki
- Przeznaczenie: do Raspberry Pi
- Wbudowane czujniki: żyroskop, akcelerometr, magnetometr, czujnik temperatury, wilgotności, ciśnienia powietrza, koloru
- Interfejs komunikacyjny: magistrala I2C
- Wymiary płytki: 65 x 30,5 mm
Specyfikacja techniczna czujnika IMU
- Wbudowany układ: QMI8658C
- Adres interfejsu I2C: 0x6B
- Rozdzielczość: 16 bit
- Akcelerometr:
- pomiar: przyśpieszenie
- zakres: ± 2, ± 4, ± 8, ± 16 g (konfigurowany)
- Żyroskop:
- pomiar: prędkość kątowa
- zakres: ± 16, ± 32, ± 64, ± 128, ± 256, ± 512, ± 1024, ± 2048 °/s (konfigurowany)
Specyfikacja techniczna magnetometru
- Wbudowany układ: AK09918
- Adres interfejsu I2C: 0x0C
- Rozdzielczość: 16 bit
- Pomiar: pole magnetyczne
- Zakres: ± 4900 µT
Specyfikacja techniczna czujnika temperatury i wilgotności
- Wbudowany układ: SHTC3
- Adres interfejsu I2C: 0x70
- Zakres pomiaru temperatury: od -30°C do 100°C (dokładność ± 0,2°C)
- Zakres pomiaru wilgotności: od 0% do 100% RH (dokładność ± 2% RH)

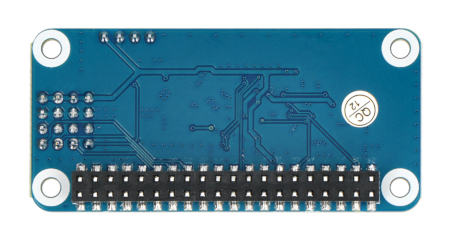

Nakładka posiada 4 otwory montażowe.
Sense HAT (C) - wielofunkcyjny czujnik środowiskowy - nakładka do Raspberry Pi - Waveshare 23229
Specyfikacja techniczna czujnika ciśnienia
- Wbudowany układ: LPS22HB
- Adres interfejsu I2C: 0x5C
- Zakres pomiaru: od 260 hPa do 1260 hPa
- Dokładność pomiaru: ± 0,025 hPa
Specyfikacja techniczna czujnika koloru
- Wbudowany układ: TCS34087
- Adres interfejsu I2C: 0x29
- Współczynnik wzmocnienia: 0,5×, 1×, 2×, 4×, 8×, 16×, 32×, 64×, 256×, 512×, 1024×, 2048×
Specyfikacja techniczna konwertera
- Wbudowany układ: SGM58031
- Dokładność: 16-bit
- Adres interfejsu I2C: 0x48

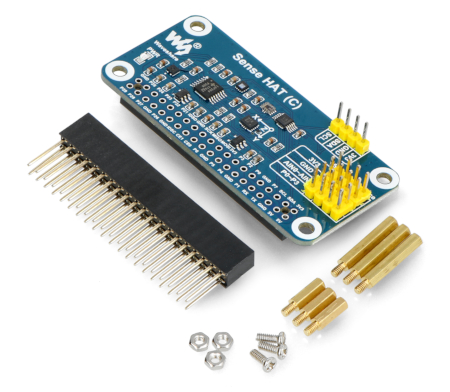

Zawartość zestawu
- Sense HAT (C) - wielofunkcyjny czujnik środowiskowy - nakładka do Raspberry Pi
- Listwa żeńska 2x20 pin z długimi wyprowadzeniami
- Elementy montażowe - śrubki i dystanse
Elementy wchodzące w skład zestawu.
