Opis produktu: Wielofunkcyjny czujnik środowiskowy 4w1 - temperatury, wilgotności, ciśnienia i gazu - BME680 - I2C / SPI - Waveshare 24245
Moduł firmy Waveshare z wielofunkcyjnym czujnikiem środowiskowym Bosch BME680 umożliwia pomiar temperatury, wilgotności, ciśnienia atmosferycznego oraz wykrywanie obecności lotnych związków organicznych. Czujnik tego typu znajduje zastosowanie w urządzeniach inteligentnego budynku, czy też przeznaczonych do analizy środowiska i jakości powietrza. Pozwala na pomiar temperatury w zakresie od -40°C do 85°C z dokładnością do +/- 1°C, wilgotności od 0 % do 100% wilgotności względnej z dokładnością ±3% oraz ciśnienia od 300 hPa do 1100 hPa z dokładnością do ±0,6 hPa. Komunikuje się z mikrokontrolerem, bądź minikomputerem przy pomocy interfejsu I2C lub SPI. Wbudowany konwerter poziomów logicznych zapewnia poprawną pracę z napięciami 3,3 V oraz 5 V.
Wielofunkcyjny czujnik środowiskowy 4w1 - temperatury, wilgotności, ciśnienia i gazu - BME680 - I2C / SPI - Waveshare 24245.
Czujnik kompatybilny jest z Arduino oraz Raspberry Pi!
Producent udostępnia szczegółowy przewodnik użytkownika oraz przykładowy kod do obsługi modułu.
Czujnik tego typu znajduje zastosowanie w urządzeniach inteligentnego budynku.
Podstawowe parametry czujnika BME680
- Mierzone parametry: temperatura, ciśnienie atmosferyczne, wilgotność powietrza, obecność lotnych związków organicznych.
- Zakres pomiarów:
- Temperatury: od -40°C do 85°C z dokładnością do +/- 1°C (dla temperatur od 0°C do 65°C)
- Wilgotności względnej: od 0 % do 100% z dokładnością ± 3%
- Ciśnienia: od 300 hPa do 1100 hPa z dokładnością ±0,6 hPa (w temperaturze od 0°C do 65°C)
- Zawartości LZO: 0d 0 do 500 IAQ (Indoor Air Quality)
- Interfejs komunikacyjny: I2C oraz SPI
- Napięcie zasilające: od 1,71 V do 3,6 V
- Czas odpowiedzi czujnika LZO: około 0,75 s (tryb ciągły pomiarów)
- Czas odpowiedzi czujnika wilgotności: 8 s (dla zmiany o 90% RH)
- Maksymalna częstotliwość pomiarów czujnika ciśnienia: 182 Hz

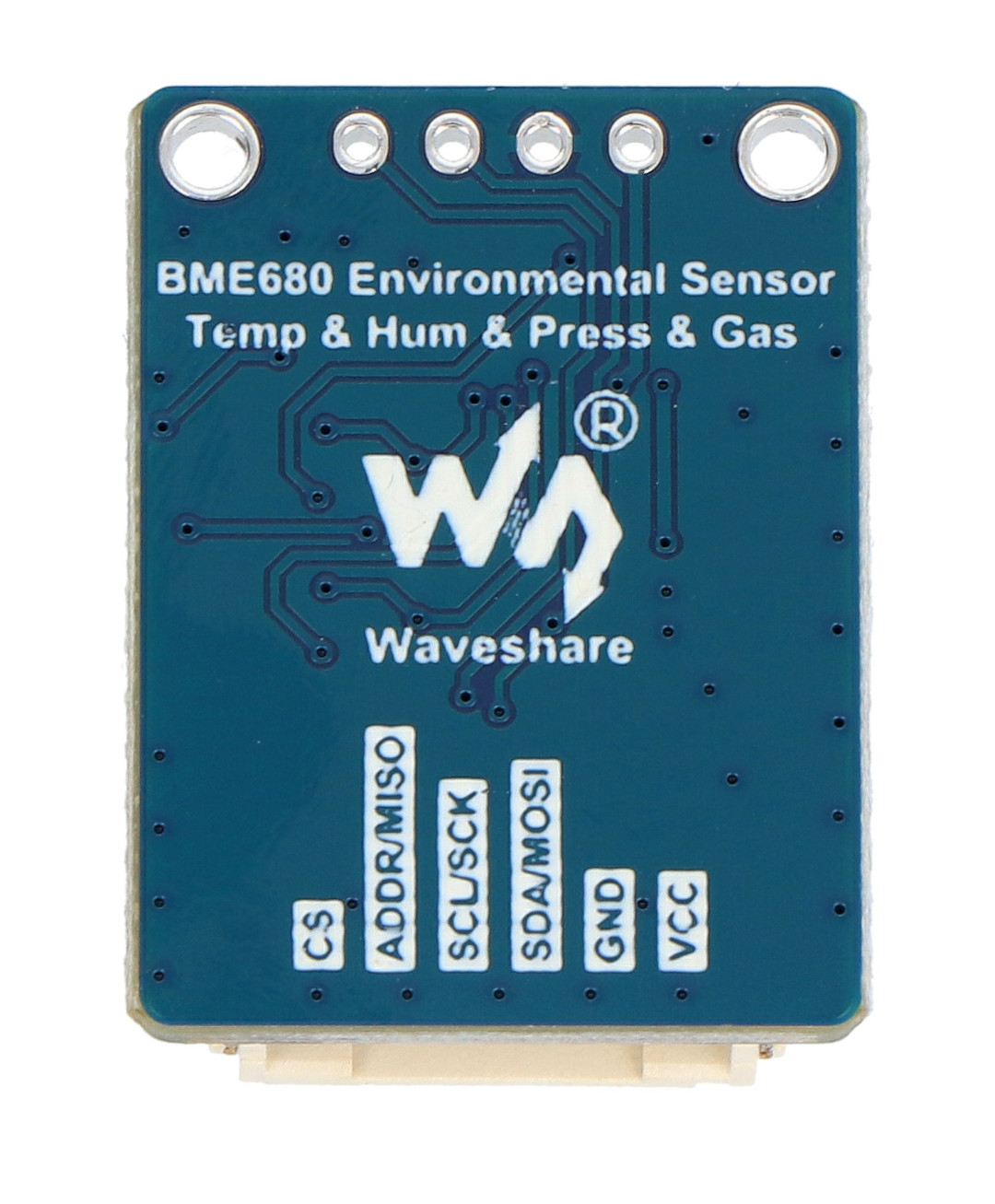

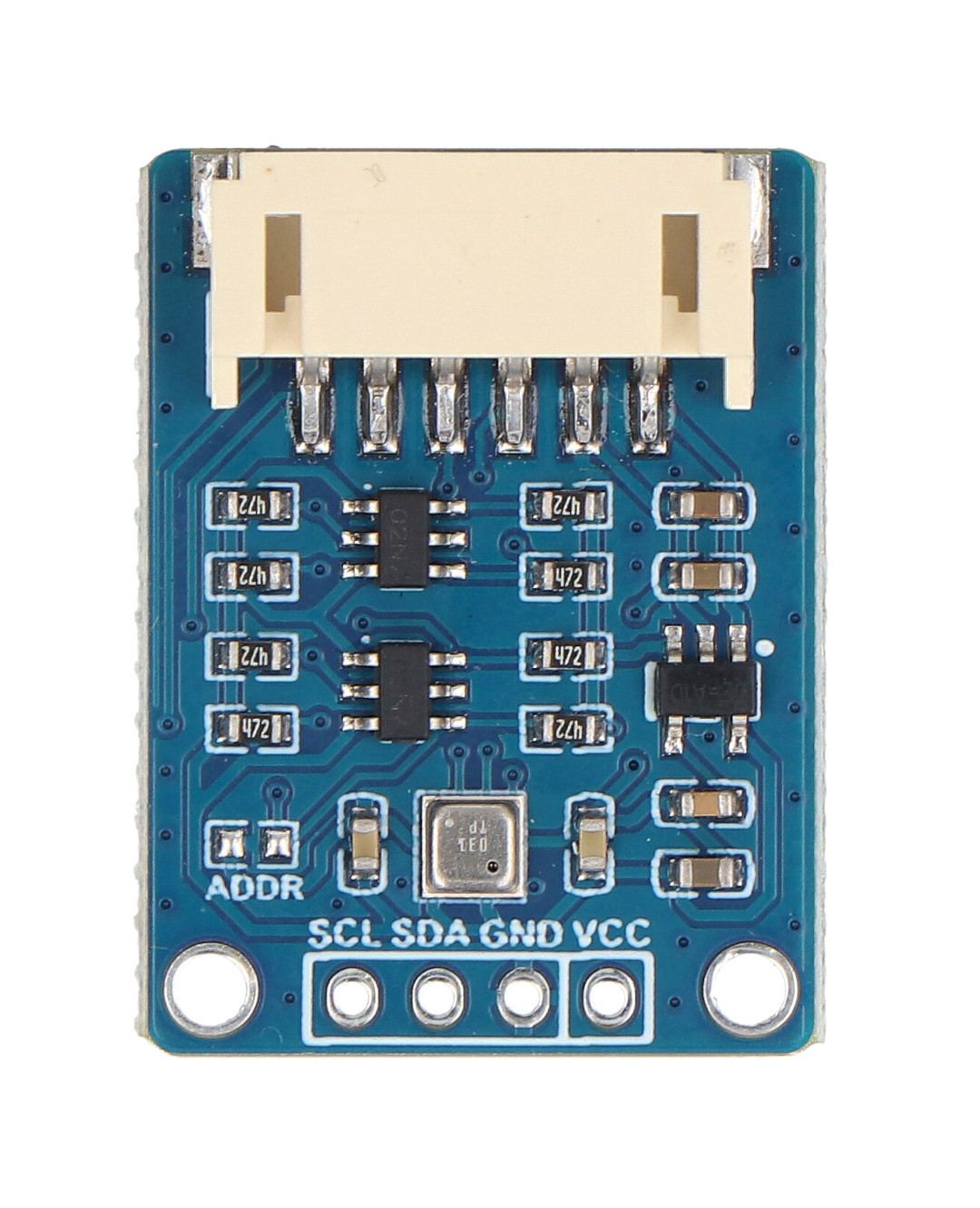

Opis wyprowadzeń modułu
Interfejsy I2C oraz SPI, służące do komunikacji z modułem, wyprowadzone zostały na 6-pinowym złączu JST. Dodatkowo do dyspozycji użytkownika są piny umożliwiające dolutowanie własnych przewodów. Wśród nich znajdują się:
- CS - Chip Select interfejsu SPI
- ADDR/MISO - pin adresu I2C lub danych SPI
- SCL/SCK - zegar obu interfejsów
- SDA/MOSI - pin danych interfejsów I2C i SPI
- GND - wspólna masa układu
- VCC - napięcie zasilające - 3,3 V lub 5 V
Czujnik posiada wbudowany układ BME680.
Elementy wchodzące w skład zestawu.
Specyfikacja techniczna modułu
- Typ czujnika: środowiskowy
- Wbudowany układ: BME680
- Mierzone parametry: temperatura, wilgotność względna, ciśnienie, zawartość lotnych związków organicznych
- Interfejs komunikacyjny: I2C oraz SPI
- Adres interfejsu I2C: 0x76 (możliwość zmiany na 0x77)
- Wsparcie dla trybów "00" oraz "11" interfejsu SPI
- Podłączenie modułu: 6-pinowe złącze JST oraz piny do lutowania
- Wbudowany konwerter stanów logicznych
- Napięcie zasilające: 3,3 V lub 5 V
- Dwa otwory montażowe
- Wymiary: 27 x 20 mm
Zawartość zestawu
- 1x BME680 - czujnik środowiskowy 4w1 - komunikacja I2C / SPI - Waveshare 24245

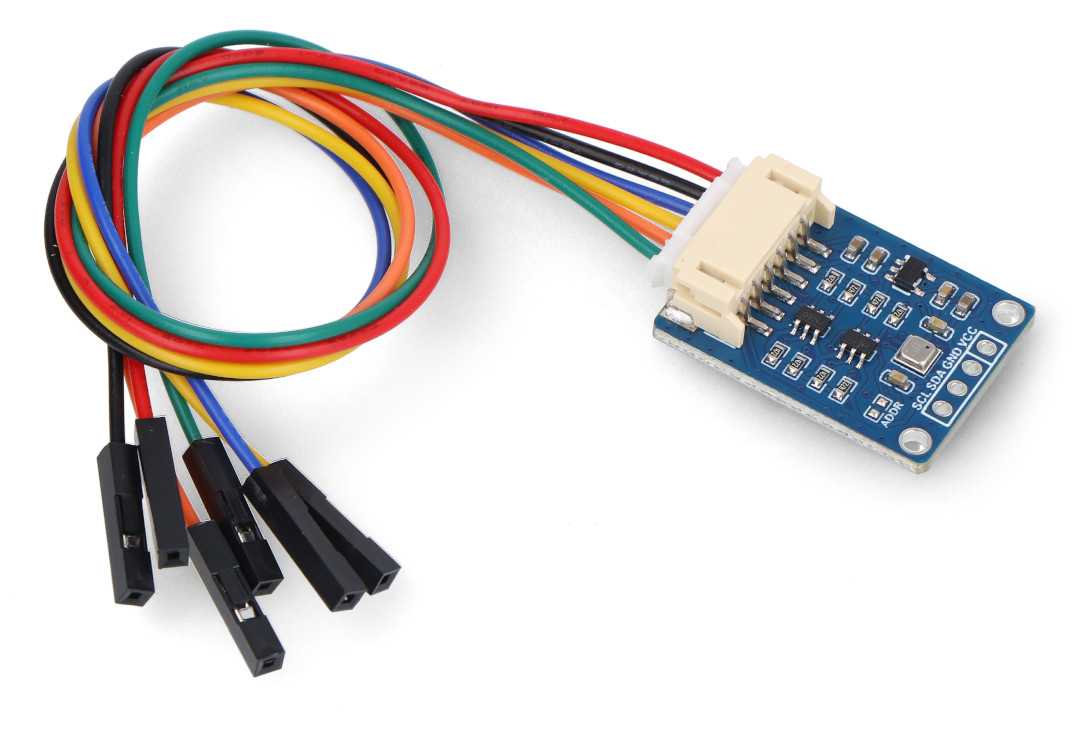

- 1x Przewód PH2,0 6-pinowy (20 cm)
