Opis produktu: Laserowy czujnik pyłu / czystości powietrza SDS011 PM2.5 - 5V UART/PWM
Laserowy czujnik pyłu umożliwiający monitorowanie czystości powietrza. Pozwala wykryć cząstki o średnicy powyżej 0,3 μm, przeznaczony do pomiaru wartości PM2.5 i PM10. Posiada wentylator zasysający powietrze. Układ zasilany jest napięciem od 4,7 V do 5,3 V, komunikuje się poprzez sygnał UART lub PWM.
Specyfikacja laserowego czujnika pyłu
- Napięcie zasilania: od 4,7 V do 5,3 V
- Pobór prądu: 70 mA
- Czułość: 0,3 μm
- Zakres pomiarowy: od 0 µg/m³ do 999,9 µg/m³
- Komunikacja: sygnał UART / PWM
- Złącze 7-pinowe: raster 2,54 mm
- Temperatura pracy: od -10 °C do 50 °C
- Ciśnienie atmosferyczne: od 86 kPa do 110 kPa
- Wymiary płytki: 71 x 70 x 23 mm
W zestawie:
- Laserowy czujnik pyłu
- Konwerter USB - UART
- Przewody do podłączenia czujnika
Czujnik w zestawie z przewodem i konwerterem.
Podłączenie czujnika

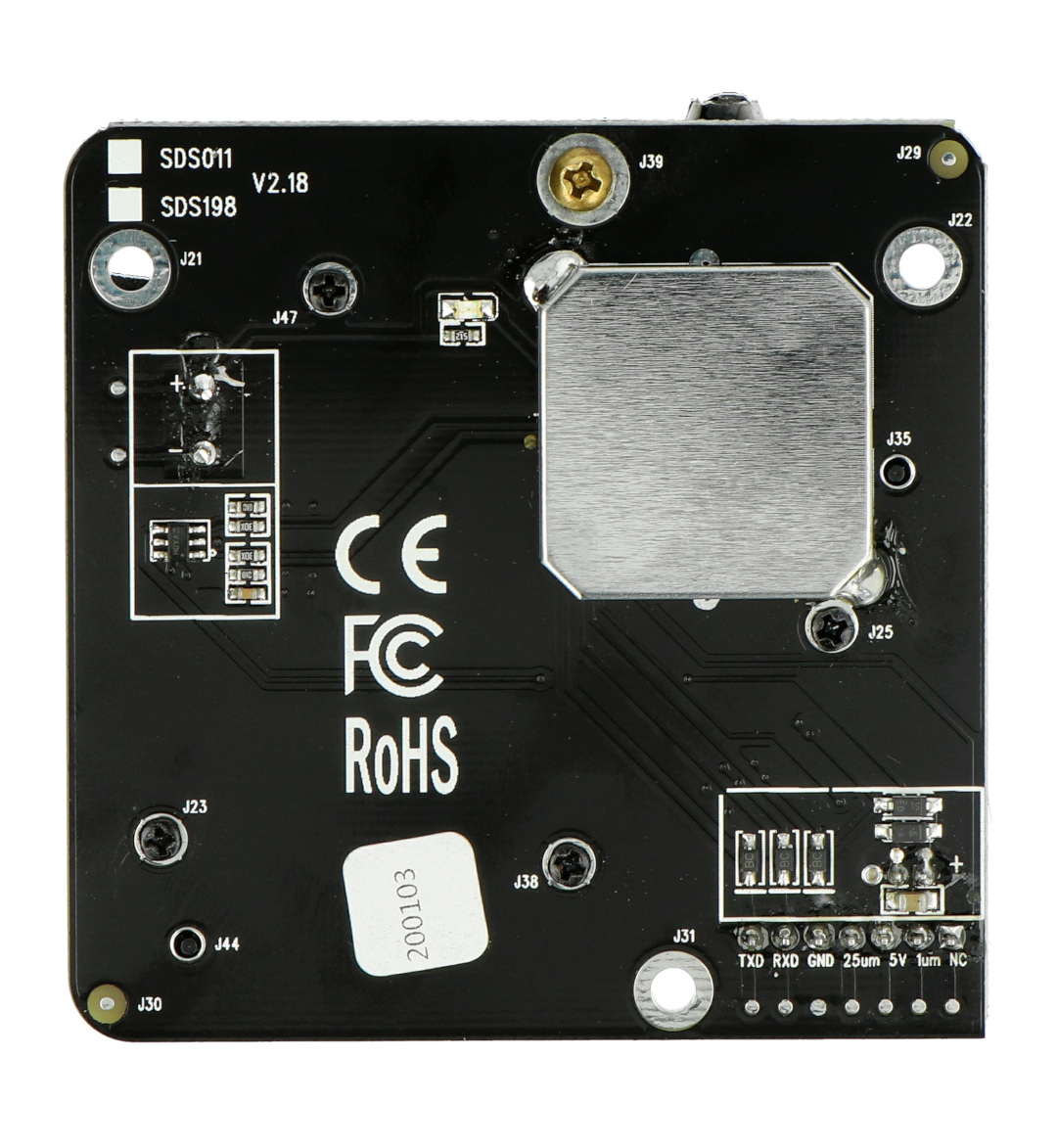

Czujnik posiada siedem wyprowadzeń, ich opis znajduje się w tabeli. W przypadku połączenia czujnika z Arduino lub innymi urządzeniami pracującymi z napięciem 5 V, niezbędne jest zastosowanie konwertera napięć.
|
Sprawdź w jaki sposób podłączyć czujnik z:
|
| Pin | Opis |
|---|---|
| NC | Nie podłączone. |
| 1µm | Pomiar cząstek PM2.5 od 0 do 999 µg/m3; wyjście PWM. |
| 5V | Napięcie zasilania: od 4,7 V do 5,3 V. |
| 25µm | Pomiar cząstek PM10 od 0 do 999 µg/m3; wyjście PWM. |
| GND | Masa układu. |
| RXD | Odbiornik interfejsu UART (3,3V) |
| TXD | Nadajnik interfejsu UART (3,3V) |
Laserowy czujnik pyłu / czystości powietrza SDS011 PM2.5 - 5V UART/PWM
Laserowy czujnik pyłu umożliwiający monitorowanie czystości powietrza. Pozwala wykryć cząstki o średnicy powyżej 0,3 μm, przeznaczony do pomiaru wartości PM2.5 i PM10. Wbudowany wentylator zasysa powietrze do układu pomiarowego. Czujnik może być zasilany napięciem od 4,7V do 5,3V. Do komunikacji z osprzętem zewnętrznym (np. Arduino, Raspberry Pi, BeagleBone), czujnik wykorzystuje interfejs UART. W zestawie znajdują się przewody połączeniowe oraz konwerter USB-UART.
Z jakością powietrza na bieżąco
Monitoring jakości powietrza jest bardzo istotną częścią pomiarów środowiskowych. Dotyczy to także pomiaru stężenia pyłów. Nadmierne zapylenie powietrza może niekorzystnie wpływać na pracę urządzeń i powodować problemy z oddychanie u ludzi. Pył i kurz jest także czynnikiem zwiększającym ryzyko zagrożenia wybuchem, co jest szczególnie niebezpieczne w miejscach składowania substancji łatwopalnych. Podłączając czujnik SDS011 do płytki Arduino, możemy zbudować prosty układ pomiarowy do śledzenie zapylenia powietrza w czasie rzeczywistym.
