Opis produktu: Gravity - czujnik jakości powietrza ENS160 - DFRobot SEN0514
Moduł czujnika oparty jest na układzie ENS160, który służy do monitorowania czystości powietrza w pomieszczeniach. Przetwarza dane IAQ (Indoor Air Quality) takie jak TVOC (Total Volatile Organic Compounds), eCO2 (equivalent CO2), AQI (Air Quality Index). Zasilany jest napięciem od 3,3 V do 5,5 V. Moduł posiada złącze Gravity. Zużywa bardzo mało energii, przy czym jest bardzo dokładny. Komunikuje się za pomocą interfejsu I2C.
Produkt kompatybilny z Arduino oraz Raspberry Pi 4B
Producent przygotował szczegółowy przewodnik użytkownika oraz bibliotekę dla środowiska Arduino IDE.
Gravity - czujnik czystości powietrza ENS160 - DFRobot SEN0514.

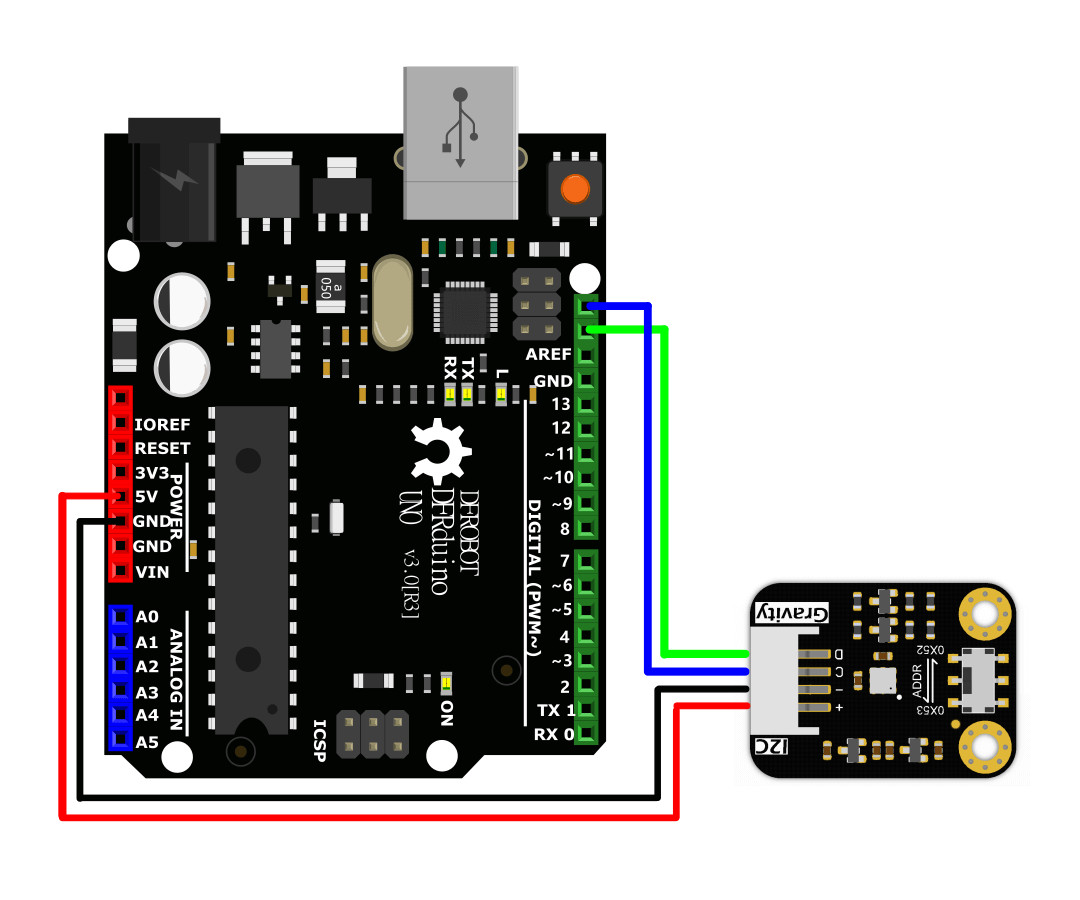

Schemat podłączenia czujnika czystości powietrza ENS160 do DFRduino Uno R3.

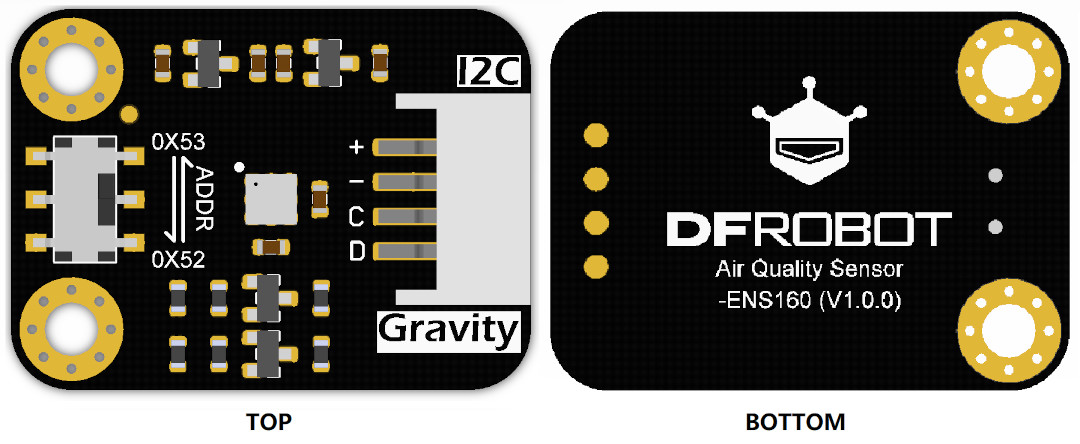

Schemat połączenia czujnika czystości powietrza ENS160 - DFRobot SEN0514
Na schemacie pokazane jest podłączenie modułu do płytki DFRduino. Czujnik do komunikacji wykorzystuje złącze Gravity (przewód w zestawie). Wyprowadzenia czujnika czystości powietrza ENS160:
- +: zasilanie
- -: masa (GND)
- C: linia zegara I2C
- D: linia danych I2C
Cechy czujnika DFRobot
- Czas nagrzewania krótszy niż 3 minuty, szybki odczyt danych
- Dokładny odczyt danych dzięki zastosowaniu układów wysokiej jakości
- Odczyt danych środowiskowych: TVOC, eCO2, AQI
Specyfikacja czujnika czystości powietrza ENS160
- Napięcie zasilania: od 3,3 V do 5,5 V
- Pobór prądu: 29 mA
- Interfejs komunikacyjny: I2C
- Adres I2C: 0x52, 0x53
- Zakres temperatury roboczej: od -40°C do 85°C
- Zakres wilgotności roboczej: od 5% do 95% RH
- Zakres pomiaru eCO2: od 400 ppm do 65000 ppm
- Zakres pomiarowy TVOC: od 0 ppb do 65000 ppb
- Wymiary modułu: 30 x 22 mm

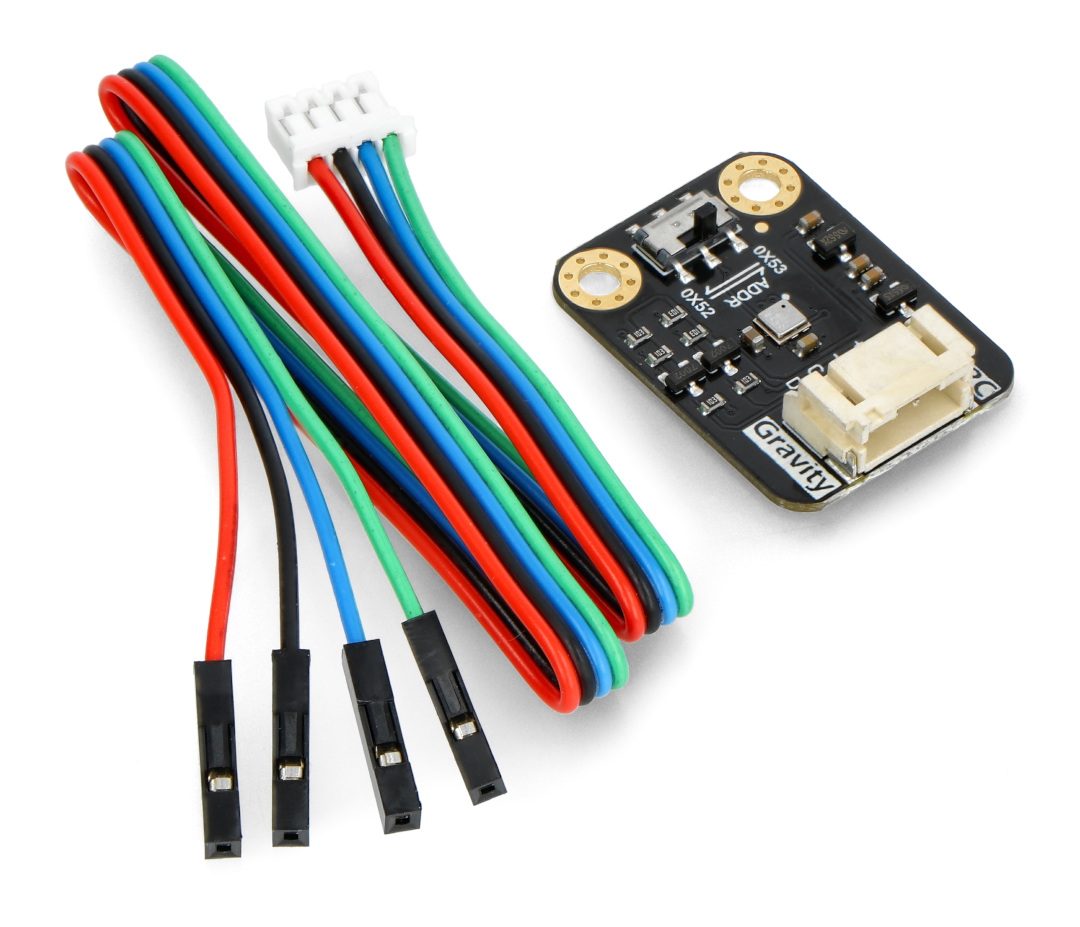

Zawartość zestawu
- Gravity - czujnik czystości powietrza ENS160 - DFRobot SEN0514
- Przewód Gravity - 4-pin I2C
Czujnik jakości powietrza ENS160 w wersji V1.0.0.
