Opis produktu: Gravity - analogowy czujnik temperatury i wilgotności - SHT30 - DFRobot DFR0588
Analogowy czujnik temperatury i wilgotności wyprodukowany przez DFRobot. Moduł wyposażony w wysokiej jakości układ nowej generacji SHT30 od firmy Sensirion. Wykorzystuje technologię CMOSens, gwarantuje niezawodność oraz długoterminową stabilność pomiaru przy niewielkim zużyciu energii. Posiada szybki czas reakcji i wysoką odporność na zakłócenia. Czujnik jest wewnętrznie kalibrowany, linearyzowany oraz wzmacniany. Kompatybilny z kontrolerami pracującymi z napięciem 3,3 V / 5 V, do których należą między innymi Arduino, ESP32 czy micro:bit. Czujnik SHT30 umożliwia pomiar temperatury w zakresie od -40°C do 125°C oraz pomiar wilgotności w zakresie od 0% do 100% RH.
Gravity - analogowy czujnik temperatury i wilgotności.
Kompatybilny z kontrolerami 3,3 V / 5 V
Producent udostępnia szczegółowy przewodnik użytkownika, który znacząco ułatwia rozpoczęcie pracy z modułem. Zawiera instrukcję podłączenia czujnika oraz przykładowe kody programu.
W zestawie znajdują się niezbędne elementy połączeniowe - przewody Gravity oraz listwa goldpin 1x4.
Cechy szczególne
- Wewnętrzna autokalibracja, liniowe analogowe wyjście napięciowe
- Wysoka precyzja pomiaru, niskie zużycie energii, szybki czas reakcji
- Czujnik kompatybilny z kontrolerami pracującymi z napięciem 3,3 V / 5 V
- Znajduje zastosowanie w aplikacjach polegających na monitorowaniu środowiska miejskiego, projektach Inteligentnego domu i budynku a także w szeroko pojętej automatyce przemysłowej

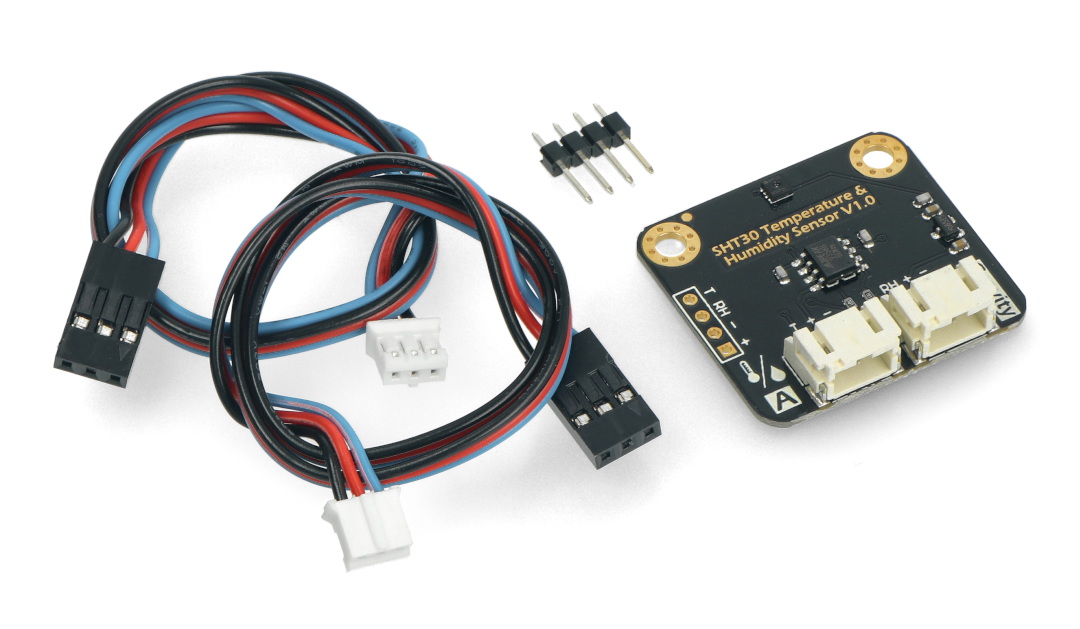

Zawartość zestawu
- Gravity - analogowy czujnik temperatury i wilgotności
- Przewód połączeniowy Gravity - 2 szt.
- Listwa goldpin 1x4

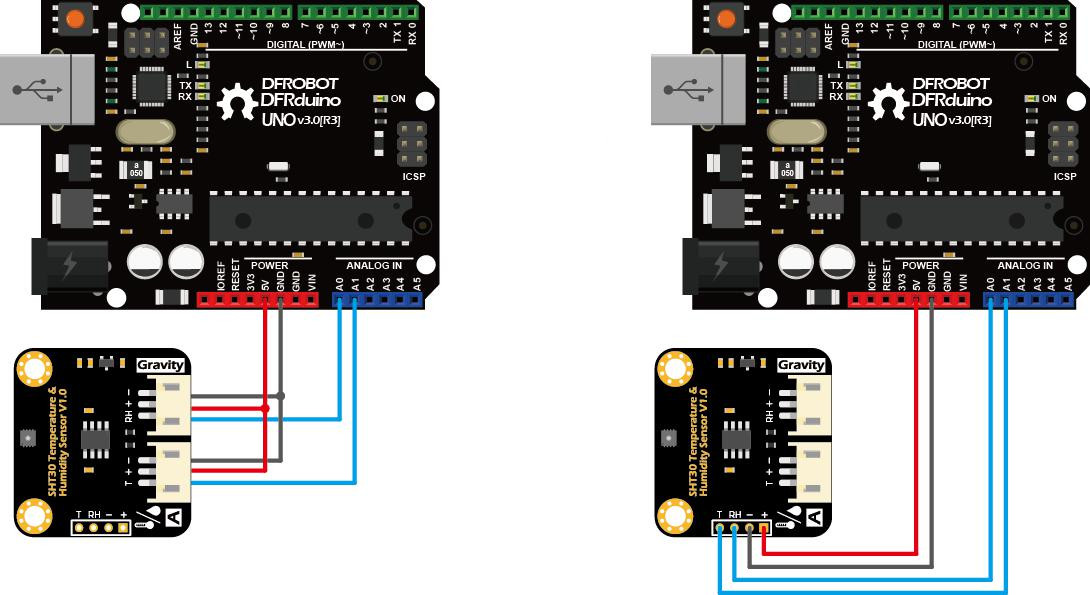

Opis wyprowadzeń i schemat połączeń
Czujnik posiada złącze zgodne ze standardem Gravity, które usprawnia i przyśpiesza proces podłączenia, oraz pola lutownicze, do których należy przylutować zawartą w zestawie listwę goldpin 1x4. Użytkownik ma możliwość wyboru sposobu podłączenia wedle indywidualnych potrzeb i założeń projektowych. Należy połączyć moduły według zależności:
- "-" - GND - masa układu
- "+" - VCC - zasilanie w zakresie od 3,3 V do 5,5 V
- RH - wyjście analogowe pomiaru wilgotności
- T - wyjście analogowe pomiaru temperatury

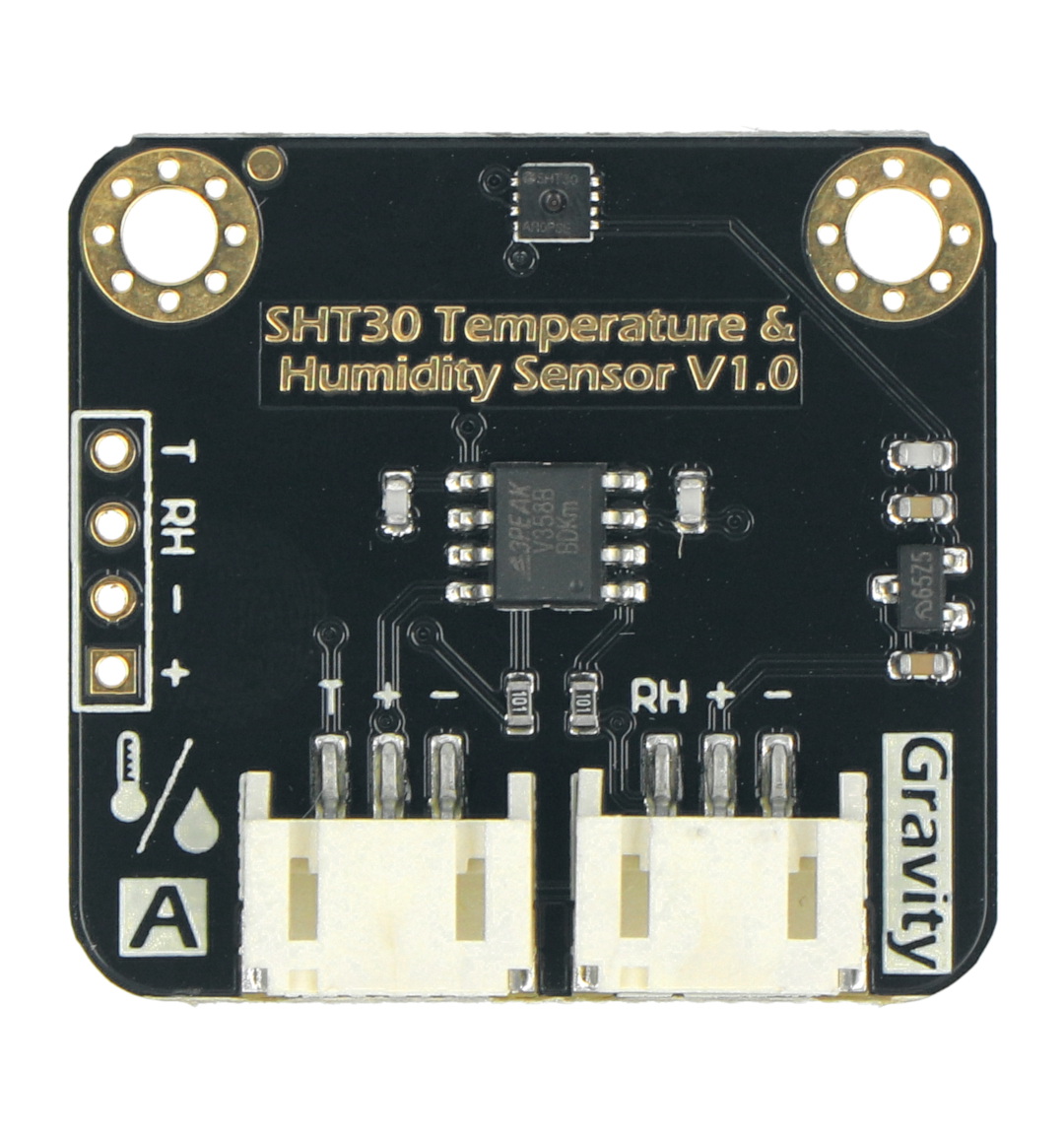

Moduł z wbudowanym układem SHT30 od firmy Sensirion.
Specyfikacja techniczna czujnika
- Typ: analogowy czujnik temperatury i wilgotności
- Wbudowany układ: Sensirion SHT30
- Zakres napięcia wejściowego: od 3,3 V do 5,5 V
- Złącze: Gravity / pola lutownicze
- Prąd spoczynkowy: < 0,5 mA
- Temperatura:
- zakres pomiaru: od -40°C do 125°C
- rozdzielczość pomiaru: 0,01°C, 14 bit
- dokładność pomiaru: ± 0,2°C od 10°C do 55°C / ± 1,5°C od -40°C do 125°C
- czas odpowiedzi: > 2 s
- Wilgotność:
- zakres pomiaru: od 0% do 100% RH
- rozdzielczość pomiaru: 0,006%, 14 bit
- dokładność pomiaru: ± 3% RH od 10% do 90% RH / ± 8% RH od 0% do 100% RH
- czas odpowiedzi: > 8 s
- Wymiary modułu: 30 x 32 mm
- Masa: 4 g
