DFRobot Gravity - czujnik poziomu cieczy - bezkontaktowy

Indeks: DFR-06931 EAN: 6959420910861

Czujnik wykrywający poziom cieczy bez konieczności zanurzania go w niej. Dzięki braku kontaktu z cieczą moduł nadaje się do pomiaru poziomu niebezpiecznych substancji, np. silne kwasy, zasady, substancje toksyczne oraz pojemniki pod wysokim ciśnieniem.

DFRobot Gravity - czujnik poziomu cieczy - bezkontaktowy
59,90 zł
48,70 zł netto
Zapłać później
Producent: DFRobot
Kompatybilny z: Arduino

Opis produktu: DFRobot Gravity - czujnik poziomu cieczy - bezkontaktowy

Czujnik wykrywający poziom cieczy bez konieczności zanurzania go w niej. Dzięki braku kontaktu z cieczą moduł nadaje się do niebezpiecznych substancji, np. silne kwasy, zasady, substancje toksyczne oraz pojemniki pod wysokim ciśnieniem. Czujnik posiada 4 konfigurowalne stopnie czułości ustawiane za pomocą przycisku SET. Współpracuje z modułami Arduino. W zestawie znajduje się przewód przystosowany do nakładki DFRobot Gravity IO Expansion Shield.

Produkt kompatybilny z Arduino

Przykładowy kod oraz szczegółowe informacje można znaleźć w przewodniku użytkownika.

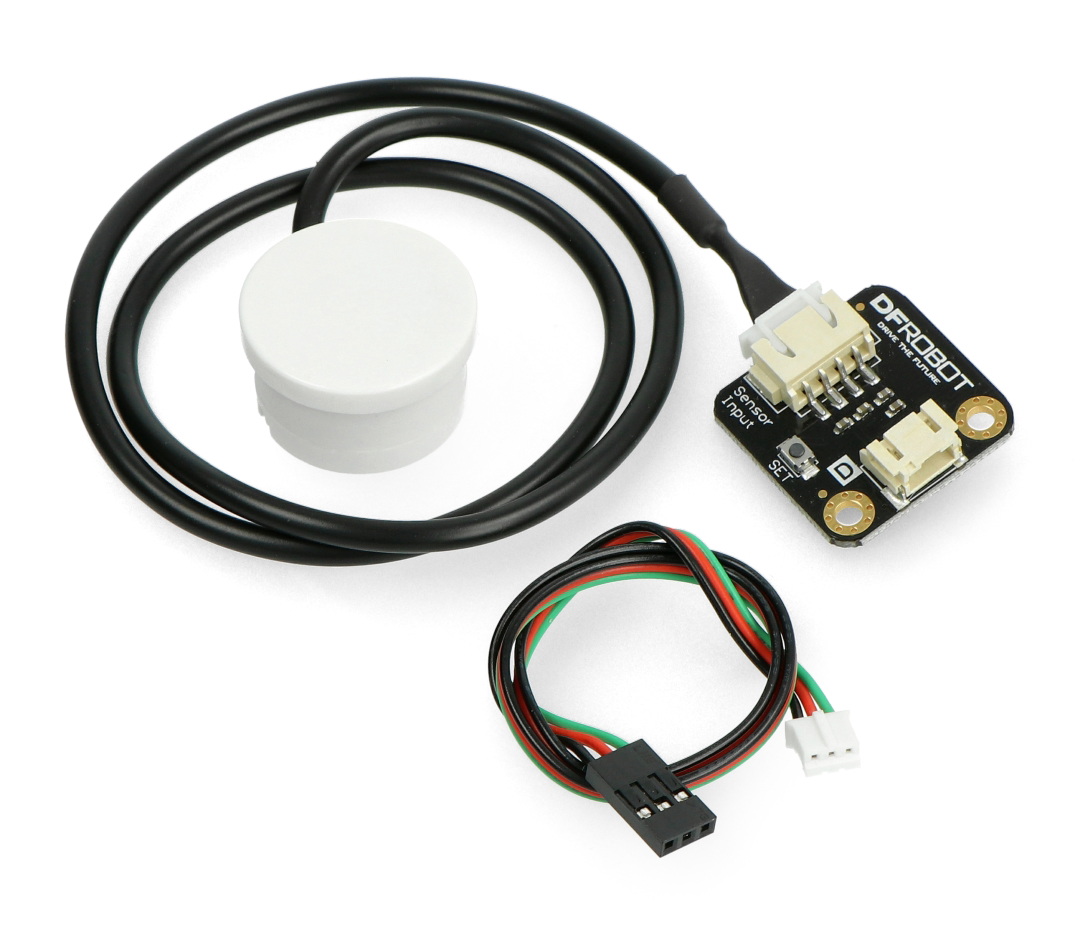

Zestaw zawiera:

  • Moduł główny
  • Sonda
  • Przewód połączeniowy
DFRobot Gravity - czujnik poziomu cieczy - bezkontaktowy

Czujnik poziomu cieczy.

Przykład podłączenia czujnika z Arduino.

Uwaga!

Czujnik nie współpracuje ze zbiornikami metalowymi, w przypadku takiego podłączenia cały czas będzie w stanie wysokim jakby wykrywał ciecz.

Podłączenie

Moduł współpracuje z dowolnym mikrokontrolerem wyposażonym w wejścia cyfrowe, w tym również Arduino. W celu odczytania danych wystarczy podłączyć zasilanie oraz pin wyjściowy do dowolnego wejścia mikrokontrolera i odczytać jego stan.

Specyfikacja

  • Chip: XKC-Y25-T12V
  • Napięcie zasilania: od 5 V do 24 V
  • Prąd wyjściowy: do 50 mA
  • Temperatura pracy: od -25 °C do 105 °C
  • Wyjście poziomu niskiego:  0 V
  • Wyjście poziomu wysokiego: VCC
  • Czas odpowiedzi: 500 ms
  • Materiał wykonania: ABS
  • Zasięg pomiaru indukcji: od 0 mm do 13 mm
  • Długość przewodu: 450 mm
  • Komunikacja: sygnał cyfrowy 0/1
  • Przewód do połączenia z DFRobot Gravity IO Expansion Shield
  • Wymiary płytki: 28 x 28 mm



Szerokość opakowania 11 cm
Wysokość opakowania 2.5 cm
Głębokość opakowania 15 cm
Masa opakowania 0.029 kg

marcin

06/22/24

Pytanie: Jaka jest obciążalność styków wyjścia czujnika ? czy można w obwód włączyć np. przekaźnik/stycznik. O jakim napięciu zasilania ?
Odpowiedź: Na wyjściu pojawia się napięcie wejściowe, jednak nie jestem w stanie określić czy wydajność prądowa jest wystarczająca do zasilenia cewki przekaźnika.
Robert

11/01/23

Pytanie: Jaki jest zakres pomiarowy poziomu cieczy? czy jest możliwość podłączenia do wejścia cyfrowego?
Odpowiedź: Czujnik wykrywa ciecz 0-1, tzn. wykrycie cieczy daje stan wysoki, a brak wykrycia stan niski.
Można go podłączyć do wejścia cyfrowego.

Opinie o produkcie

DFRobot Gravity - czujnik poziomu cieczy - bezkontaktowy

4.8/5

Średnia Ocena

7

Opinie Klientów
Poniższe opinie zbieramy
i weryfikujemy przy pomocy
zewnętrznego partnera Trustmate
i pochodzą z procesu pozakupowego.
Stefan 14.12.2023 Potwierdzony zakup Opinia tłumaczona
Doskonale współpracuje z pojemnikiem na wodę. Świetna, szybka dostawa
Piotr 05.06.2023 Potwierdzony zakup
Czujnik spełnia swoje zadanie, plusem jest możliwość pracy przy 24V, minuses natomiast brak zabezpieczenia pdzed odwróceniem polaryzacji
Andreas 30.03.2023 Potwierdzony zakup Opinia tłumaczona
Wszystko jest bardzo dobrze, także dokumentacja DFRobota. Dobrze było zintegrować się z OneWire
Krzysztof K. 21.12.2021 Potwierdzony zakup
Zgodnie z opisem i działa :)
Piotr S. 08.02.2021 Potwierdzony zakup
bardzo prosty w podłączeniu i programowaniu (po prostu jedno wejście cyfrowe). Używam go jako wskaźnika przepełnienia plastikowego zbiornika szarej wody w kamperze ***.
