Opis produktu: Czujnik czystości powietrza SGP40 - VOC - STEMMA QT / Qwiic - Adafruit 4829
Czujnik czystości powietrza SGP40 znajduje zastosowanie jako przyrząd do monitorowania jakości powietrza w pomieszczeniach. Pozwala monitorować stężenie występujących w powietrzu lotnych związków organicznych (LZO). W drodze pomiaru zmierzone wartości zostają przetworzone za pomocą algorytmu i przedstawione indeksem VOC, który reprezentuje wartość jakości powietrza w skali od 0 do 500. Im niższa wartość indeksu VOC tym czystsze powietrze. Zakres pomiarowy wynosi od 0 ppm do 1000 ppm. Czujnik został wyposażony w złącza zgodne ze standardem STEMMA QT / Qwiic, za pomocą których można podłączyć z modułem mikrokontrolera, takim jak Arduino.
Produkt kompatybilny z Arduino i Raspberry Pi
Na stronie producenta dostępny jest przewodnik użytkownika oraz biblioteki dla środowiska Arduino IDE i CircuitPython, które można pobrać z serwisu GitHub.

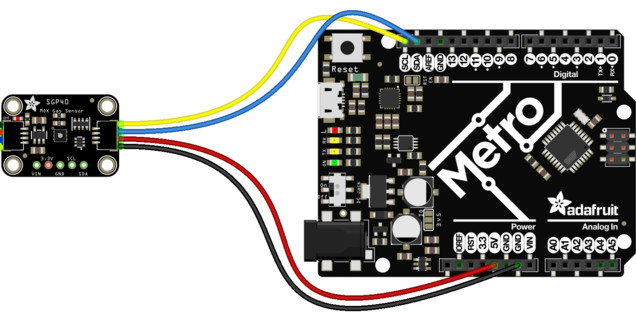

Schemat podłączenia czujnika poprzez złącze STEMMA QT.

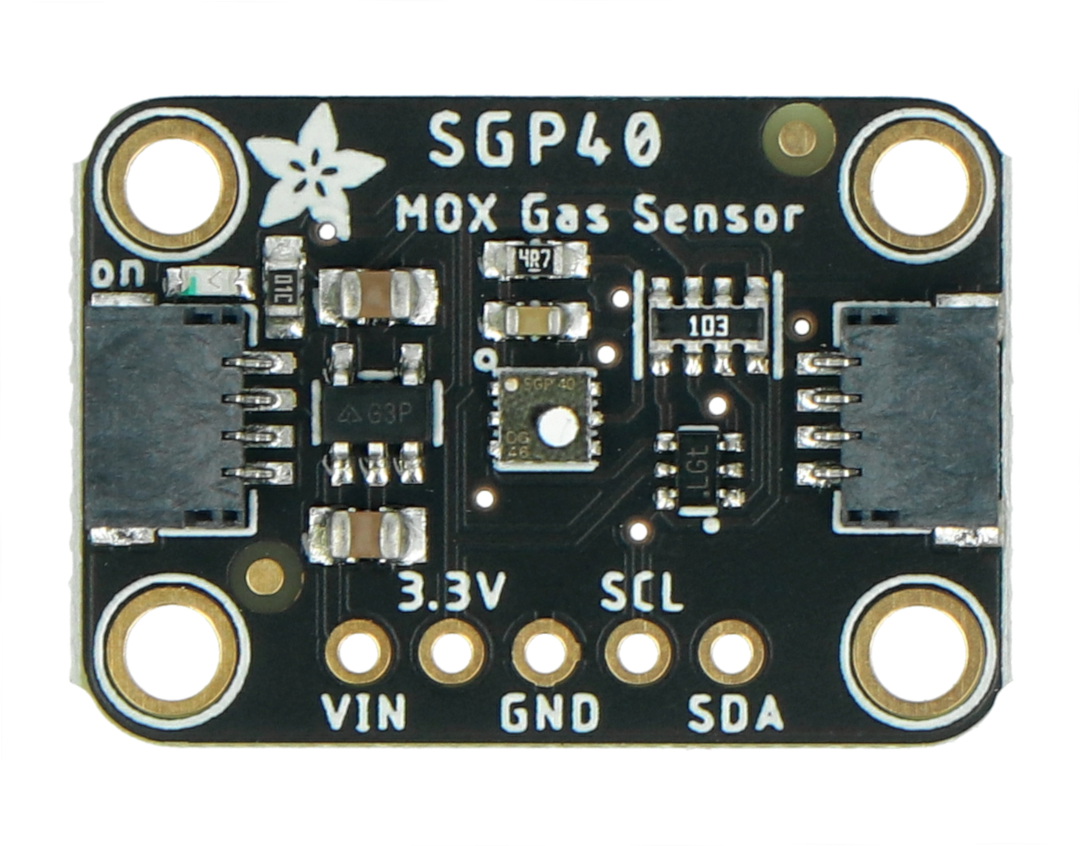

Schemat podłączenia oraz opis wyprowadzeń czujnika czystości powietrza od Adafruit
Czujnik czystości powietrza SGP40 może zostać podłączony na dwa sposoby: za pomocą złącz goldpin zawartych w zestawie (wymagają lutowania) lub poprzez wbudowane złącze STEMMA QT. Przykładowe podłączenie wykonano z wykorzystaniem złącz STEMMA QT oraz płytki Metro, która jest odpowiednikiem Arduino. Należy podłączyć poszczególne piny według poniższych zależności:
- VIN - pin zasilania od 3 V do 5 V.
- 3,3V - pin zasilania 3,3 V.
- GND - pin masy układu.
- SCL - pin linii zegarowej interfejsu komunikacyjnego I2C
- SDA - pin linii danych interfejsu komunikacyjnego I2C
Specyfikacja techniczna czujnika SGP40
- Układ: SGP40
- Napięcie zasilania: od 3 V do 5 V
- Interfejs komunikacyjny: I2C
- Adres interfejsu komunikacyjnego I2C: 0x59
- Zakres pomiarowy:
- VOC: od 0 ppm do 1000 ppm
- wartość indeksu VOC: od 0 do 500
- Złącza: STEMMA QT / Qwiic

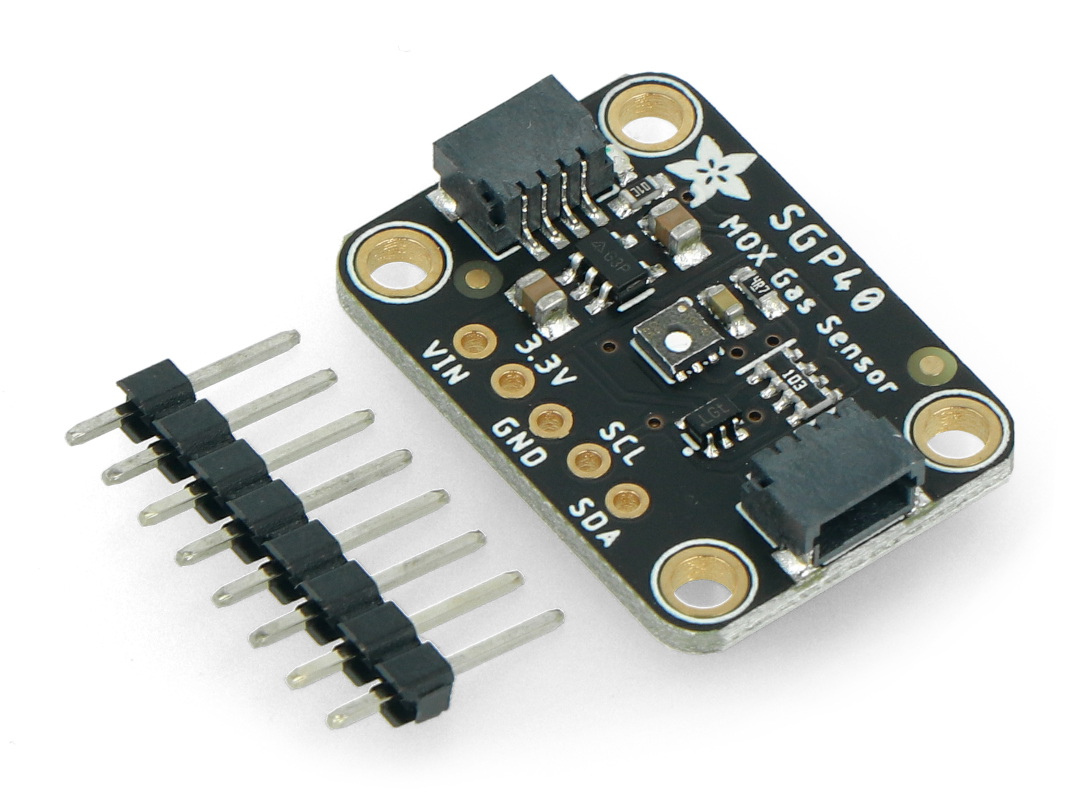

Zawartość zestawu
- Czujnik czystości powietrza SGP40
- Listwa goldpin - raster 2,54 mm
Do zestawu dołączono kompatybilne złącza goldpin - raster 2,54 mm.
Czujnik SGP40 - charakterystyka
Czujnik SGP40 umożliwia wykrywanie w powietrzu stężenia lotnych substancji organicznych oraz wodoru. Czujnik ten jest zaprojektowany do monitoringu w pomieszczeniach zamkniętych i jest następcą czujnika SGP30. W odróżnieniu od poprzednika czujnik SGP40 nie podaje osobno wartości stężenia lotnych substancji organicznych i dwutlenku węgla. Zamiast tego parametrem wyjściowym jest ogólna jakość powietrza wyznaczana liczbowo przez program w zakresie od 0 do 500. Czujnik czystości powietrza SGP40 jest kompatybilny z Raspberry Pi.
Pomiary jakości powietrza
Pomiar jakości powietrza jest procesem bardzo ważnym z punktu widzenia uwarunkowań zdrowotnych i technologicznych. Oprócz pomiaru stężenia gazów pochodzenia sztucznego i naturalnego (np. dwutlenku węgla), ważne jest również wykonywanie pomiarów zapylenia powietrza. Wskutek przekroczonych norm zapylenia może bowiem dojść do nieprawidłowego funkcjonowania maszyn, pojazdów i urządzeń silnikowych. Nadmierne zapylenie zwiększa również podatność na choroby układu oddechowego. Kolejnym krytycznym czynnikiem jest fakt, że wzmożone zapylenie przyczynia się do wzrostu zagrożenia wybuchem pożaru. Z tych względów warto mieć pod kontrolą parametry jakościowe powietrza w czasie rzeczywistym. Pomiar jakości powietrza możesz precyzyjnie monitorować, korzystając z modułu Adafruit 4829, który wykorzystuje czujnik pomiarowy SGP40. W naszym sklepie znajdziesz również inne czujniki czystości powietrza.
