Czujnik tlenu z komunikacją I2C - DFRobot SEN0322

Indeks: DFR-17378 EAN: 6959420917020

Czujnik przeznaczony do pomiaru stężenia O2 w otoczeniu. Produkt firmy DFRobot jest kompatybilny z kontrolerami 3,3 V i 5 V typu Arduino, ESP32 czy Raspberry Pi. Komunikuje się za pomocą interfejsu I2C. Zakres czujnika wynosi od 0% do 25% objętości.

Czujnik tlenu z komunikacją I2C - DFRobot SEN0322
269,00 zł
218,70 zł netto
Zapłać później
Producent: DFRobot
Kompatybilny z: Arduino

Opis produktu: Czujnik tlenu O2 z komunikacją I2C

Czujnik przeznaczony do pomiaru stężenia O2 w otoczeniu. Produkt firmy DFRobot jest kompatybilny z kontrolerami 3,3 V i 5 V typu Arduino, ESP32 czy Raspberry Pi. Komunikuje się za pomocą interfejsu I2C i jest bardzo odporny na zakłócenia. Zakres czujnika wynosi od 0% do 25% objętości. Posiada funkcję szybkiej kalibracji oraz wysoką czułość pomiaru.

Zastosowanie specjalnej ochrony przed polaryzacją dodatkowo przedłuża jego żywotność. Znajduje szerokie zastosowanie jako urządzenie przeznaczone do monitorowania jakości powietrza w miejscach o utrudnionej cyrkulacji, takich jak kopalnie czy magazyny. Prosty interfejs Gravity i przykładowy kod programu dostarczony przez producenta gwarantuje komfort i łatwość w użytkowaniu.

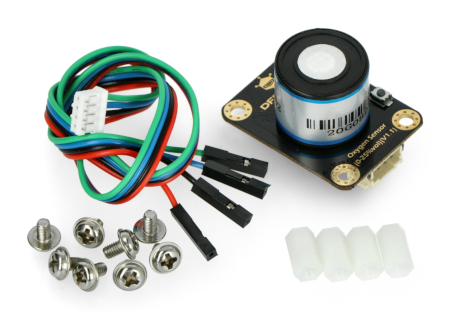

Zawartość zestawu

  • Moduł czujnika tlenu O2
  • Przewód połączeniowy Gravity-4P I2C
  • Nylonowe dystanse M3 (4 sztuki)
  • Śruby M3 x 5  (8 sztuk)
Czujnik tlenu O2

Czujnik tlenu O2.

Produkt kompatybilny z Arduino

Producent przygotował przewodnik użytkownika oraz bibliotekę wraz z przykładowym programem dla użytkowników Arduino.

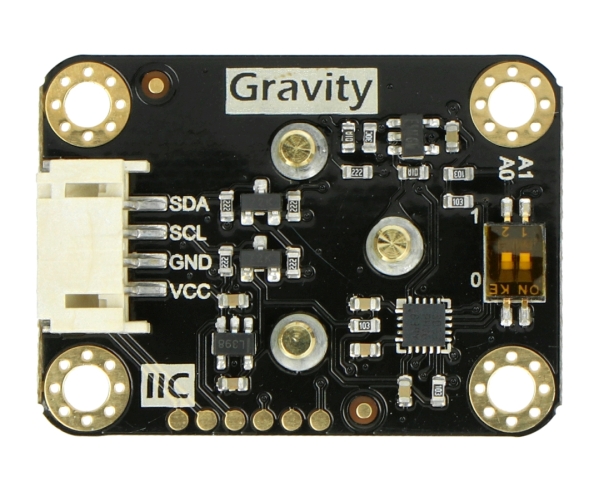

Czujnik tlenu schemat


Wyprowadzenia modułu.

Wyprowadzenia modułu

Moduł czujnika współpracuje z komponentami głównymi komunikującymi się za pomocą interfejsu I2C. Chcąc odczytać dane, należy doprowadzić zasilanie i podłączyć piny wyjściowe do odpowiednich wejść mikrokontrolera.

Pin Opis
VCC Pin zasilania.
GND Masa układu.
SCL Linia zegarowa interfejsu I2C.
SDA Linia danych interfejsu I2C.

Specyfikacja czujnika

  • Napięcie wejściowe: 3,3 V do 5,5 V DC
  • Sygnał wyjściowy: wyjście I2C
  • Zakres pomiarowy: od 0% do 25% obj
  • Maksymalny limit pomiaru: 30% obj
  • Czułość: (0,10 ± 0,05) mA
  • Stabilność: <2%
  • Czas reakcji: ≤15 sekund
  • Temperatura pracy: od -20°C do 50°C
  • Wilgotność podczas pracy: od 0% do 99% RH (bez kondensacji)
  • Zakres ciśnień: standardowe ciśnienie atmosferyczne ± 10%
  • Żywotność: >2 lata
  • Wymiary: 37 x 27 x 24,5 mm / 1,46 x 1,06 x 0,97 cala
  • Masa: 0,037 kg

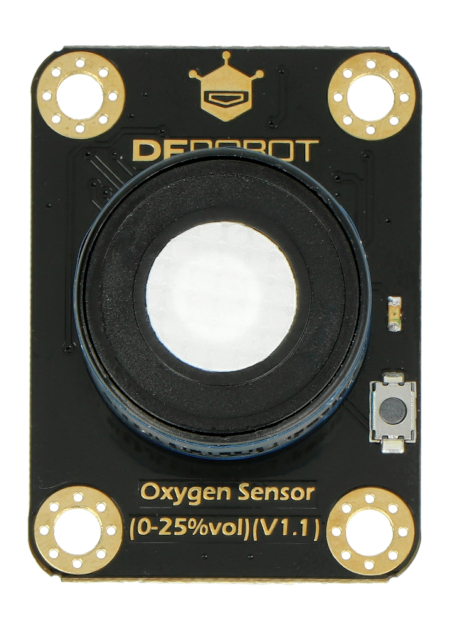

Czujnik wyprodukowany przez DFRobot.

Czujnik wyprodukowany przez DFRobot.

Zalecenia eksploatacyjne dotyczące warunków pracy czujnika DFRobot SEN0322

Instalując czujnik DFRobot SEN0322 w aplikacji docelowej, należy zadbać o odpowiednie warunki fizyczne. Przede wszystkim, czujnik musi być tak zamontowany, aby jego płytka PCB nie była poddawana naprężeniom mechanicznym, które mogłyby doprowadzić do pęknięcia płytki PCB i przerwania ścieżek.

Nie należy także dopuszczać do kontaktu czujnika z substancjami żrącymi i rozpuszczalnikami, natomiast membrana czujnika nie może zostać wystawiona na bezpośrednie działanie środowiska zewnętrznego ze względu na ryzyko uszkodzenia i zafałszowania pomiaru.

Pomiary stężenia tlenu w praktyce

Tlen jest gazem, który w stanie wolnym występuje w postaci cząsteczek dwuatomowych (O2). W składzie powietrza, którym oddychamy tlen stanowi 21% jego objętości. Choć jest to gaz potrzebny do oddychania oraz w procesach spalania paliwa, jego zbyt duże stężenie może oznaczać kłopoty.

Zwiększona zawartość tlenu w powietrzu, zwiększa ryzyko występowania chorób serca i płuc, a w przypadku pojazdów silnikowych - może wskazywać na problemy z układem paliwowym lub wydechowym.

Interfejs I2C
Szerokość opakowania 5.2 cm
Wysokość opakowania 2.5 cm
Głębokość opakowania 6.2 cm
Masa opakowania 0.036 kg
