Opis produktu: Arduino Modulino Knob - moduł z enkoderem obrotowym i przyciskiem - Qwiic - ABX00107
Modulino Knob to inteligentny moduł łączący funkcjonalność obrotowego enkodera z przyciskiem, zaprojektowany z myślą o sterowaniu parametrami, nawigacji po menu i dodaniu fizycznej interakcji do projektów elektronicznych. Wyposażony w enkoder PEC11J i mikrokontroler STM32C011, komunikuje się przez magistralę I2C za pomocą złącza Qwiic. Obsługiwany przez bibliotekę Modulino i kompatybilny z Arduino oraz MicroPythonem, stanowi wszechstronny element każdego systemu interaktywnego lub edukacyjnego.

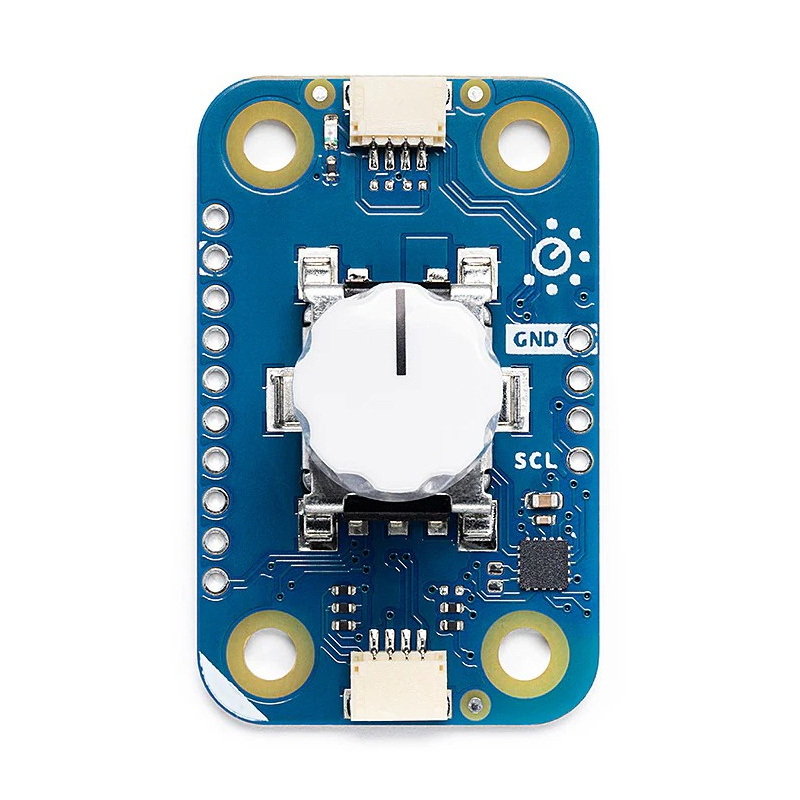

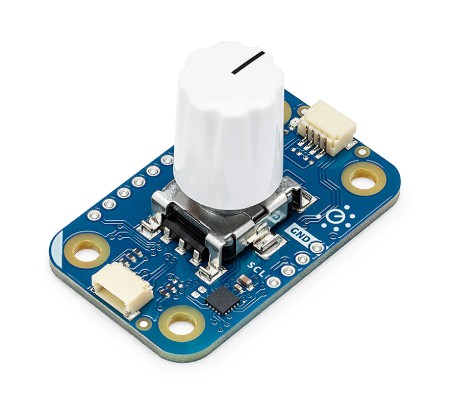

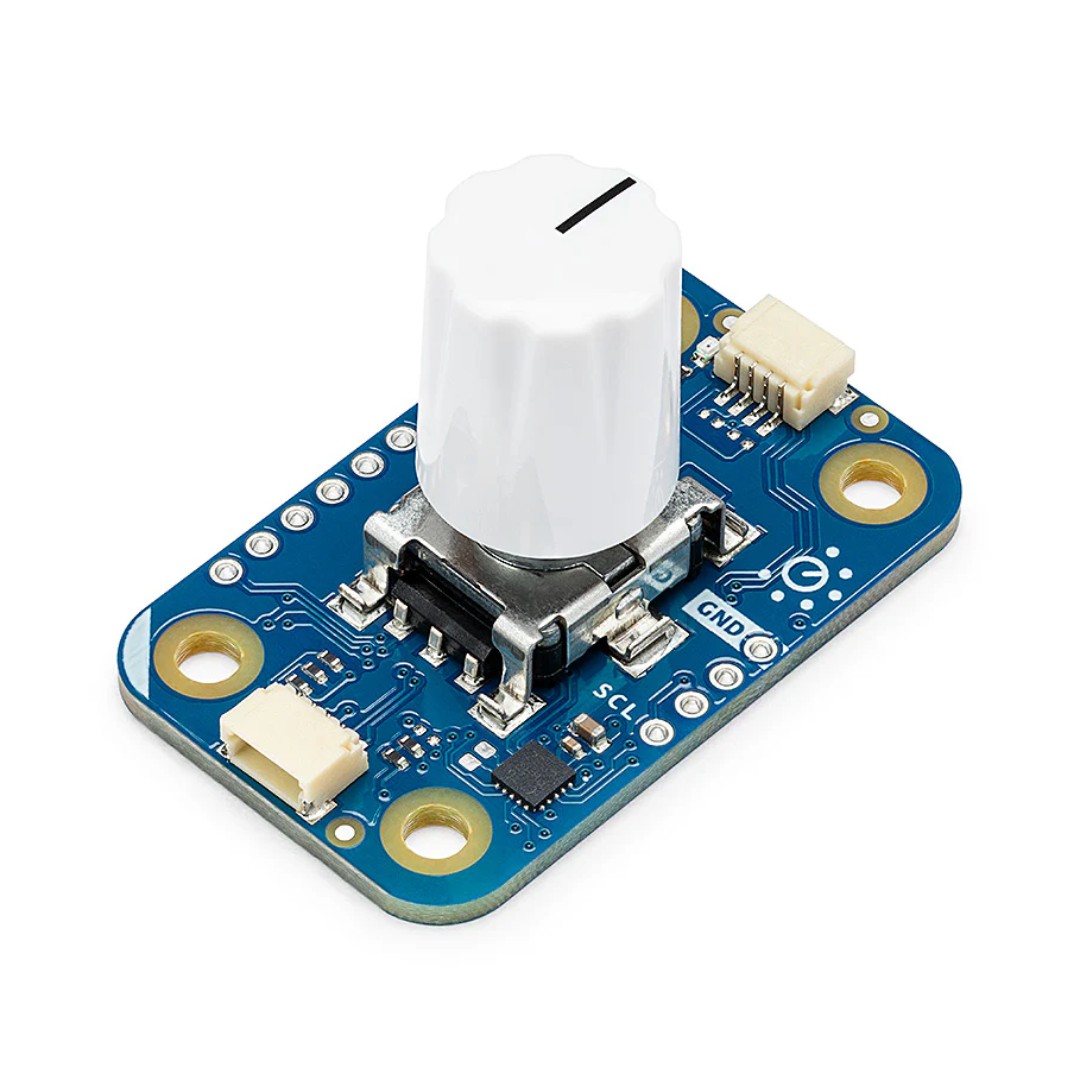

Arduino Modulino Knob - moduł z enkoderem obrotowym i przyciskiem - Qwiic - ABX00107.

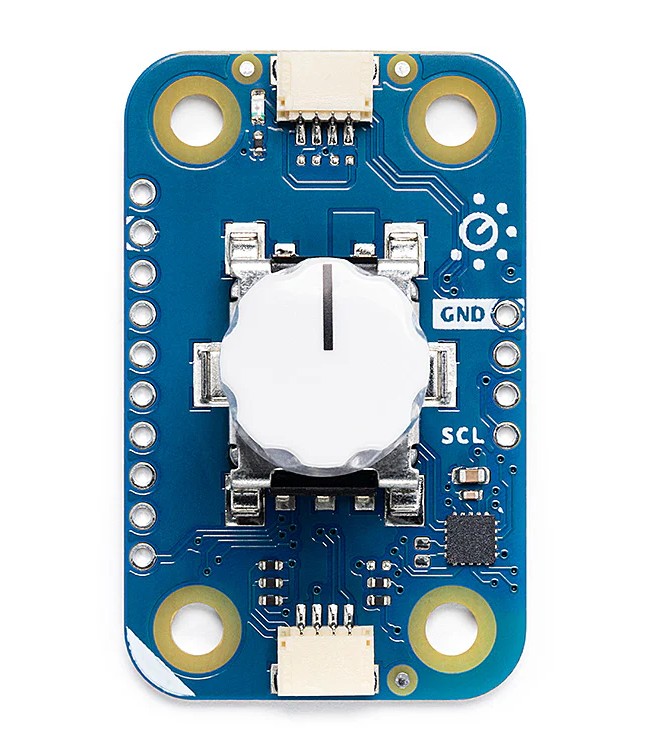

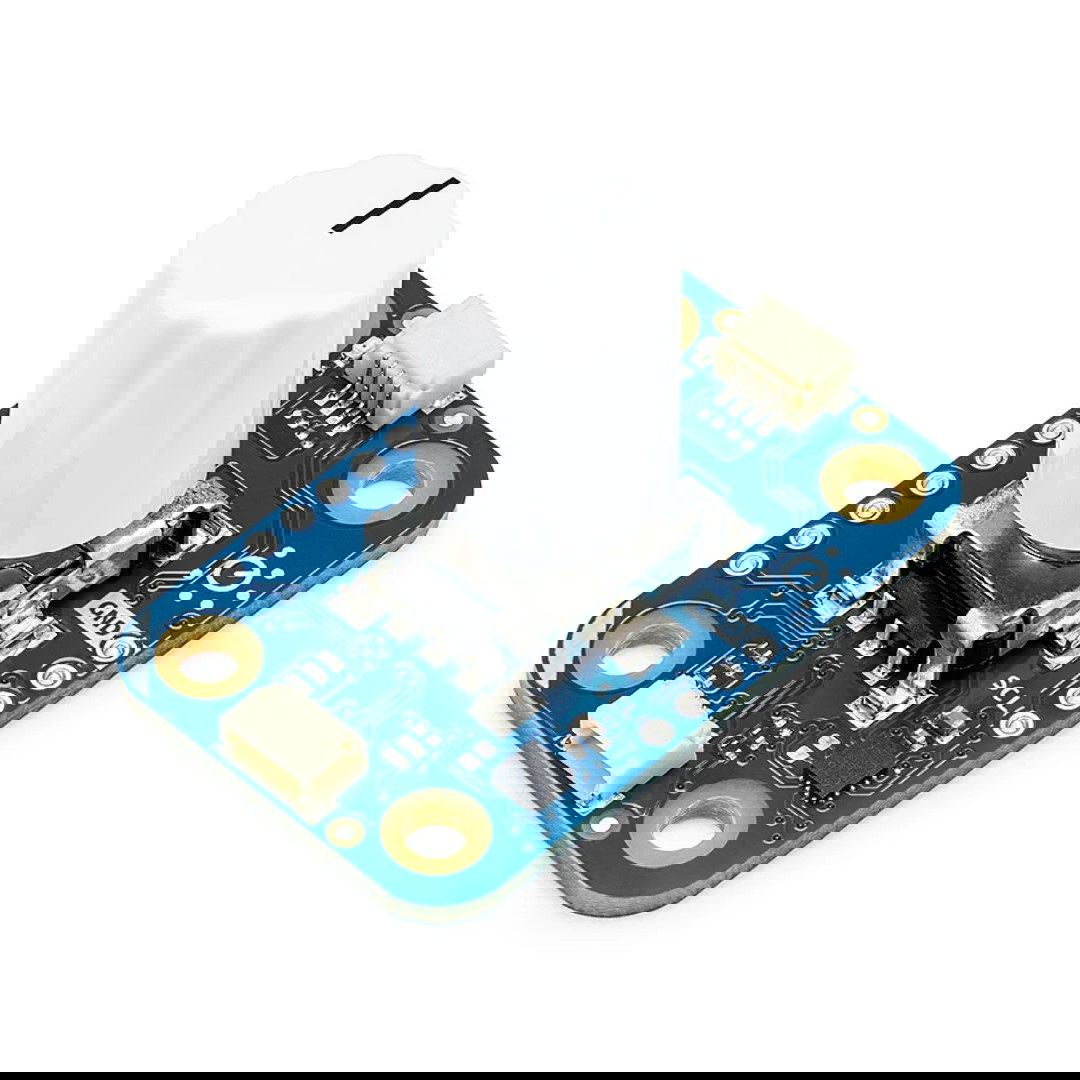

Enkoder obrotowy z wbudowanym przełącznikiem SPST.
Główne cechy modułu
- Obrotowy enkoder PEC11J z przyciskiem: precyzyjne sterowanie wartościami i interakcja za pomocą kliknięcia
- Komunikacja przez I2C: z domyślnym adresem 0x76 (zmiennym programowo)
- Złącze Qwiic: szybkie, bezpieczne i bezlutowe połączenie z płytkami Arduino

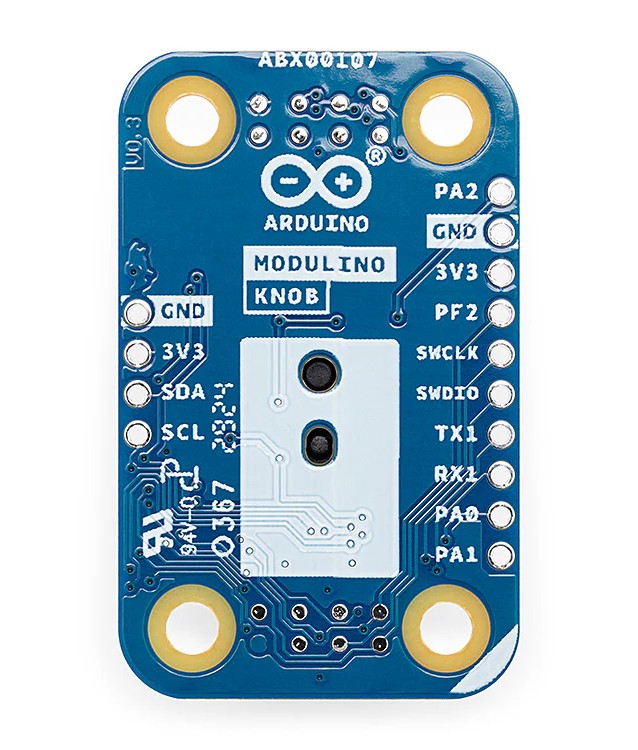

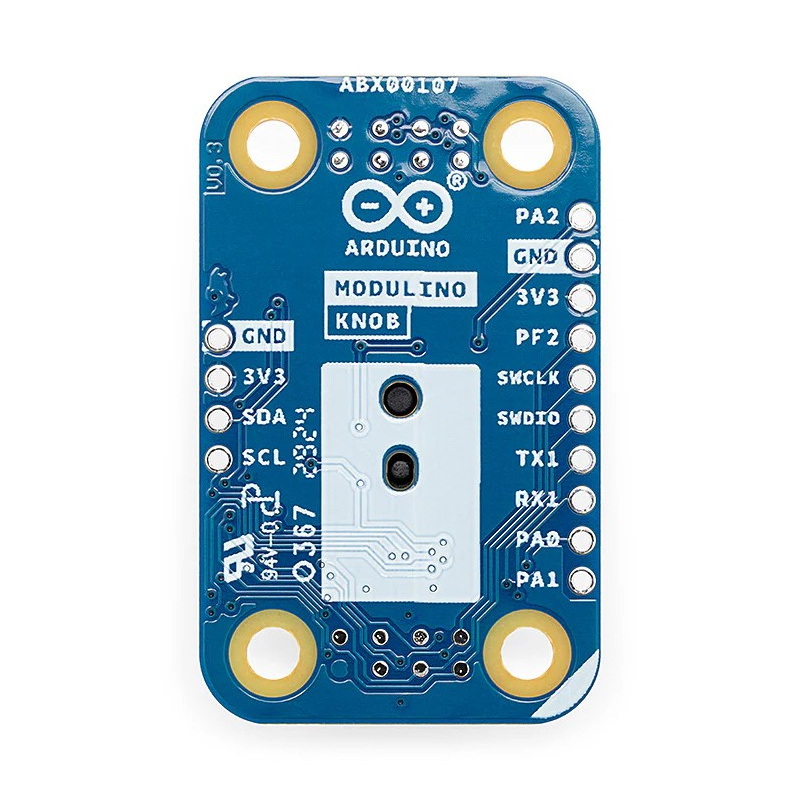

- Lutowane wyprowadzenia: alternatywa dla połączeń Qwiic - GND, 3,3 V, SDA, SCL
- Gotowe biblioteki Modulino: wsparcie dla Arduino i MicroPython z przykładami i szablonami
- Kompaktowy rozmiar: wymiary 41 x 25,36 mm, masa tylko 8,5 g
- Wbudowany mikrokontroler STM32C011: zarządza odczytem impulsów i stanem przycisku
- Plug and play: gotowy do działania od razu po podłączeniu przewodu Qwiic (w zestawie)
Przemyślana łączność i uniwersalne wyprowadzenia
Modulino Knob komunikuje się z płytkami głównymi, takimi jak Arduino za pomocą interfejsu I2C, wykorzystując złącze Qwiic do szybkiego i bezproblemowego połączenia. Domyślny adres 0x76 można łatwo zmienić za pomocą oprogramowania, co umożliwia podłączenie wielu modułów w jednej sieci. W przypadku projektów niestandardowych lub prototypów na płytce stykowej, dostępne są lutowane wyprowadzenia GND, 3,3 V, SDA, SCL, zapewniające elastyczność montażu i kompatybilność z różnymi rozwiązaniami sprzętowymi.

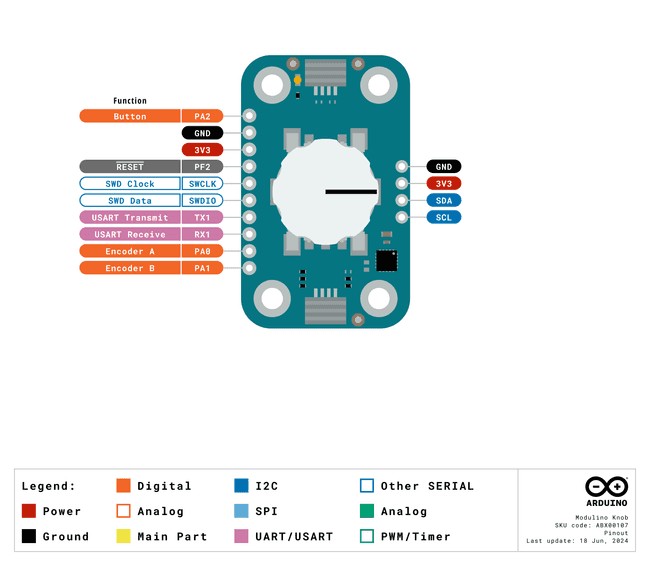

Schemat wyprowadzeń.
Modulino Knob łączy się za pomocą Qwiic z Arduino Uno R4 WiFi lub innymi kompatybilnymi płytkami. Dostępne są również piny do lutowania.
Wieloplatformowe sterowanie i łatwe programowanie
Modulino Knob obsługuje środowiska Arduino IDE, Arduino CLI oraz Arduino Cloud, oferując gotowe przykłady kodu do odczytu pozycji enkodera i stanu przycisku. Dzięki wsparciu dla MicroPythona, moduł jest również idealnym wyborem do zastosowań edukacyjnych i projektów eksperymentalnych. Oficjalna biblioteka Modulino umożliwia szybkie rozpoczęcie pracy nawet osobom bez doświadczenia - wystarczy kilka linii kodu, by stworzyć własny interfejs fizyczny z pokrętłem.
Zastosowania w praktyce
Modulino Knob to idealne rozwiązanie dla projektów, które wymagają interaktywnej kontroli parametrów - od regulacji jasności czy głośności, po nawigację po menu i interfejsach użytkownika. Znajdzie zastosowanie w urządzeniach IoT, systemach audio, automatyce, grach edukacyjnych i wielu innych interaktywnych aplikacjach. Możliwość obrotu i kliknięcia sprawia, że jest to jeden z najbardziej uniwersalnych elementów sterujących.
Specyfikacja techniczna modułu
- Enkoder: PEC11J z przyciskiem SPST
- Mikrokontroler: STM32C011F4
- Interfejs komunikacyjny: I2C (adres domyślny 0x76, zmienny programowo)
- Złącze: Qwiic + wyprowadzenia lutownicze (GND, 3,3 V, SDA, SCL)
- Napięcie zasilania: 3,3 V
- Kompatybilność: Arduino Uno R4 WiFi, Nano 33 BLE, Nano RP2040, Nano ESP32, Nano Matter i inne
- Wymiary: 41 x 25,36 mm
- Masa: 8,5 g
Zawartość zestawu
- Modulino Knob ABX00107
- Przewód Qwiic 5 cm

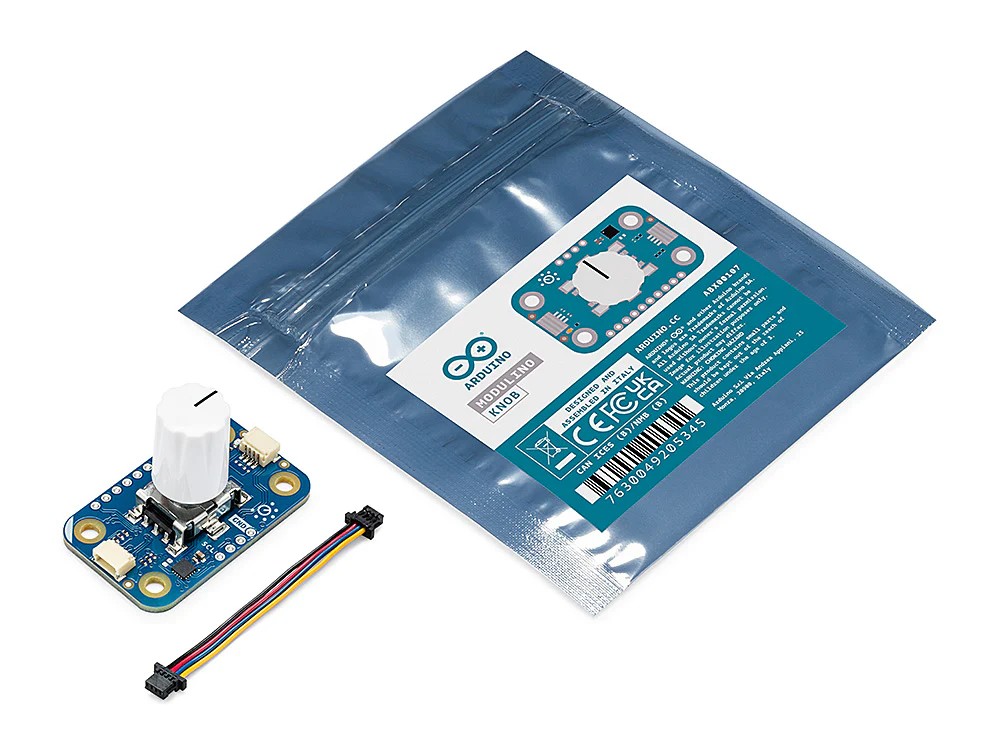

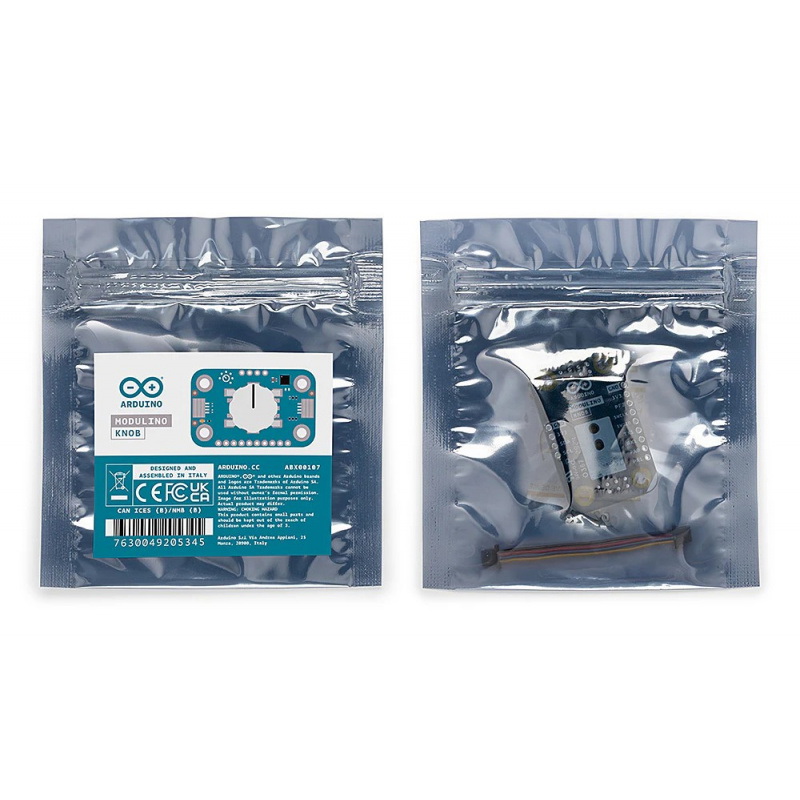

Elementy wchodzące w skład zestawu.
