Opis produktu: Arduino Modulino Hub - multiplekser I2C 8-kanałowy - TCA9548ARGER - Qwiic - ABX00100
Modulino Hub to praktyczny moduł rozszerzający magistralę I2C o osiem niezależnych kanałów. Dzięki zastosowaniu układu TCA9548ARGER każdy podłączony czujnik lub moduł może pracować na oddzielnej linii I2C, co pozwala wygodnie tworzyć rozbudowane projekty bez problemu z powtarzającymi się adresami. Moduł wykorzystuje złącza Qwiic, dlatego połączenia są szybkie, uporządkowane i nie wymagają lutowania przewodów sygnałowych. Sprawdzi się w projektach edukacyjnych, prototypach IoT, systemach pomiarowych oraz zaawansowanych konstrukcjach z wieloma czujnikami. Hub współpracuje z biblioteką Modulino dla Arduino oraz MicroPython, co ułatwia szybkie rozpoczęcie pracy zarówno początkującym, jak i bardziej doświadczonym użytkownikom.

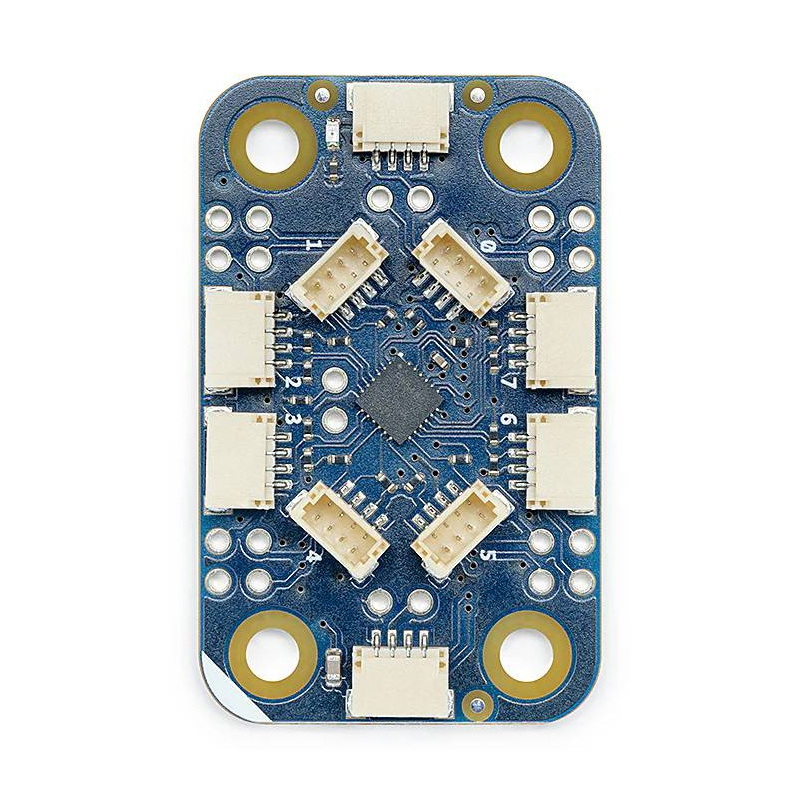

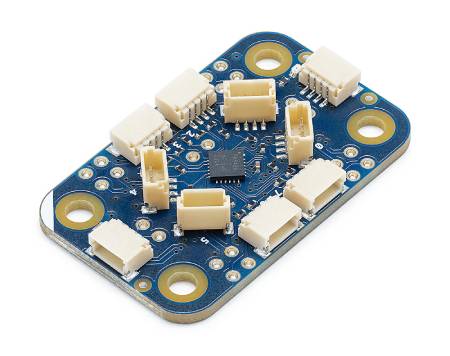

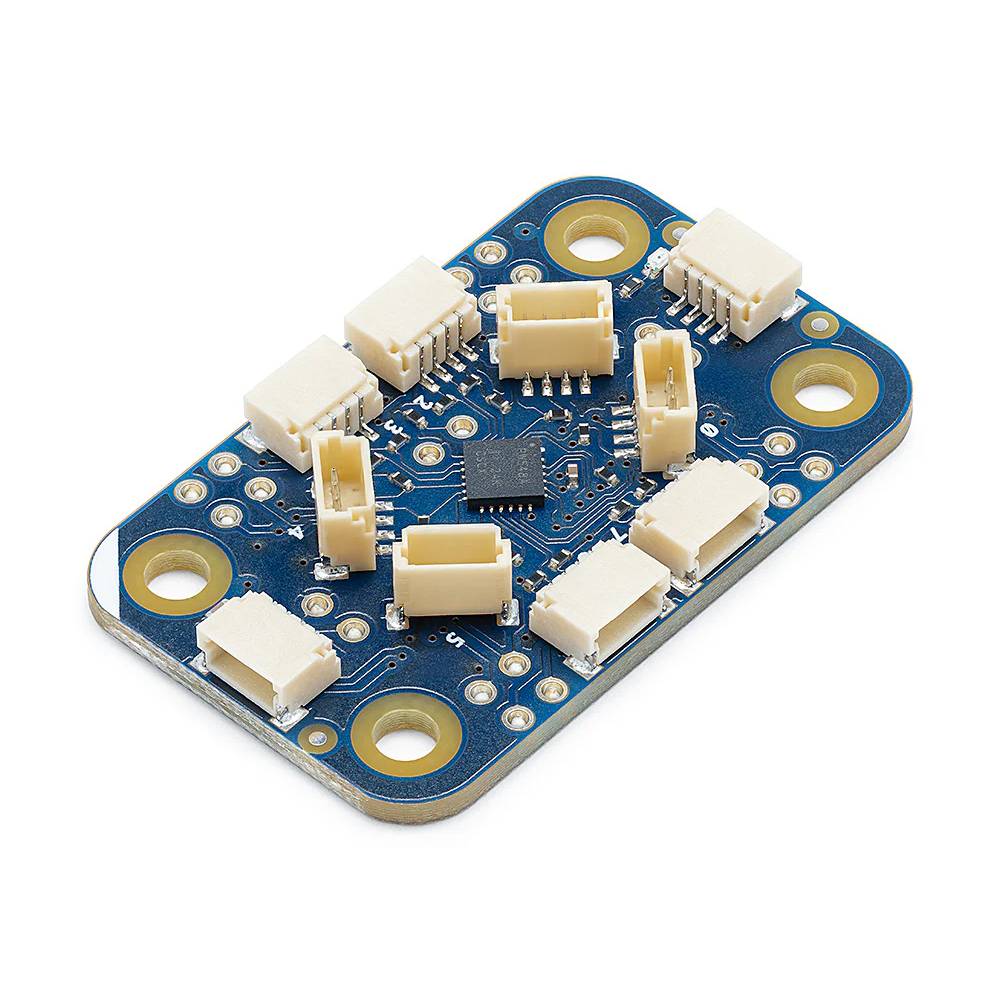

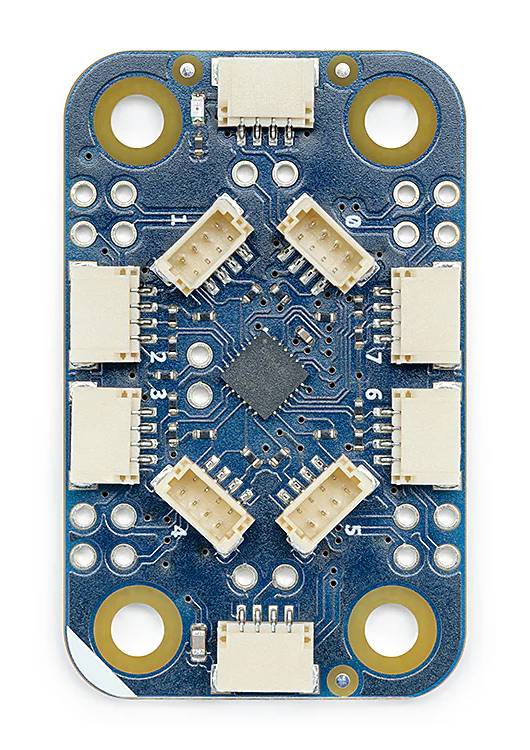

Arduino Modulino Hub - multiplekser I2C 8-kanałowy - TCA9548ARGER - Qwiic - ABX00100.
Modulino Hub sprawdzi się wszędzie tam, gdzie w jednym projekcie trzeba połączyć kilka lub kilkanaście urządzeń I2C.
Główne cechy Modulino Hub
- 8 niezależnych kanałów I2C: umożliwia podłączenie wielu urządzeń Qwiic do jednego projektu Arduino
- Układ TCA9548ARGER: odpowiada za przełączanie kanałów I2C i izolację urządzeń na osobnych magistralach
- Rozwiązywanie konfliktów adresów: pozwala używać kilku takich samych czujników z identycznym adresem I2C
- Złącza Qwiic: zapewniają szybkie połączenie bez konieczności lutowania i bez ręcznego prowadzenia przewodów SDA, SCL, 3,3 V oraz GND
- Możliwość konfiguracji adresu I2C: adres modułu można ustawić za pomocą zworek lutowniczych w zakresie od 0x70 do 0x77
- Skalowalna konstrukcja: pozwala połączyć do ośmiu modułów Hub na jednej magistrali, uzyskując do 64 niezależnych kanałów I2C
- Zgodność z Arduino Modulino: współpracuje z modułami z serii Modulino oraz narzędziami Arduino IDE, Arduino CLI i Arduino Cloud
- Kompaktowe wymiary: niewielka płytka o długości 41 mm i szerokości 25,36 mm łatwo mieści się w obudowach i prototypach
Wyprowadzenia, łączność i kompatybilność Modulino Hub
Modulino Hub został wyposażony w łącznie 10 złączy Qwiic - 2 wejściowe oraz 8 wyjściowych. Złącza wejściowe służą do połączenia modułu z płytką główną, np. Arduino UNO R4 WiFi, Arduino UNO Q lub płytkami Arduino Nano za pomocą Arduino Nano Connector Carrier. Osiem złączy wyjściowych umożliwia podłączenie czujników, aktuatorów i innych modułów I2C, przy czym każde urządzenie może pracować na oddzielnym kanale. Łączność odbywa się przez magistralę I2C z poziomem logicznym 3,3 V. Na wszystkich kanałach zastosowano rezystory podciągające 4,7 kΩ, co zwiększa stabilność komunikacji i upraszcza integrację z kompatybilnymi urządzeniami Qwiic. Adres I2C multipleksera można konfigurować sprzętowo za pomocą zworek lutowniczych umieszczonych na płytce. Zakres możliwych adresów wynosi od 0x70 do 0x77, dzięki czemu w jednym projekcie można wykorzystać kilka modułów Modulino Hub. Takie rozwiązanie pozwala stworzyć rozbudowaną, uporządkowaną sieć czujników I2C bez konfliktów adresów.

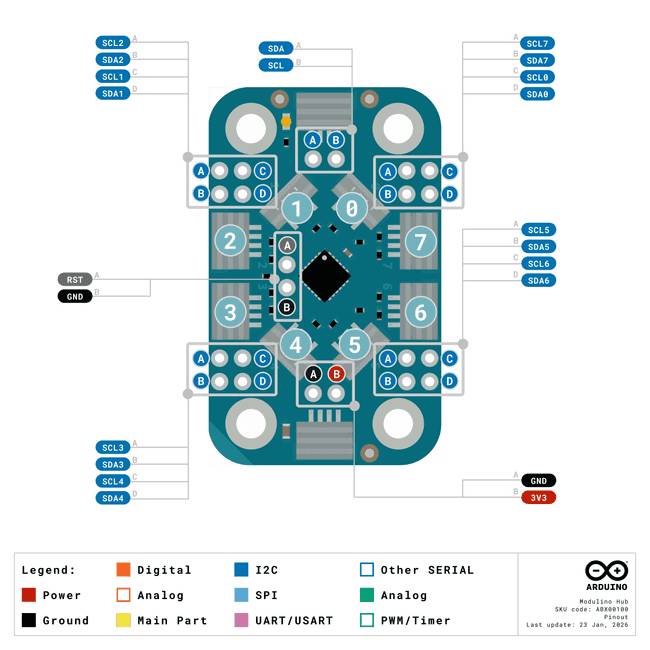

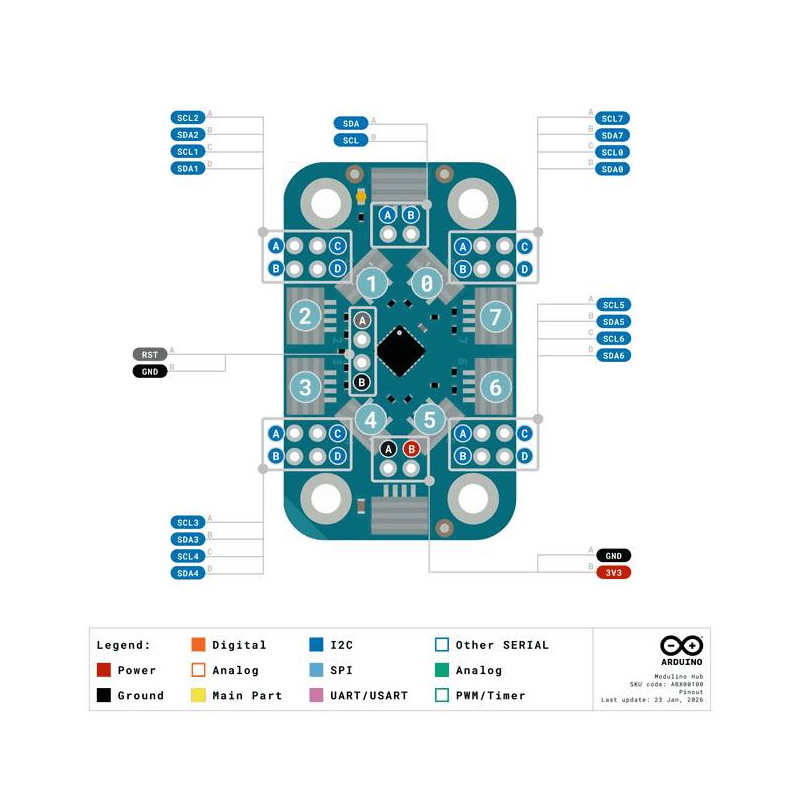

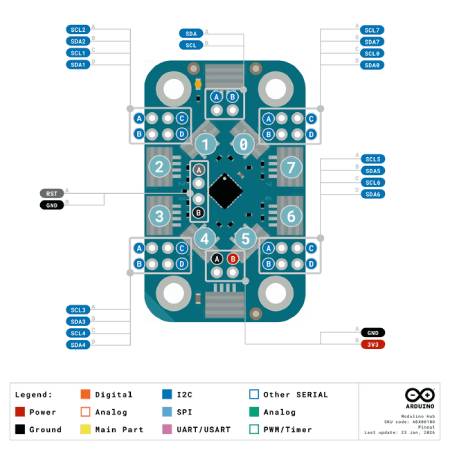

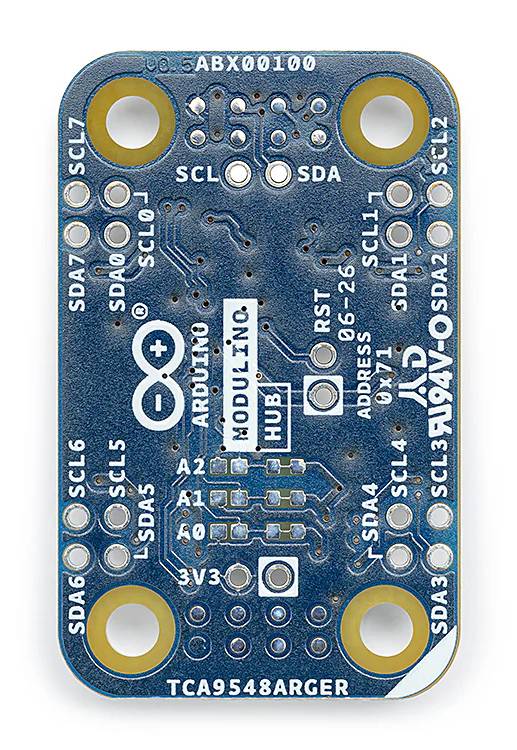

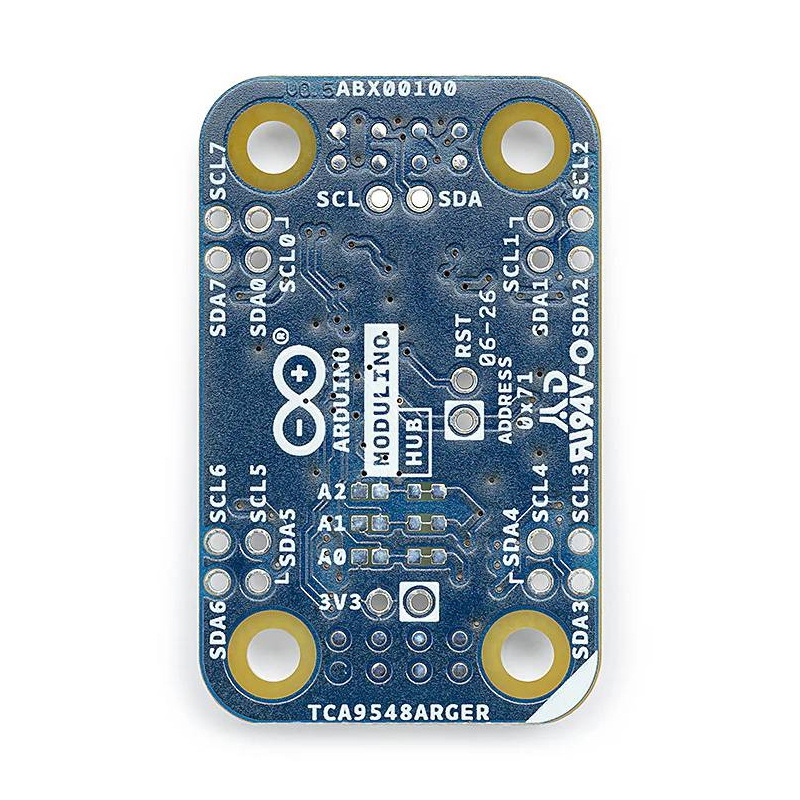

Schemat wyprowadzeń.
Moduł ułatwia rozbudowę gotowych projektów bez konieczności zmiany całej architektury sprzętowej.
Programowanie multipleksera I2C Arduino Modulino Hub
Modulino Hub może być programowany w środowisku Arduino IDE, z wykorzystaniem Arduino CLI oraz przy użyciu narzędzi dostępnych w ekosystemie Arduino. Producent udostępnia bibliotekę Modulino, która wspiera język Arduino oraz MicroPython. Biblioteka upraszcza obsługę poszczególnych kanałów I2C i pozwala szybciej rozpocząć pracę z wieloma czujnikami. W praktyce programowanie polega na wyborze odpowiedniego kanału multipleksera, a następnie komunikacji z urządzeniem I2C podłączonym do tego kanału. Początkujący użytkownicy mogą korzystać z gotowych przykładów i dokumentacji Arduino, a bardziej zaawansowani twórcy mogą dostosowywać konfigurację sprzętową oraz adresy modułów do indywidualnych wymagań projektu.
Specyfikacja techniczna Modulino Hub
- Główny układ: TCA9548ARGER
- Interfejs komunikacyjny: I2C przez złącza Qwiic
- Liczba kanałów: 8 niezależnych magistral I2C
- Liczba złączy Qwiic: 10, w tym 2 wejściowe i 8 wyjściowych
- Napięcie pracy: 3,3 V
- Adres I2C: od 0x70 do 0x77, konfigurowany sprzętowo za pomocą zworek lutowniczych
- Adres według danych sklepu Arduino: 0x71
- Rezystory podciągające: 4,7 kΩ na wszystkich kanałach
- Pobór prądu przy nieaktywnych kanałach: 1,5 mA
- Pobór prądu przy aktywnych kanałach: 3,5 mA
- Kompatybilne płytki: Arduino UNO R4 WiFi, Arduino UNO Q, Arduino Nano 33 IoT, Nano 33 BLE, Nano 33 BLE Sense, Nano RP2040 Connect, Nano ESP32, Nano Matter, Arduino Nano Connector Carrier
- Obsługiwane środowiska: Arduino IDE, Arduino CLI
- Obsługiwane biblioteki: Arduino Modulino, Arduino Modulino MicroPython
- Wymiary: 41 x 25,36 mm
- Masa: 4,4 g
Zawartość zestawu
- Modulino Hub
- Przewód Qwiic o długości 5 cm

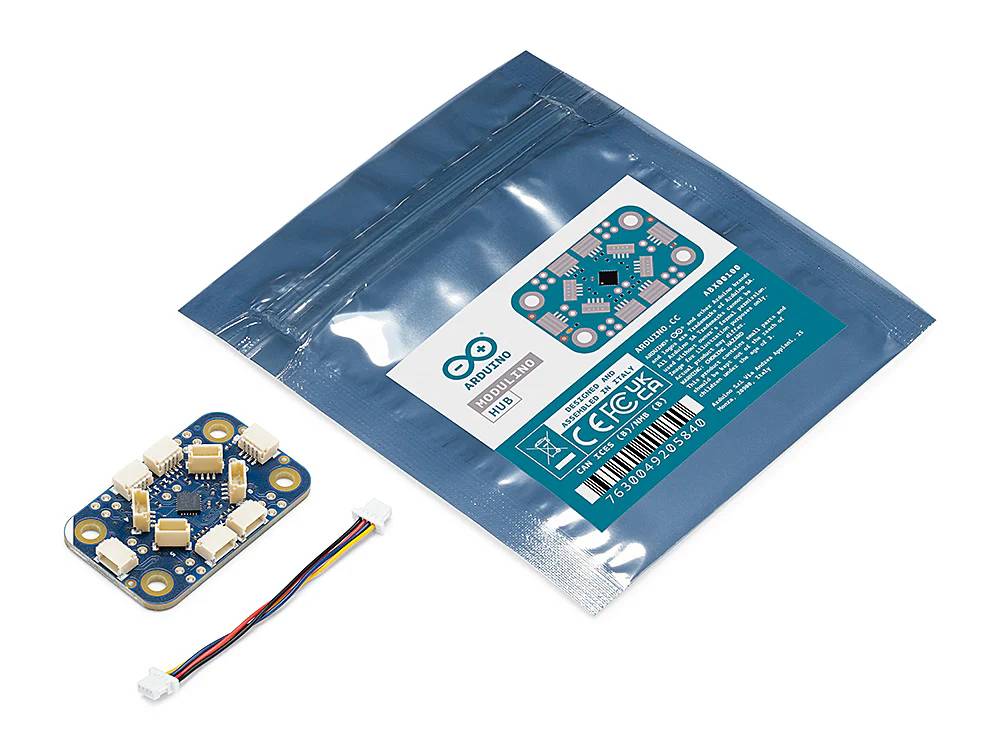

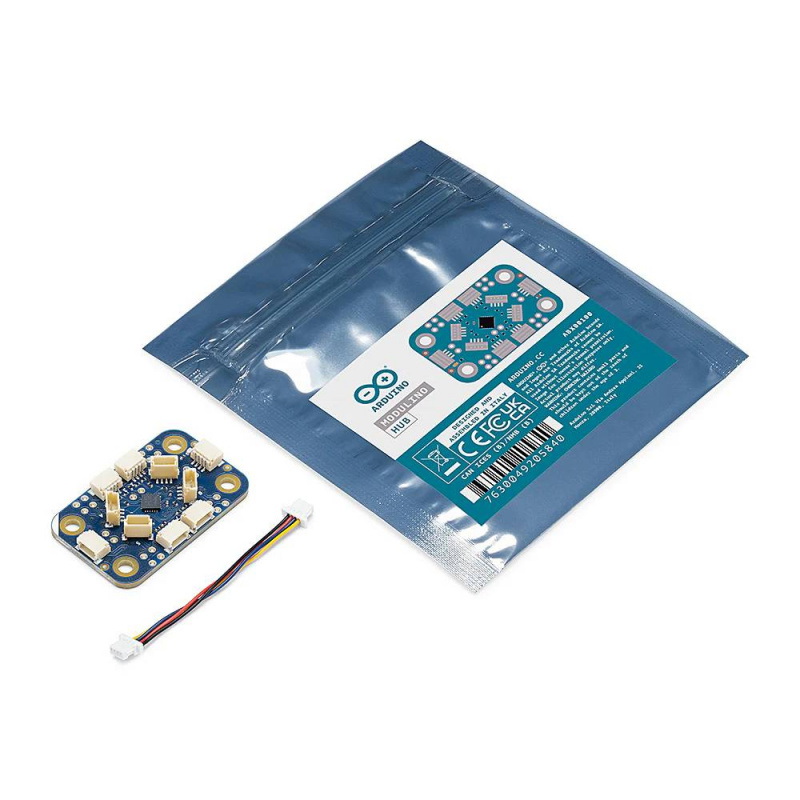

Elementy wchodzące w skład zestawu.
