Opis produktu: Arduino Modulino Extender - wzmacniacz sygnału I2C - LTC4311 - Qwiic - ABX00174

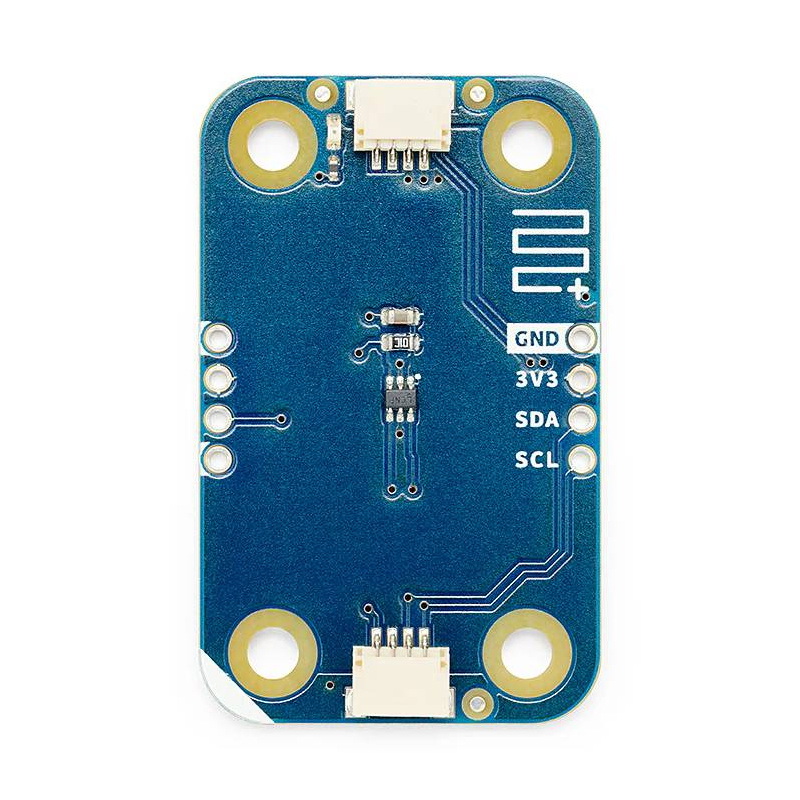

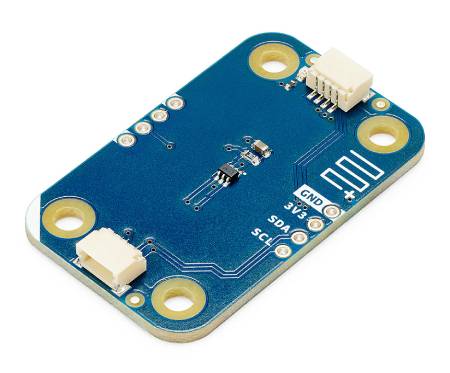

Modulino Extender to gotowy do użycia moduł z rodziny Arduino Modulino, zaprojektowany do rozszerzania zasięgu komunikacji I2C poza typowe ograniczenia krótkich połączeń. Układ oparty na akceleratorze I2C LTC4311 poprawia jakość sygnału na liniach SDA i SCL, dzięki czemu możliwe jest stabilne połączenie pomiędzy oddalonymi węzłami, czujnikami i modułami wykonawczymi. Moduł działa w pełni sprzętowo - nie ma adresu I2C, nie wymaga konfiguracji i nie wykorzystuje specjalnych komend. Wystarczy umieścić go na magistrali, najlepiej blisko kontrolera lub przed dłuższym odcinkiem przewodu, aby poprawić niezawodność transmisji. To wygodne rozwiązanie dla projektów Arduino, w których czujniki lub moduły Modulino muszą pracować w różnych częściach obudowy, makiety, instalacji edukacyjnej albo systemu IoT.
Wystarczy umieścić Modulino Extender na magistrali I2C, aby poprawić jakość sygnału.
Główne cechy modułu Modulino Extender
- Akcelerator I2C LTC4311: poprawia jakość sygnałów SDA i SCL, wspierając stabilną komunikację na dłuższych odcinkach przewodów
- Zasięg do 30 m: moduł został przetestowany z przewodami Cat5e i Cat6 STP/FTP na odległość do 30 m
- Brak adresu I2C: działa transparentnie na magistrali i nie zajmuje adresu, dzięki czemu nie powoduje konfliktów z innymi urządzeniami
- Praca bez konfiguracji: nie wymaga dodatkowych bibliotek, ustawień ani zmian w kodzie projektu
- Łączność Qwiic: pozwala szybko podłączyć moduł do płytek Arduino i urządzeń zgodnych ze standardem Qwiic
- Zgodność z Modulino: współpracuje z innymi modułami z rodziny Arduino Modulino w układach typu daisy-chain
- Niskie zużycie energii: typowy pobór prądu wynosi około 200 µA
- Kompaktowa konstrukcja: niewielka płytka 41 x 25,36 mm ułatwia montaż w obudowach, instalacjach i prototypach
Łączność, wyprowadzenia i kompatybilność z Arduino
Modulino Extender pracuje jako transparentny element magistrali I2C pass-through, dlatego nie wymaga osobnego adresowania i nie zmienia sposobu komunikacji z podłączonymi urządzeniami. Do połączenia z płytką główną i modułami można użyć złączy Qwiic lub pól lutowniczych z liniami 3,3 V, GND, SDA i SCL. Moduł jest zgodny z Arduino UNO R4 WiFi, Arduino UNO Q oraz wybranymi płytkami Arduino Nano, między innymi Nano 33 IoT, Nano 33 BLE, Nano RP2040 Connect, Nano ESP32 i Nano Matter. W przypadku płytek Nano wygodne podłączenie zapewnia Arduino Nano Connector Carrier. Do wydłużania magistrali producent zaleca przewody Cat5e lub Cat6 STP/FTP, które pomagają zachować integralność sygnału w większych instalacjach. Moduł współpracuje także ze standardowymi urządzeniami I2C oraz Qwiic pracującymi z logiką 3,3 V.

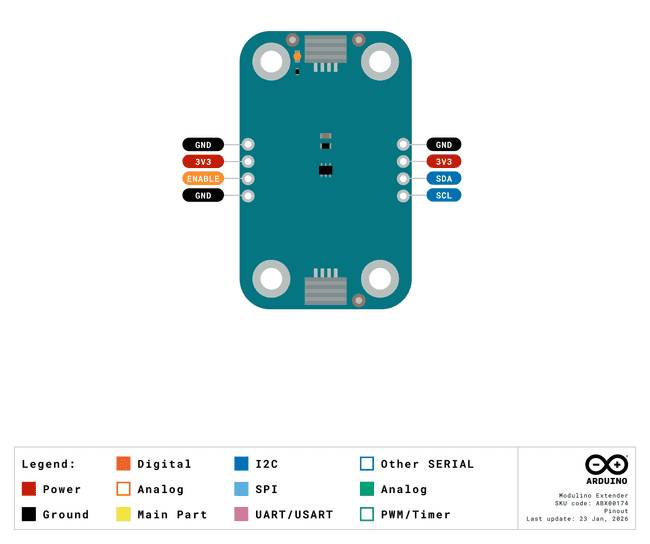

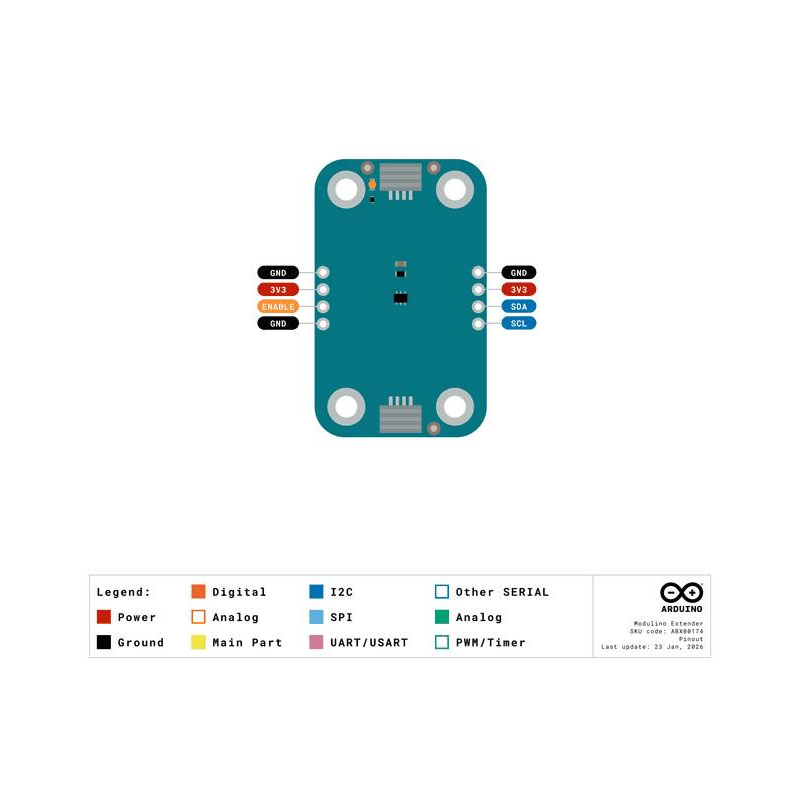

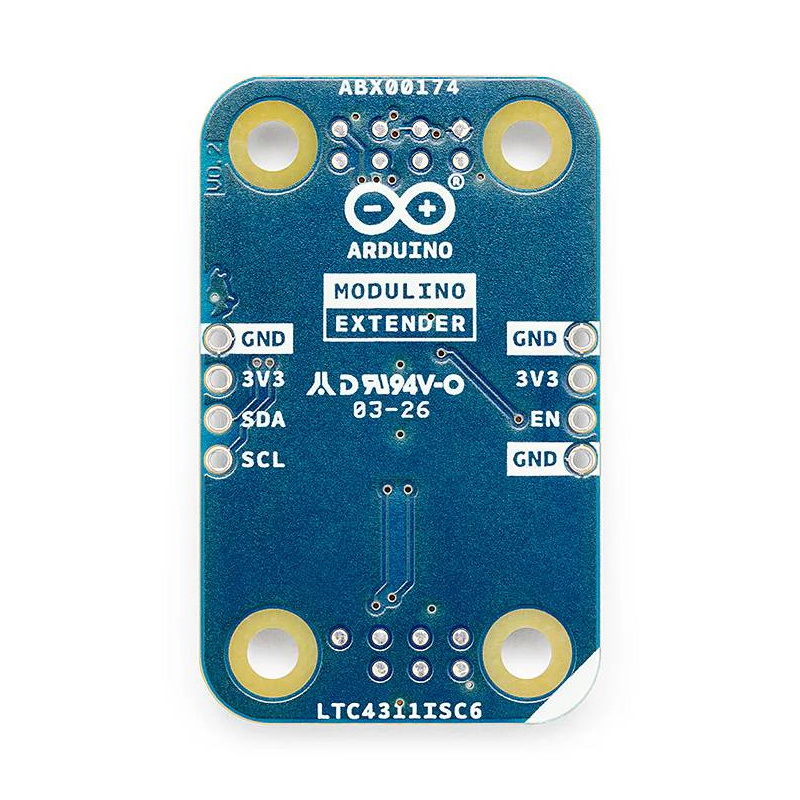

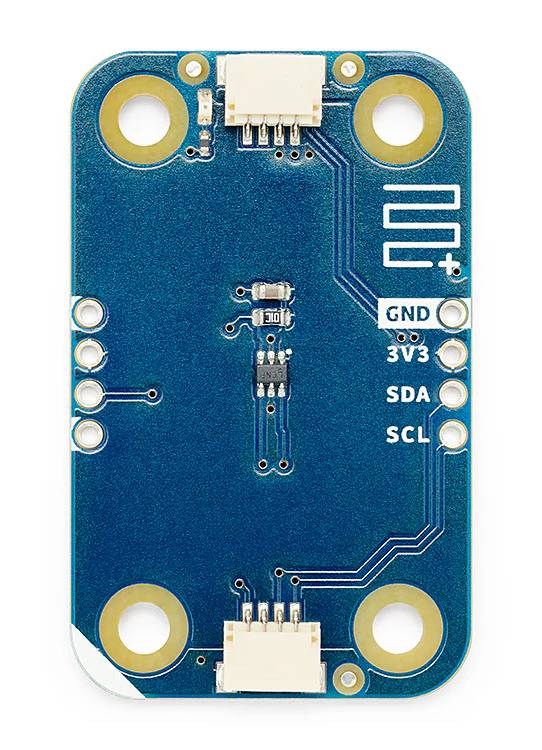

Schemat wyprowadzeń.

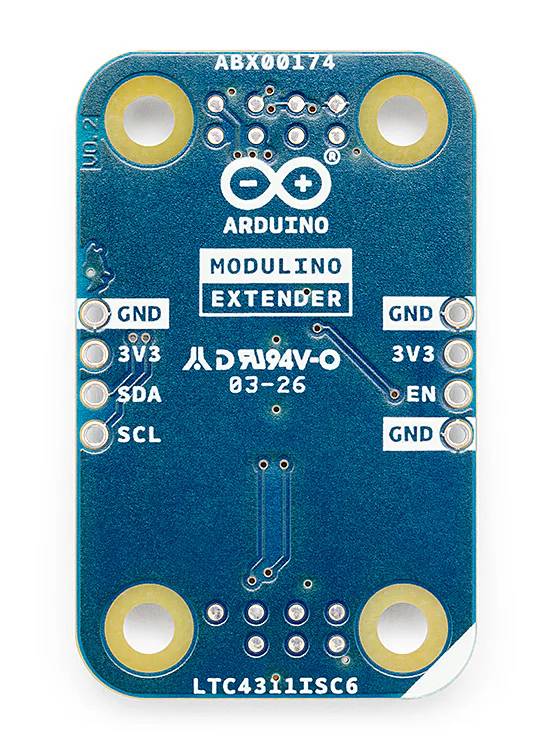

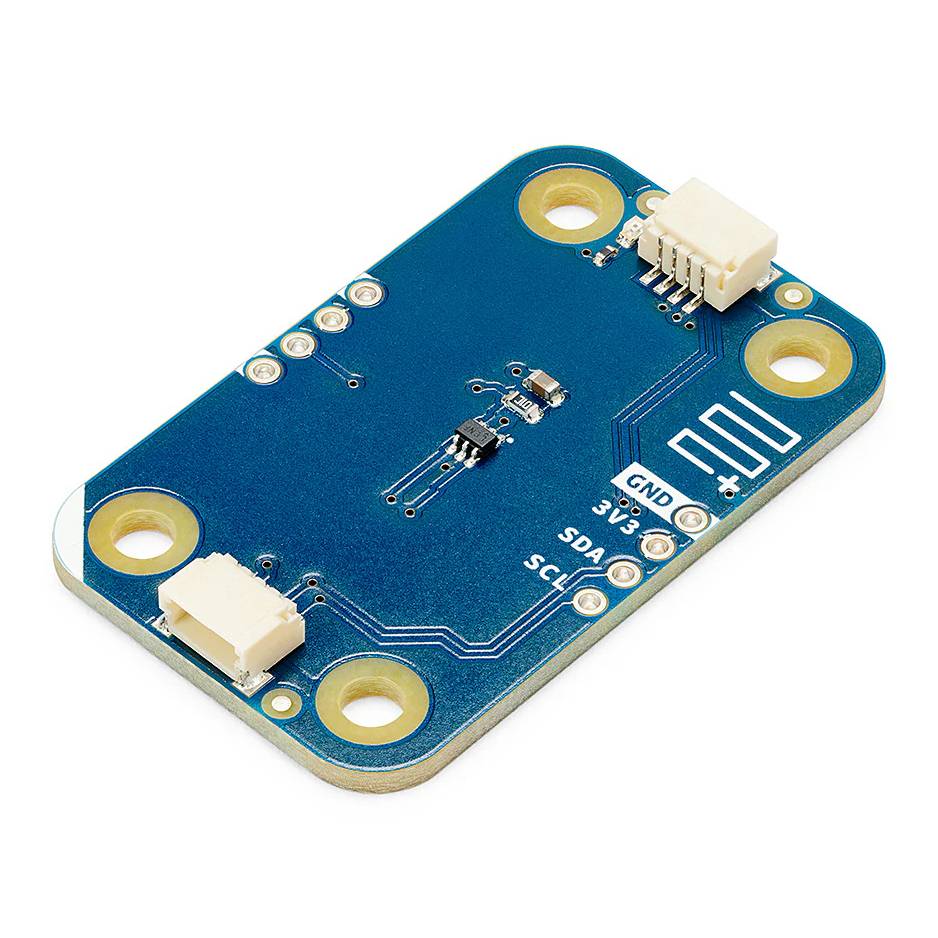

Moduł wyposażono w układ LTC4311.
Programowanie i uruchomienie wzmacniacza I2C
Modulino Extender jest modułem w pełni sprzętowym, dlatego nie wymaga programowania, instalowania bibliotek ani dodawania specjalnych funkcji w kodzie. Nie ma własnego adresu I2C i nie jest widoczny jako klasyczne urządzenie peryferyjne na magistrali, ponieważ jego zadaniem jest poprawa parametrów elektrycznych sygnału. W praktyce wystarczy podłączyć go do magistrali I2C, najlepiej blisko kontrolera lub przed długim odcinkiem przewodu, a następnie korzystać z pozostałych modułów tak jak wcześniej. Projekty można nadal tworzyć w Arduino IDE, Arduino CLI, Arduino Cloud lub w środowiskach obsługujących MicroPython, zależnie od używanej płytki głównej i podłączonych modułów. Biblioteka Arduino Modulino może być używana do obsługi innych węzłów z tej serii, ale sam Extender nie wymaga jej do działania.
Specyfikacja techniczna Modulino Extender
- Główny układ: LTC4311ISC6
- Komunikacja: I2C pass-through przez Qwiic lub pola lutownicze
- Adres I2C: brak
- Tryb pracy: transparentny, bez konfiguracji
- Obsługiwana częstotliwość I2C: do 400 kHz
- Maksymalna długość przewodu: do 30 m
- Zalecane przewody do długich połączeń: Cat5e lub Cat6 STP/FTP
- Napięcie pracy: 3,3 V
- Zasilanie: złącze Qwiic lub piny 3,3 V
- Typowy pobór prądu: około 200 µA
- Złącze komunikacyjne: Qwiic
- Wyprowadzenia: 3.3 V, GND, SDA, SCL
- Kompatybilne płytki: Nano 33 IoT, Nano 33 BLE, Nano 33 BLE Sense, Nano RP2040 Connect, Nano ESP32, Nano Matter, UNO R4 WiFi, UNO Q, Arduino Nano Connector Carrier
- Wymiary: 41 x 25,36 mm
- Masa: 4,4 g
Zawartość zestawu
- Modulino Extender
- Przewód Qwiic - żeńskie złącza o długości 10 cm x2

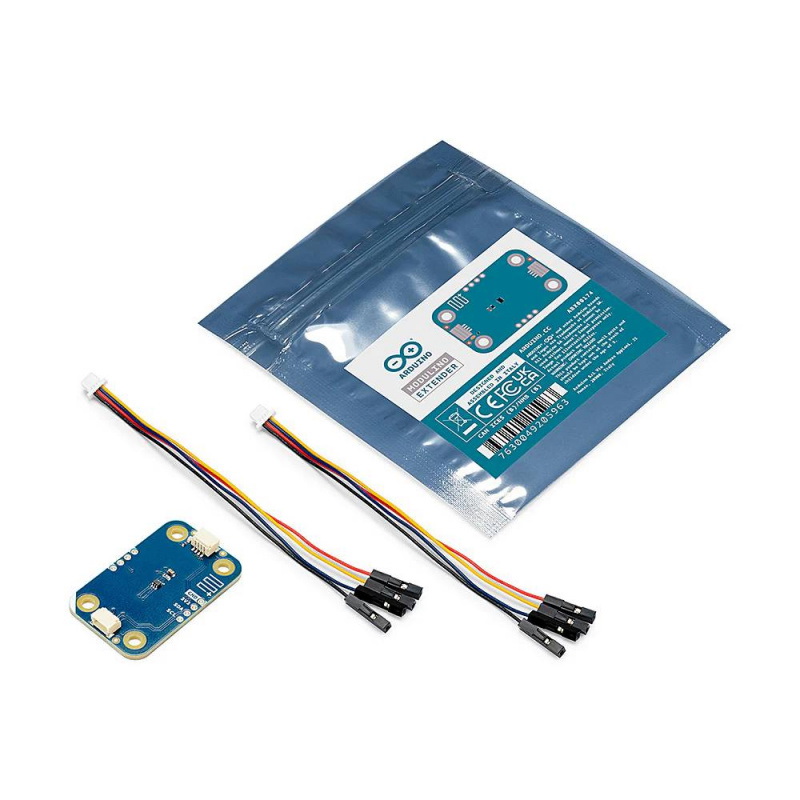

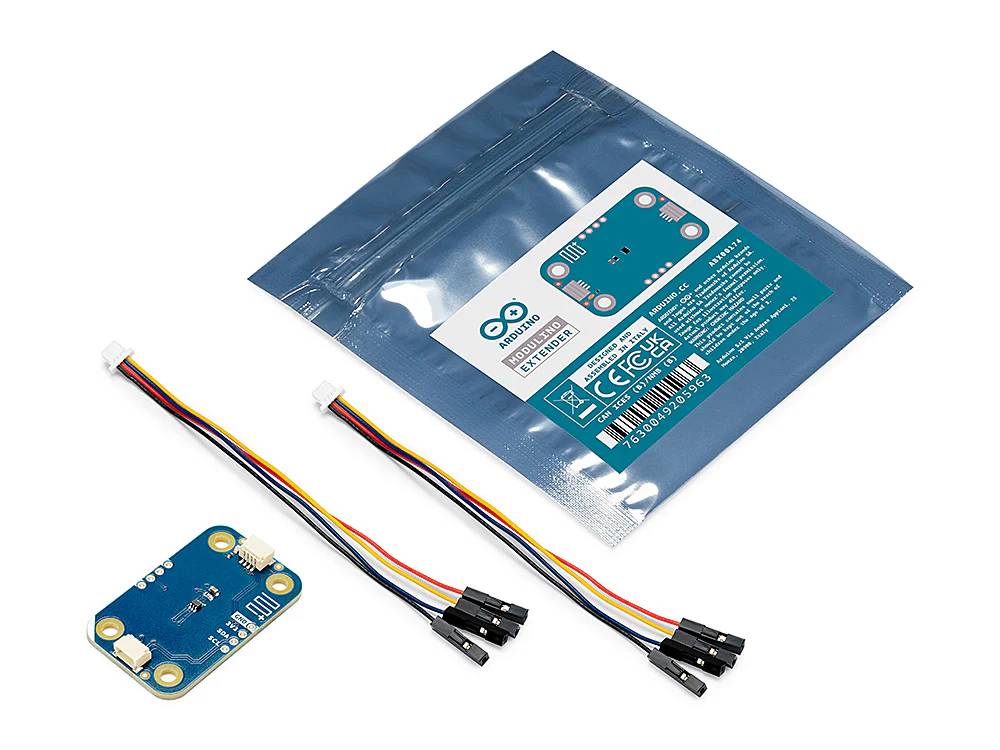

Elementy wchodzące w skład zestawu.
