Opis produktu: Arduino Modulino Vibro - silnik wibracyjny - Qwiic - ABX00130
Modulino Vibro należy do rodziny inteligentnych modułów zaprojektowanych z myślą o szybkim prototypowaniu oraz budowie zaawansowanych systemów IoT. Moduł wykorzystuje silnik wibracyjny osiągający prędkość do 12000 obr./min, zapewniając wyraźne i łatwo wyczuwalne sygnały haptyczne. Komunikacja odbywa się za pośrednictwem magistrali I2C, dzięki czemu do sterowania wymagane są jedynie dwie linie sygnałowe. Wbudowany mikrokontroler STM32C011F4 umożliwia regulację intensywności drgań za pomocą PWM oraz zmianę adresu I2C z poziomu oprogramowania. Moduł jest w pełni zintegrowany z ekosystemem Arduino i współpracuje zarówno z Arduino IDE, jak i środowiskiem MicroPython.

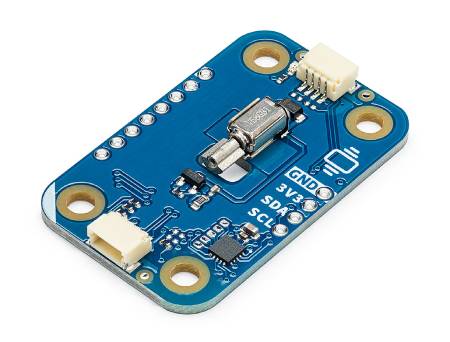

Arduino Modulino Vibro - silnik wibracyjny - Qwiic - ABX00130.

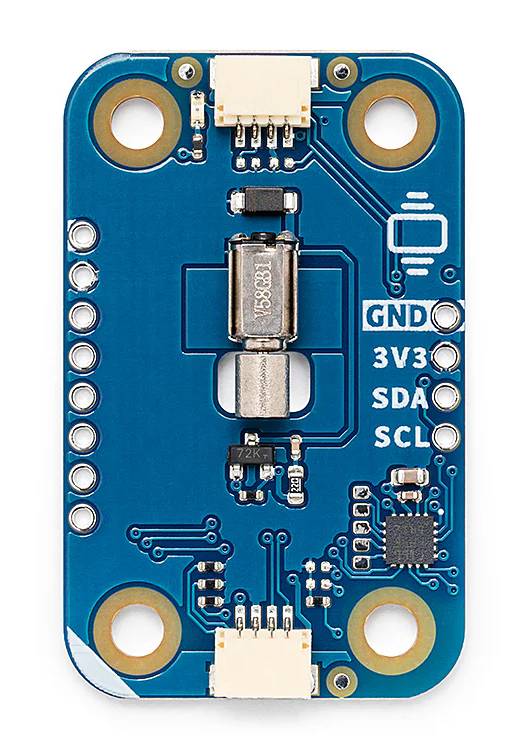

Moduł wykorzystuje silnik wibracyjny osiągający prędkość do 12000 obr./min.
Główne cechy modułu Modulino Vibro
- Silnik wibracyjny VZ43FM1B8230001L: generuje wyraźne sprzężenie haptyczne o prędkości do 12000 obr./min
- Komunikacja I2C: proste sterowanie za pomocą magistrali I2C przez złącza Qwiic
- Regulowana intensywność wibracji: możliwość tworzenia różnych wzorców i poziomów sygnalizacji
- Wbudowany mikrokontroler STM32C011F4: obsługa komunikacji i sterowanie silnikiem przez PWM
- Programowa zmiana adresu I2C: możliwość pracy wielu modułów na jednej magistrali
- Kompaktowa konstrukcja: niewielkie rozmiary ułatwiają integrację z gotowymi urządzeniami
- Technologia Plug and play: szybkie uruchomienie bez konieczności projektowania dodatkowej elektroniki
- Zgodność z Arduino IDE i MicroPython: wygodne programowanie dla początkujących i zaawansowanych użytkowników
Wyprowadzenia, łączność i kompatybilność modułu Vibro
Modulino Vibro komunikuje się za pomocą magistrali I2C dostępnej przez dwa złącza Qwiic oraz dodatkowe pola lutownicze. Interfejs wykorzystuje linie SDA i SCL oraz zasilanie 3,3 V i masę, co pozwala na łatwe tworzenie rozbudowanych systemów czujników i modułów wykonawczych połączonych w jednej magistrali. Domyślny adres urządzenia wynosi 0x3A, jednak może zostać zmieniony programowo, dzięki czemu do jednego mikrokontrolera można podłączyć wiele modułów Vibro jednocześnie. Moduł współpracuje z płytkami Arduino UNO R4 WiFi, Arduino UNO Q, Nano ESP32, Nano 33 IoT, Nano RP2040 Connect, Nano Matter oraz innymi urządzeniami zgodnymi ze standardem Qwiic i napięciem 3,3 V. Dodatkowe wyprowadzenia umożliwiają dostęp do interfejsu SWD, UART oraz sygnałów mikrokontrolera STM32C011F4, co może być przydatne podczas zaawansowanych modyfikacji lub własnych projektów sprzętowych.

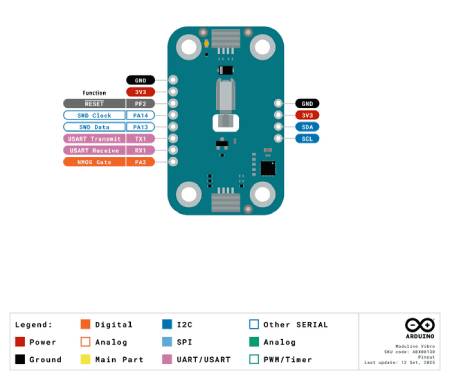

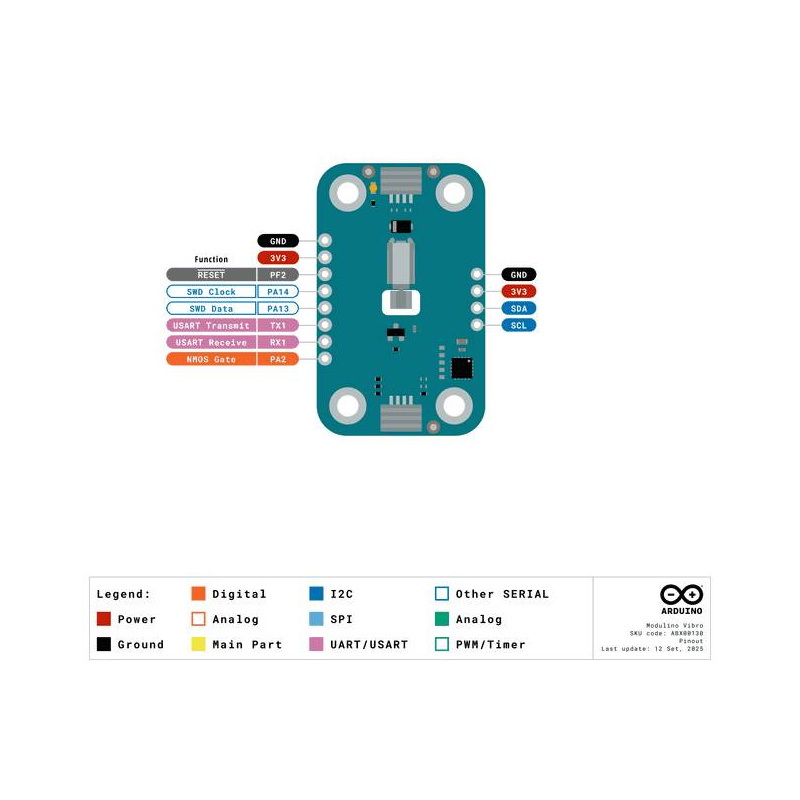

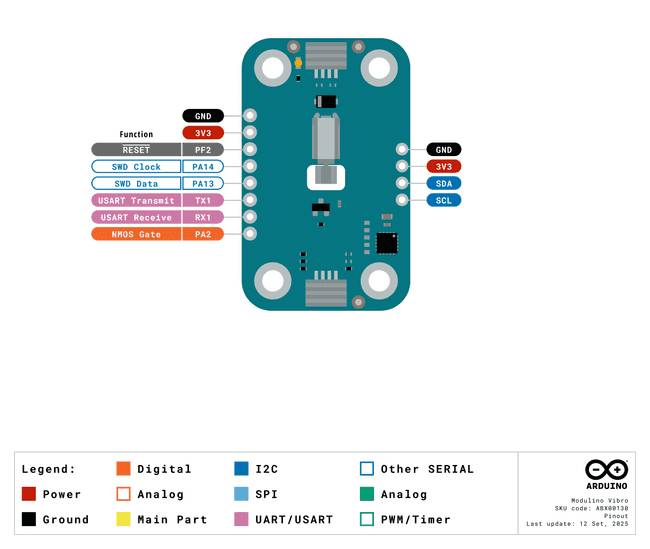

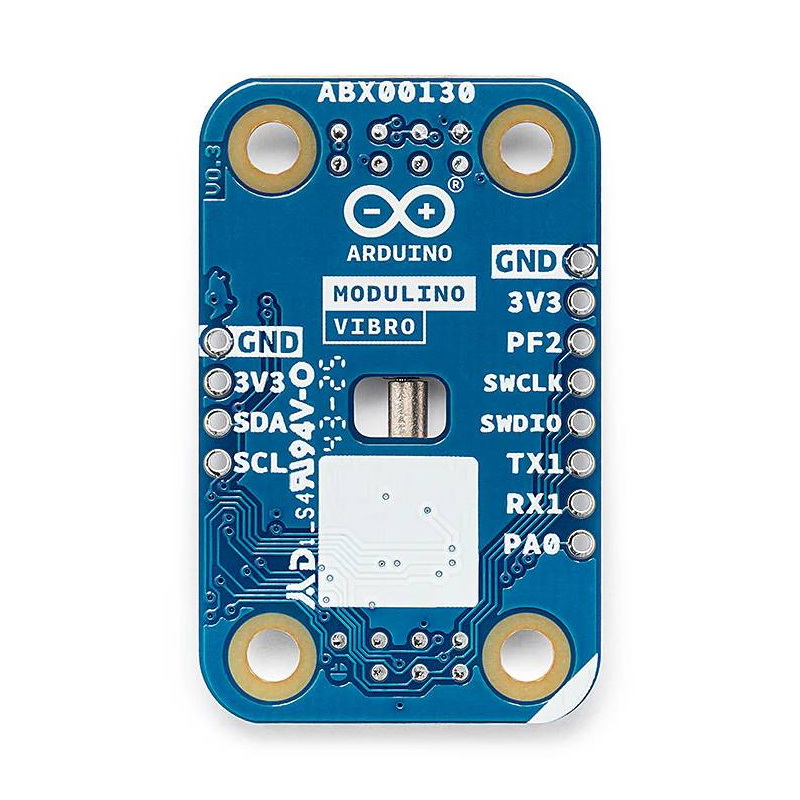

Schemat wyprowadzeń modułu.

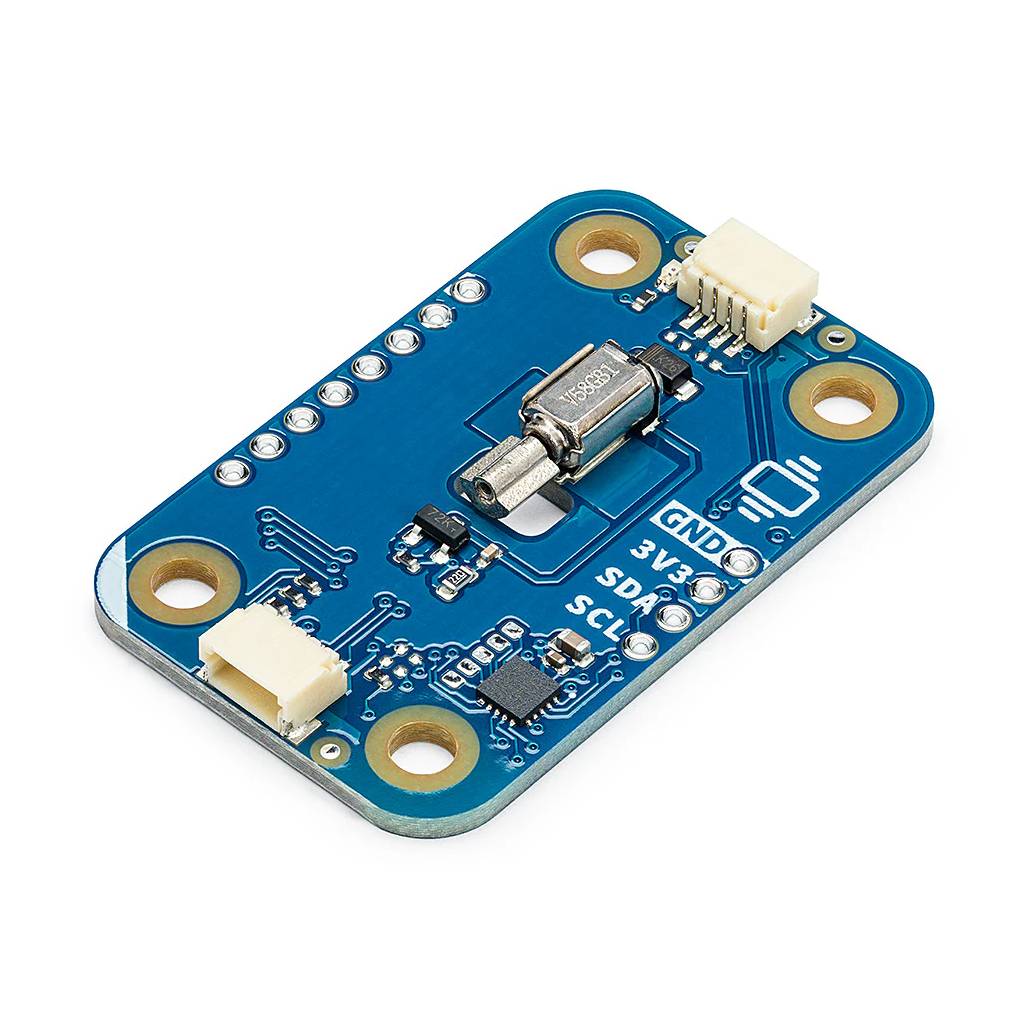

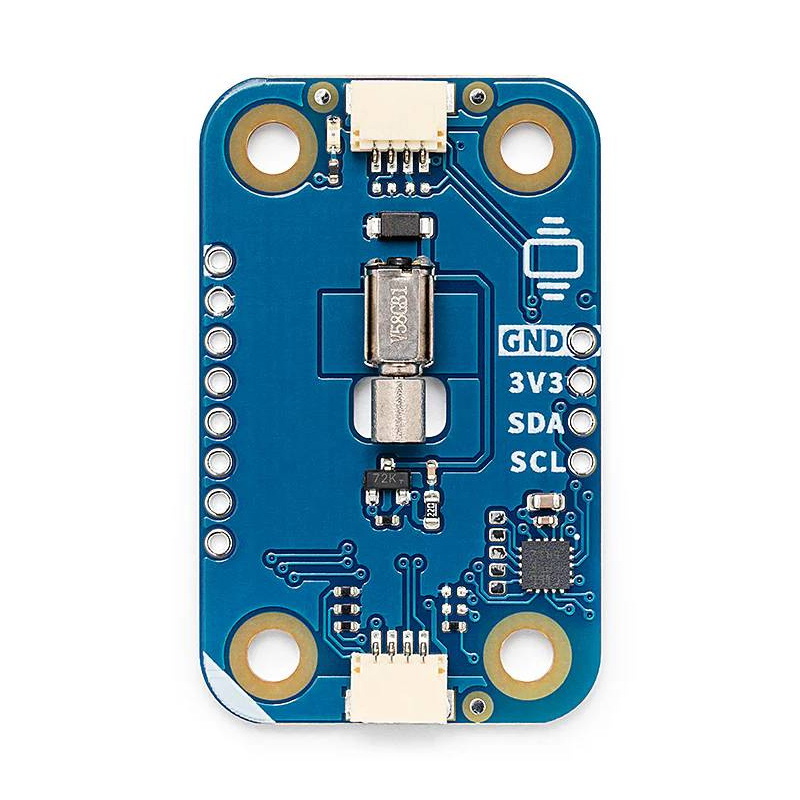

Dzięki niewielkim rozmiarom łatwo zintegrować moduł z projektami mobilnymi.
Programowanie modułu Modulino Vibro
Obsługa modułu została maksymalnie uproszczona dzięki dedykowanej bibliotece Arduino Modulino. Po zainstalowaniu biblioteki możesz sterować czasem działania silnika, poziomem mocy oraz tworzyć własne sekwencje haptyczne za pomocą kilku prostych funkcji. Modulino Vibro obsługuje również środowisko MicroPython, dzięki czemu może być wykorzystywany zarówno w edukacji, jak i profesjonalnych projektach prototypowych. Programista może tworzyć krótkie powiadomienia wibracyjne, alarmy, sygnały ostrzegawcze lub rozbudowane wzorce sprzężenia zwrotnego wykorzystywane w interfejsach użytkownika. Dostępne przykłady kodu pozwalają szybko rozpocząć pracę z modułem oraz poznać zagadnienia związane z komunikacją I2C, sterowaniem PWM i projektowaniem interaktywnych urządzeń elektronicznych.
Specyfikacja techniczna modułu z silnikiem wibracyjnym
- Element wykonawczy: silnik wibracyjny VZ43FM1B8230001L
- Mikrokontroler: STM32C011F4
- Interfejs komunikacyjny: I2C
- Złącza: 2x Qwiic
- Domyślny adres I2C: 0x3A
- Możliwość zmiany adresu I2C: tak, programowo
- Napięcie pracy: 3,3 V
- Prędkość silnika: 12000 obr./min
- Pobór prądu w stanie spoczynku: ok. 3,4 mA
- Typowy pobór prądu podczas pracy: 67 mA
- Maksymalny pobór prądu: 85 mA
- Kompatybilność: Arduino UNO R4 WiFi, UNO Q, Nano ESP32, Nano 33 IoT, Nano 33 BLE, Nano 33 BLE Sense, Nano RP2040 Connect, Nano Matter,
Nano Connector Carrier
- Wymiary: 41 x 25,36 mm
- Masa: 4,4 g
Zawartość zestawu
- Moduł Modulino Vibro
- Przewód Qwiic o długości 5 cm

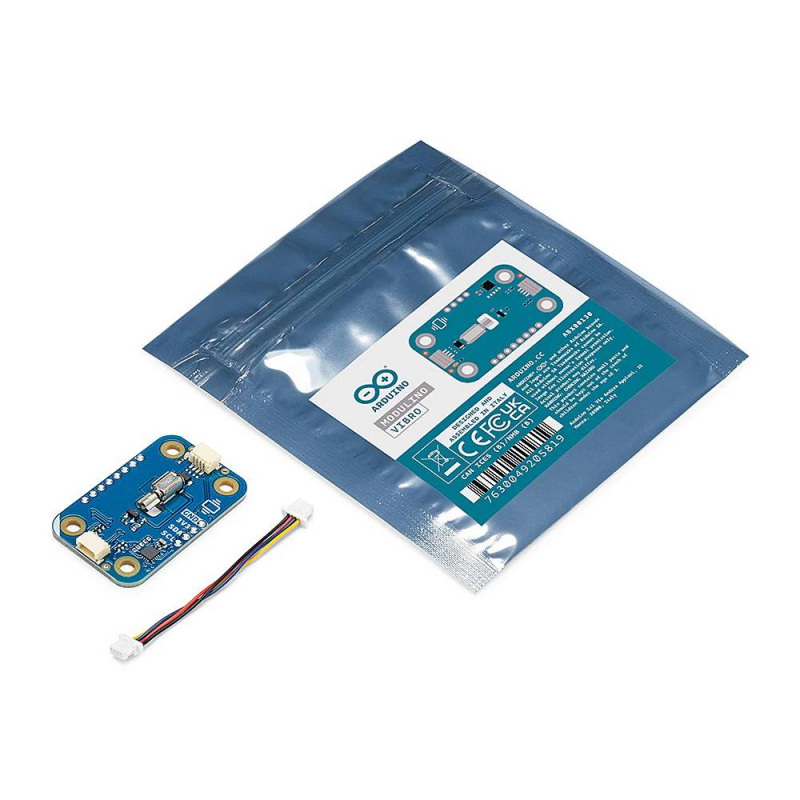

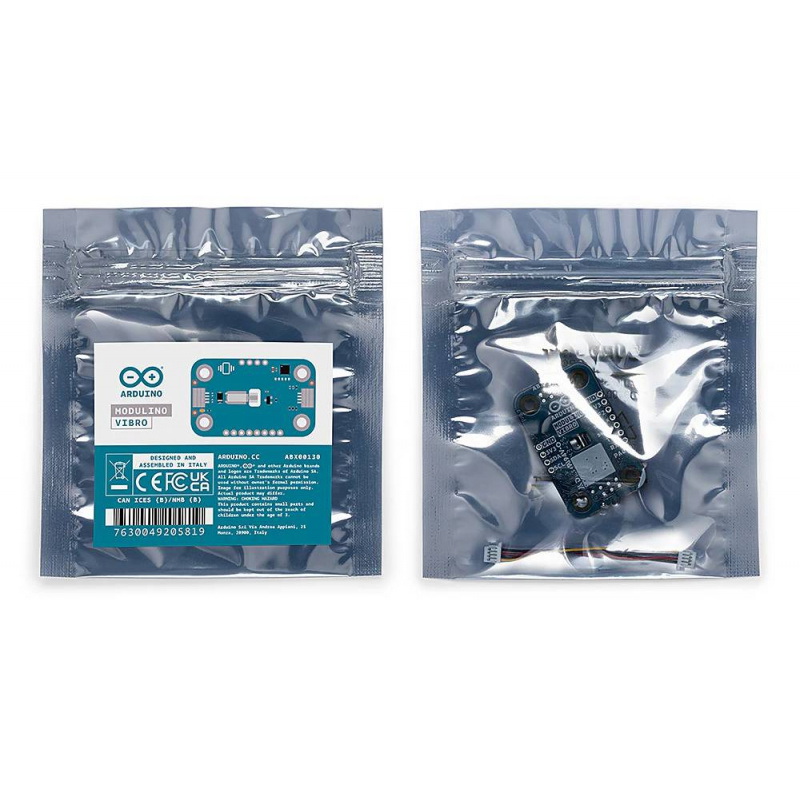

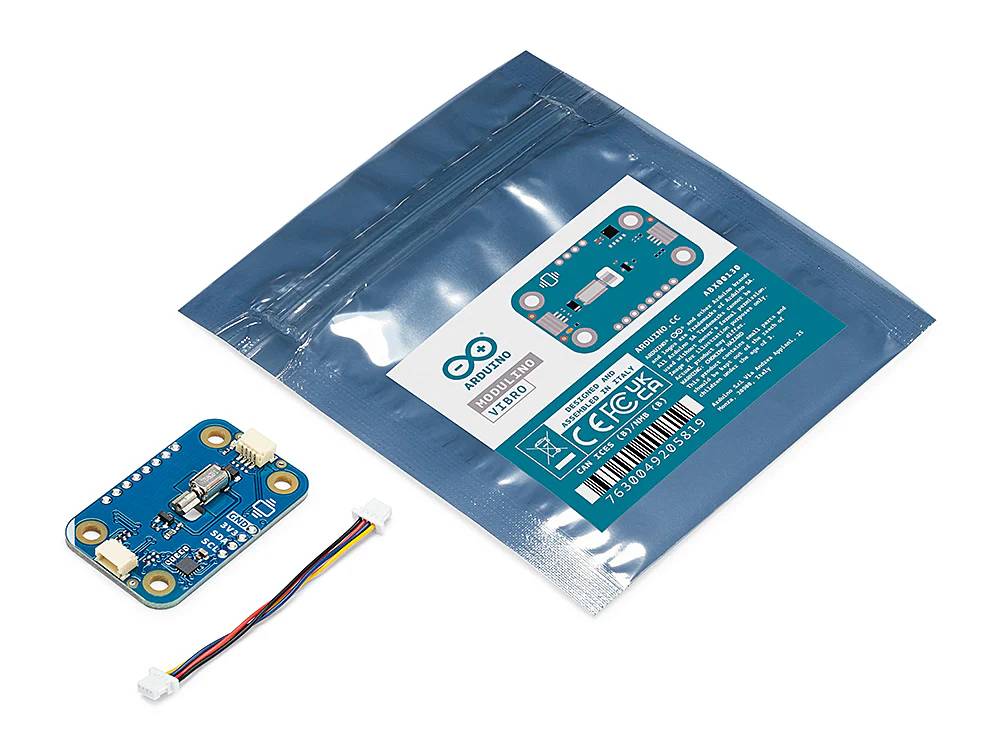

Elementy wchodzące w skład zestawu.
