Opis produktu: Zestaw diod LED 3 mm i 5 mm - justPi - 375 sztuk + organizer
Zestaw diod LED w obudowie DIP 3 mm oraz 5 mm, zawiera aż 375 diod. Każdy kolor występuje w ilości po 50 sztuk - diody 3 mm i po 25 sztuk - diody 5 mm. Diody zasilane są napięciem od 1,8 V do 3,2 V, pobór prądu wynosi 20 mA. Diody sprawdzą się podczas tworzenia przeróżnych projektów elektronicznych. To niezbędny zestaw dla każdego majsterkowicza.
Specyfikacja zestawu diod
- Napięcie zasilania: od 1,8 V do 3,2 V
- Pobór prądu: 20 mA
- Kąt świecenia: od 35° do 60°
- Kolory diod: biały, zielony, żółty, czerwony, niebieski
- Wymiary organizera: 173 x 100 mm

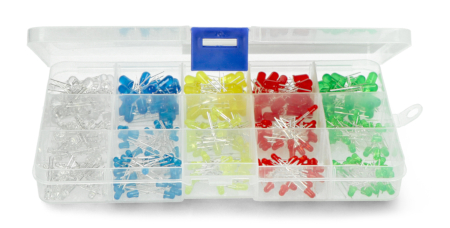

Zestaw diod 3 mm i 5 mm - 375 szt.
Należy pamiętać, że każda dioda potrzebuje odpowiedniego rezystora. Jego brak spowoduje jej nieodwracalne uszkodzenie. Nie wiesz, który rezystor wybrać? Sprawdź jak dobrać odpowiedni rezystor do diody LED!
|
Zawartość zestawu diod LED |
||||
|---|---|---|---|---|
| L.p. | Zdjęcie | Nazwa | Napięcie zasilania | Ilość |
| 1. |  |
Dioda LED 5 mm czerwona. | od 2 V do 2,2 V | 25 szt. |
| 2. |  |
Dioda LED 5 mm zielona. | od 3 V do 3,2 V | 25 szt. |
| 3. |  |
Dioda LED 5 mm żółta. | od 2 V do 2,2 V | 25 szt. |
| 4. |  |
Dioda LED 5 mm niebieska. | od 3 V do 3,2 V | 25 szt. |
| 5. |  |
Dioda LED 5 mm biała. | od 3 V do 3,2 V | 25 szt. |
| 6. |  |
Dioda LED 3 mm czerwona. | od 1,8 V do 2,2 V | 50 szt. |
| 7. |  |
Dioda LED 3 mm zielona. | od 2,8 V do 3,2 V | 50 szt. |
| 8. |  |
Dioda LED 3 mm żółta. | od 1,8 V do 2,2 V | 50 szt. |
| 9. |  |
Dioda LED 3 mm niebieska. | od 2,8 V do 3,2 V | 50 szt. |
| 10. |  |
Dioda LED 3 mm biała. | od 3 V do 3,2 V | 50 szt. |
| 11. |  |
Organizer. | - | 1 szt. |
Niezbędnik optoelektroniczny dla każdego makera
Przygotowany przez markę justPi zestaw 375szt. diod LED 3mm i 5mm w tworzywowym organizerze świetnie sprawdzi się w roli podręcznego magazynu diod elektroluminescencyjnych, wykorzystywanych jako wskaźniki optyczne w samodzielnie budowanych lub naprawianych urządzeniach elektronicznych.
W komplecie znajdują się elementy w najczęściej spotykanych obudowach do montażu przewlekanego – korpusy diod o kształcie walca z półkolistą soczewką są wyposażone w wyprowadzenia drutowe, umieszczone radialnie na spodzie obudowy. Znormalizowane średnice obudów (3 mm oraz 5 mm) znakomicie ułatwiają montaż diod np. w otworach obudowy lub samodzielnie opracowanych wydrukach 3D.
Sposoby mocowania diod LED
Znajdujące się w zestawie justPi diody LED 3mm i 5mm można montować w docelowych aplikacjach na wiele różnych sposobów. Zdecydowanie najprostszym i często stosowanym wyjściem jest wlutowanie diody na płytce drukowanej prostopadle do jej powierzchni – ten sposób sprawdzi się najlepiej w układach pracujących bez obudowy (np. prototypach).
W przypadku, gdy diodę trzeba wyprowadzić poza obudowę urządzenia, najprostszą opcją jest wciśnięcie jej w otwór o średnicy nominalnej (3 lub 5 mm), bądź nieznacznie mniejszej (zależnie od rodzaju wierconego materiału i tolerancji wykonania otworu). Lepszym i bardziej estetycznym wyjściem będzie zastosowanie specjalnych oprawek, zatrzaskiwanych na kołnierzu obudowy diody LED.
