Opis produktu: Velleman VMA430 - moduł GPS / GLONASS u-Blox NEO-7M UART z anteną
Moduł GPS / GLONASS NEO-7M-C na płytce z zamontowanymi złączami goldpin. Zastosowany obsługuje 50 kanałów, pracuje z napięciem od 3,3 V do 5 V, komunikuje się poprzez interfejs UART (TX, RX), a częstotliwość odświeżania wynosi do 5 Hz. Moduł wyposażony w goldpiny proste.

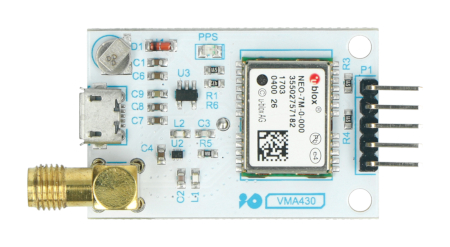

Układ posiada wlutowane złącza goldpin proste i ceramiczną antenę.
Główne cechy Velleman VMA430
- System GLONASS - rosyjski, satelitarny system nawigacyjny obejmujący zasięgiem całą kulę ziemską.
- Prosta komunikacja - urządzenie komunikuje się poprzez prosty interfejs UART, czyli piny RX i TX z domyślną prędkością 9600 bps. Dzięki szerokiemu zakresowi napięć, może pracować zarówno z urządzeniami 3,3 V, np. STM32 i Raspberry Pi oraz 5 V, np. Arduino
- Wbudowana ceramiczna antena - daje czułość -162 dB. Dodatkowo moduł wyposażony został w złącza SMA do podłączenia zewnętrznej anteny.
- Bateria backup - na odwrocie znajduje się bateria, która umożliwia podtrzymanie danych w urządzenie przy zaniku napięcia zasilania.
|
Producent udostępnia przewodnik użytkownika z opisem obsługi modułu. |
Podłączenie i przykładowy program
Układ posiada 5 wyprowadzeń goldpin - raster 2,54 mm. Opis ich funkcji znajduje się w tabeli poniżej.
| Pin | Opis |
|---|---|
| VCC | Napięcie zasilania 3,3 V lub 5 V. |
| GND | Masa układu. |
| TXD | Nadajnik interfejsu szeregowego, który należy połączyć z odbiornikiem mikrokontrolera (RX). |
| RXD | Odbiornik interfejsu szeregowego, który należy połączyć z nadajnikiem mikrokontrolera (TX). |
| PPS | Opcjonalne wyjście sygnału pulse-per-second modułu GPS. |
Specyfikacja techniczna modułu GPS / GLONASS u-Blox NEO-7M UART z anteną
- Napięcie zasilania: od 3,3 V do 5 V lub przez microUSB
- Pobór prądu: 50 mA
- Moduł uBlock NEO-7M (dokumentacja)
- Wsparcie dla systemu GLONASS
- Komunikacja: UART
- Dokładność pozycji: 2,5 m
- Czułość: -161 dBm
- Odświeżenie: 5 Hz (domyślnie 1 Hz)
- Ciepły/zimny start: 1 sekund / 30 sekunda
- Posiada wbudowaną antenę oraz złącze do wyprowadzenia wersji zewnętrznej SMA
