Opis produktu: Air Velocity Sensor Breakout - czujnik przepływu powietrza - FS3000-1015 - Qwiic - SparkFun SEN-18768
Air Velocity Sensor Breakout od SparkFun to moduł, który umożliwia zmierzenie prędkości przepływu powietrza w zakresie od 0 m/s do 15 m/s (od 0 mph do 33,6 mph). Został wyposażony w 12-bitowy układ FS3000-1015, zapewniający dokładność pomiaru na poziomie 5% pełnego zakresu skali przepływu przy temperaturze 25°C.
Produktu kompatybilny z Arduino!
Sprawdź także szczegółowy przewodnik użytkownika przygotowany przez producenta.

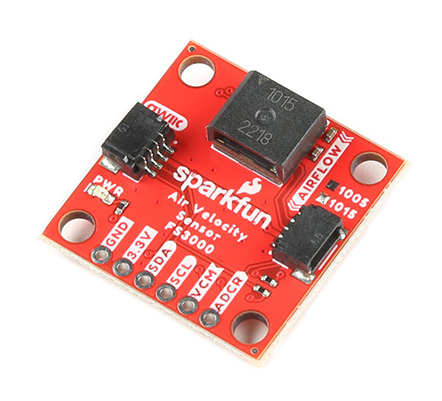

Air Velocity Sensor Breakout - czujnik przepływu powietrza - FS3000-1015 - Qwiic - SparkFun SEN-18768.

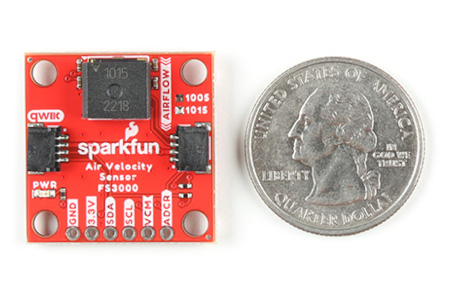

Kompaktowe wymiary pozwalają na zastosowanie modułu w nietypowych projektach.
Czym jest złącze Qwiic?
Qwiic SparkFun to ekosystem obejmujący liczne czujniki oparte na magistrali I2C, moduły wykonawcze oraz dedykowane przewody. Głównym założeniem tego rozwiązania jest usprawnienie procesu prototypowania. Wszystkie elementy obsługujące standard Qwiic wykorzystują wspólne, 4-pinowe złącze JST o rozstawie 1 mm. Zmniejsza to ilość wymaganego miejsca na płytce drukowanej. Zabezpiecza również przed podłączeniem niezgodnie z polaryzacją.
Oznaczenie wyprowadzeń
- GND - masa układu
- 3.3V - pin zasilania
- SDA - linia danych magistrali I2C
- SCL - linia zegara magistrali I2C
- VCM - wyjście z czujnika, które zapewnia wspólne napięcie polaryzacji
- ADCR - pin ADC Reference
Specyfikacja techniczna modułu
- Typ modułu: czujnik przepływu powietrza
- Wbudowany układ: FS3000-1015
- Zakres pomiaru prędkość przepływu powietrza: od 0 m/s do 15 m/s (od 0 mph do 33,6 mph)
- Dokładność: 5% pełnego zakresu skali przepływu przy 25°C
- Interfejs komunikacyjny: magistrala I2C
- Adres magistrali: 0x28
- Rozdzielczość: 12-bit
- Zakres napięcia wejściowego: od 2,7 V do 3,3 V (3,3 V przez złącze Qwiic)
- Średni pobór prądu: 10 mA
- Dioda PWR
- Wyprowadzania: złącza Qwiic, pola lutownicze
- Zworki konfiguracyjne: LED, I2C, ADC-REF
- Zakres temperatury robaczej: od -20°C do 85°C
- Wymiary: 25,4 x 25,4 mm
Zawartość zestawu
- Air Velocity Sensor Breakout - czujnik przepływu powietrza - FS3000-1015 - Qwiic - SparkFun SEN-18768 - 1 sztuka

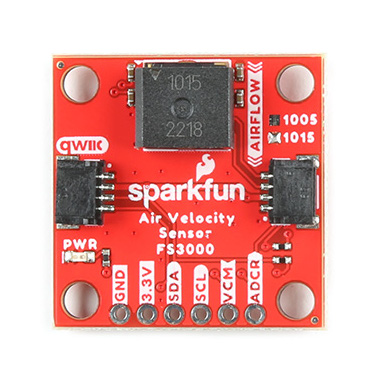

Wyprowadzeniami modułu są złącza Qwiic oraz pola lutownicze.
