Opis produktu: Czujnik obrotu, enkoder 20 impulsów Okystar KY-040
Czujnik obrotu KY-040 to inkrementalny enkoder. Zadaniem enkodera jest generowanie impulsów odpowiadających ruchowi obrotowemu. Czujnik wykrywa obrót zgodnie ze wskazówkami zegara oraz przeciwnie. Czujnik zasilany jest napięciem 5 V. Wysyła 20 impulsów w promieniu 360°.

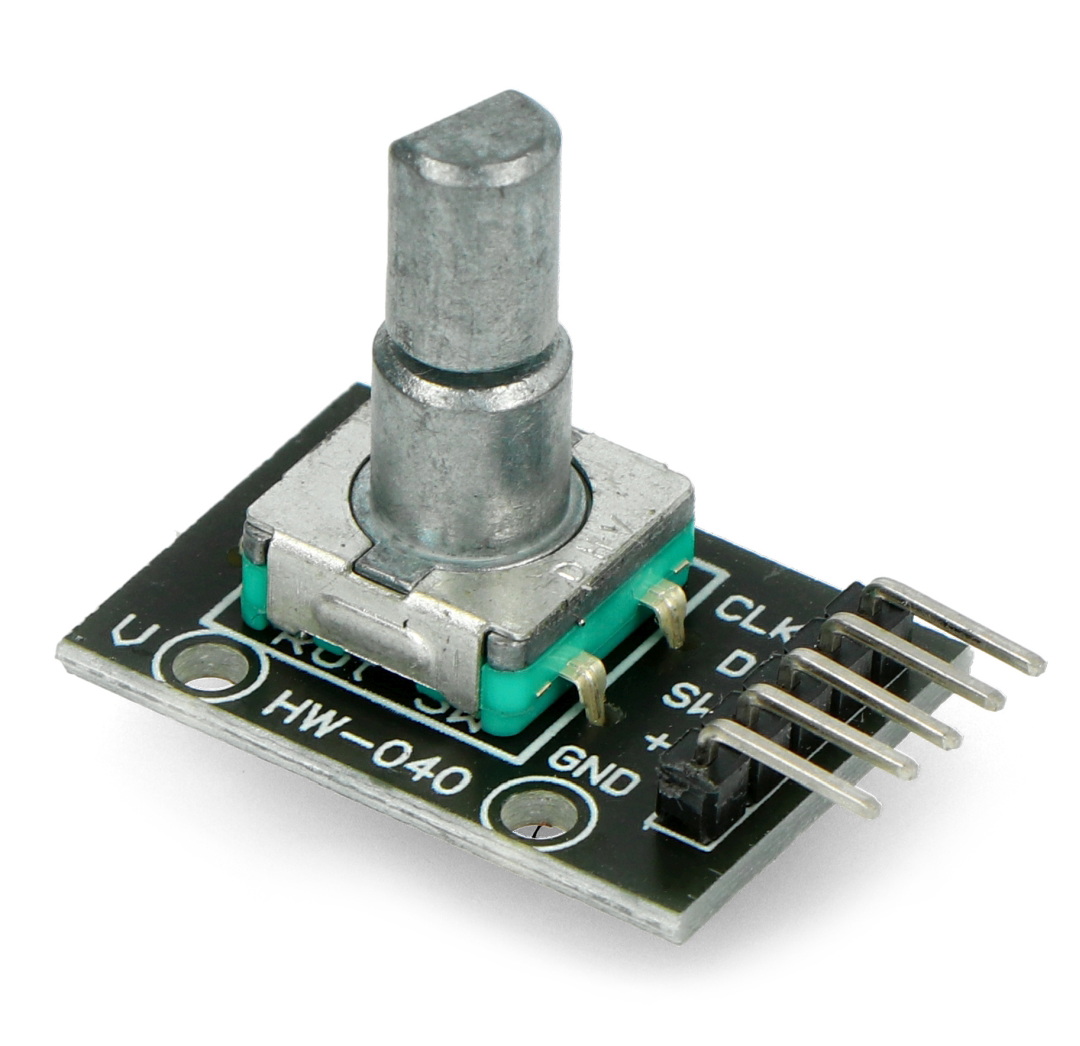

Czujnik obrotu, enkoder 20 impulsów Okystar KY-040.
|
Produkt kompatybilny z Arduino. W sieci można znaleźć przykładowy programem dla Arduino. |
Wyprowadzenia modułu
Dzięki zastosowanemu przetwornikowi, moduł wysyła sygnały określające kierunek i zakres obrotu. Dodatkowo moduł posiada przycisk, wbudowany w oś enkodera. Czujnik posiada 5-pinowe złącze z wyjściami cyfrowymi CLK, DT oraz SW, które należy podłączyć do wyprowadzeń mikrokontrolera, np. Arduino.

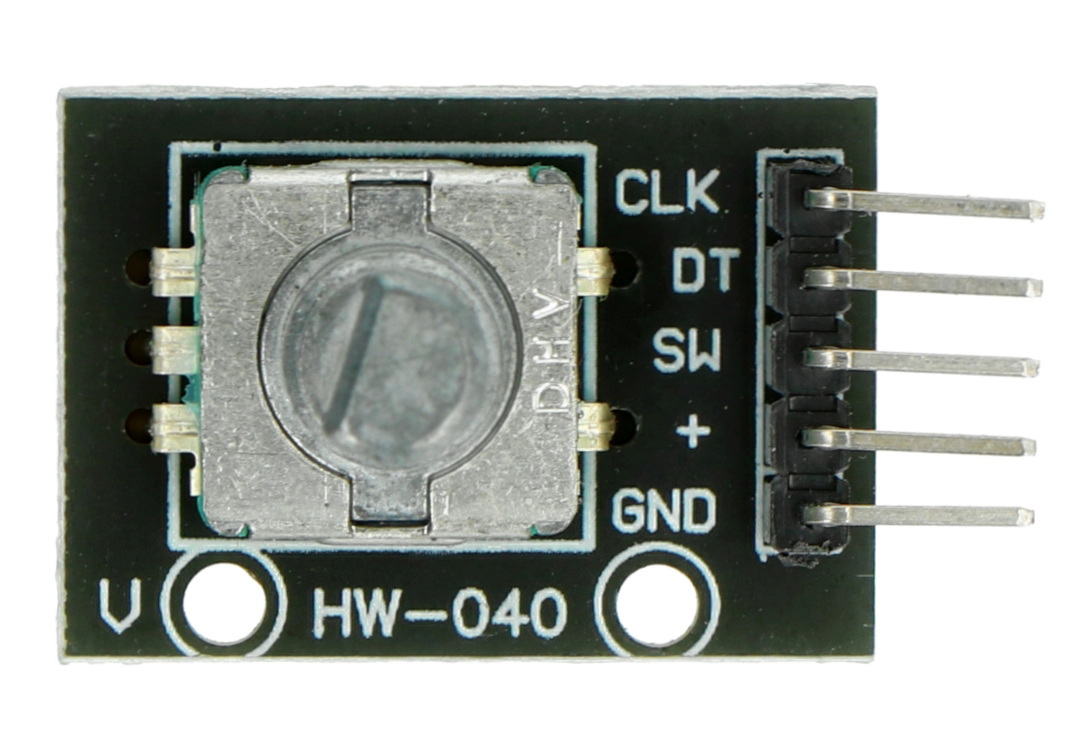

Czujnik obrotu, enkoder 20 impulsów Okystar KY-040.
| Lp | Opis | Pin |
|---|---|---|
|
1 |
Wyjście zegarowe. | CLK |
|
2 |
Wyjście danych. | DT |
|
3 |
Sygnał wyjściowy, cyfrowy z przycisku. | SW |
|
4 |
Zasilanie czujnika 5 V. | + |
|
4 |
Masa układu. | GND |
Specyfikacja czujnika obrotu
- Napięcie robocze: 5 V
- Ilość kroków w promieniu 360°: 20 impulsów
- Przycisk w pokrętle
- Wykrywa obrót zgodnie ze wskazówkami zegara oraz przeciwnie
- Wymiary modułu: 19 x 26 x 22,5 mm
