Czujnik szczelinowy 10mm z komparatorem LM393

Indeks: MOD-07562 EAN: 5904422335977

Cyfrowy moduł z czujnikiem optycznym ze szczeliną 10 mm. Moduł posiada wbudowany komparator LM393, dzięki temu wyjściem jest sygnał cyfrowy. Napięcie zasilania jest równe 5 V. Razem z tarczą enkodera może służyć jako urządzenie zliczające impulsy, itp.

Czujnik szczelinowy 10mm z komparatorem LM393
5,90 zł
4,80 zł netto
Producent: OEM

Opis produktu: Czujnik szczelinowy 10 mm z komparatorem LM393

Cyfrowy moduł z czujnikiem optycznym ze szczeliną 10 mm. Moduł posiada wbudowany komparator LM393, dzięki temu wyjściem jest sygnał cyfrowy. Napięcie zasilania jest równe 5 V. Razem z tarczą enkodera może służyć jako urządzenie zliczające impulsy, itp.

Specyfikacja

  • Napięcie zasilania: od 3,3 V do 5 V
  • Poziom napięcia wyjściowego: 5 V TTL
  • Szerokość szczeliny: 10 mm
  • Układ komparatora: LM393
  • Wyprowadzenia:
    • VCC: zasilanie od 3,3 V do 5 V
    • OUT: sygnał cyfrowy
    • GND: masa układu
  • Wymiary modułu: 25 x 20 x 17 mm



Szczegóły w dokumentacji komparatora LM393.

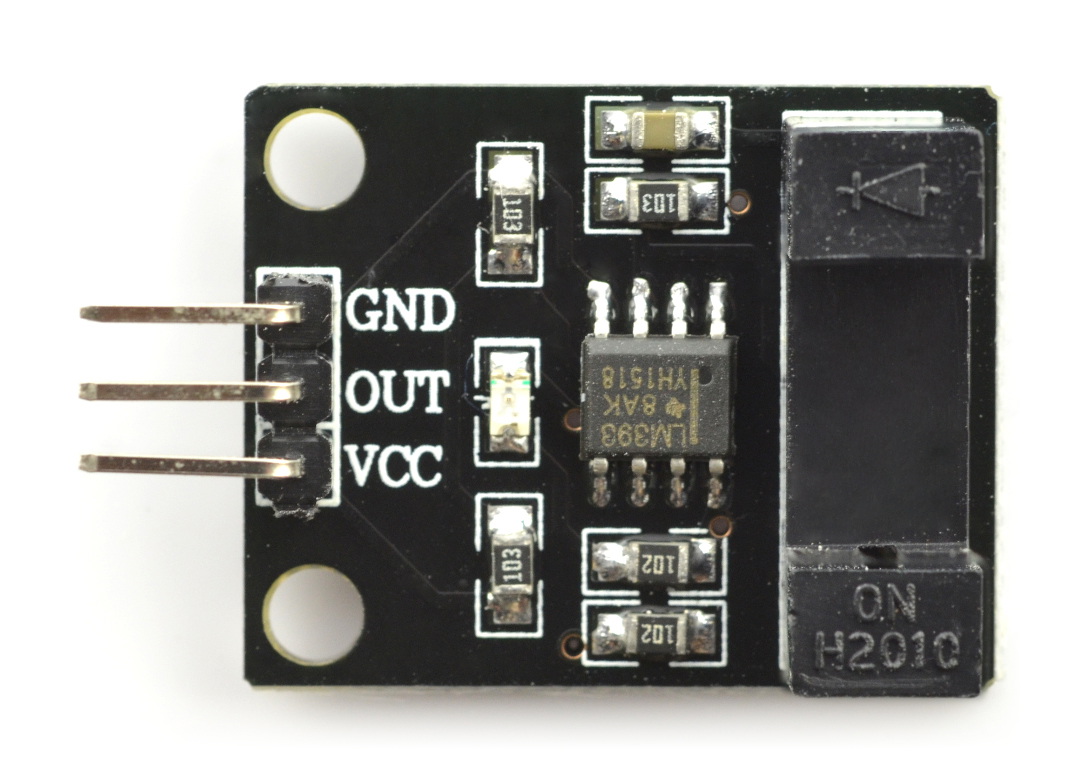

Czujnik szczelinowy 10 mm z komparatorem LM393.

Czujnik szczelinowy 10 mm z komparatorem LM393.

Transoptor szczelinowy z komparatorem – moduł

Kompaktowy moduł czujnika szczelinowego z wbudowanym komparatorem. Umożliwia bardzo proste podłączenie do dowolnego układu mikroprocesorowego – np. Arduino lub Raspberry Pi. Szczelina ma szerokość 10 mm, a całkowite wymiary modułu to 25 x 20 x 17 mm.

Czujnik szczelinowy 10mm z komparatorem LM393 posiada wyjście cyfrowe, którego stan logiczny jest zależny od obecności (lub nie) przeszkody w obszarze szczeliny. Może być zasilany napięciem od 3,3 V do 5 V, posiada 3-pinowe gniazdo goldpin 2,54 mm oraz dwa otwory montażowe.

Praktyczne zastosowania czujników szczelinowych

Transoptory szczelinowe sprawdzają się doskonale w roli wyłączników krańcowych – cechują się znacznie wyższą trwałością w porównaniu do klasycznych „krańcówek” mechanicznych, pracują bezgłośnie i umożliwiają precyzyjne ustawienie miejsca zadziałania (poprzez zamocowanie przesłony optycznej na poruszającym się elemencie mechanizmu).

Czujniki szczelinowe są powszechnie stosowane w mechatronice – wraz z odpowiednimi tarczami tworzą enkodery inkrementalne, służące do pomiaru prędkości i wyznaczania kierunku obrotów wałów napędowych. Warto wiedzieć, że nie istnieje jeden standardowy, określający czujnik optyczny symbol – na schematach można spotkać zwykle oznaczenia zbliżone do klasycznego transoptora, stosowanego jako izolator galwaniczny w układach wysokonapięciowych.



Szerokość opakowania 4.5 cm
Wysokość opakowania 2 cm
Głębokość opakowania 8 cm
Masa opakowania 0.004 kg
