Opis produktu: Magnetometr GY-271 3-osiowy cyfrowy I2C 3,3V / 5V - QMC5883L
Czujnik do pomiaru pola magnetycznego w trzech osiach. Charakteryzuje się niewielkimi rozmiarami, niskim poborem prądu oraz prostą obsługą. Komunikuje się poprzez magistralę I2C. Dzięki wbudowanym regulatorom pracuje z napięciami zarówno 3,3 V jak i 5 V.
Do komunikacji z jednostką centralną służy popularna magistrala I2C (TWI). Moduł posiada niezbędne do poprawnego działania układu elementy pasywne. Wyprowadzeniami są popularne złącza goldpin, umożliwiające podłączenie czujnika za pomocą przewodów lub bezpośrednie wpięcie w płytkę stykową.

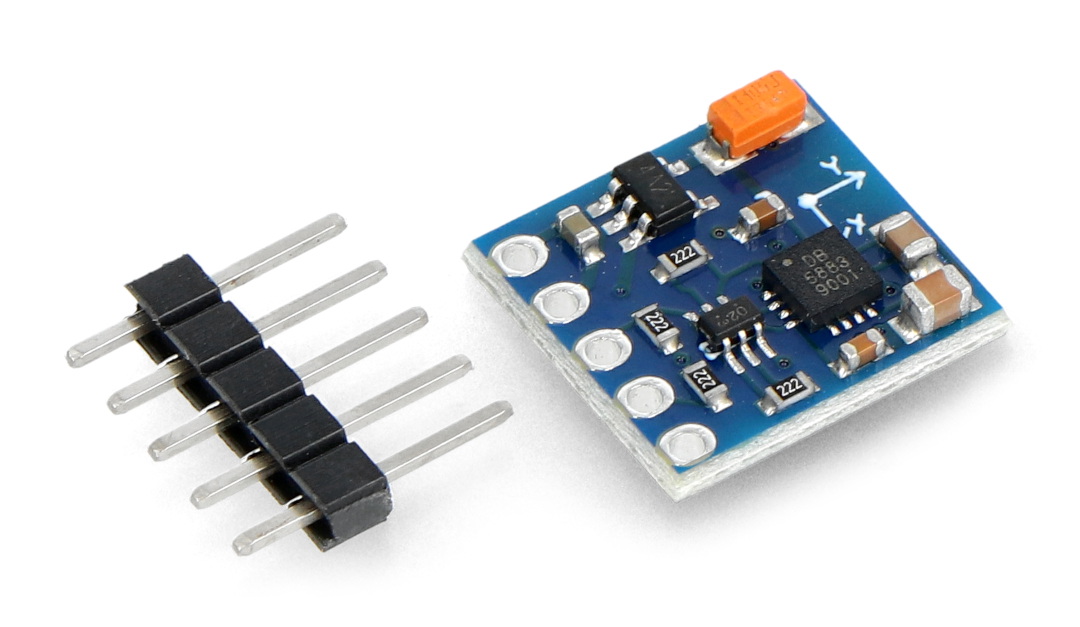

Magnetometr GY-271 3-osiowy cyfrowy.
|
Produkt kompatybilny z Arduino Urządzenie występuje w dwóch wersjach: z układem HMC5883L lub QMC5883. W przypadku modułu z układem QMC5883 należy skorzystać z biblioteki dla Arduino ze strony GitHub. W obiegu można znaleźć jeszcze starszą wersje modułu z układem HMC5883L. Do obsługi tego układu należy wykorzystać bibliotekę wraz z przykładowym programem dla użytkowników Arduino. |
Magnetometr GY-271 3-osiowy cyfrowy I2C 3,3V / 5V - QMC5883L.
Specyfikacja magnetometru GY-271
- Napięcie zasilania: od 3,3 V do 5,0 V
- Napięcie pracy wyprowadzeń: od 3,3 V do 5,0 V
- Pobór prądu: do 1000 uA
- Trzy osie: X, Y, Z
- Interfejs komunikacyjny: I2C (TWI)
- Wbudowane rezystory 2,2 kΩ podciągające linie SDA i SCL
- Rozdzielczość: 12 bitów dla każdej osi - 2 mili gaus
- Zakres pomiarowe (konfigurowalne): ±8 gaus
- Wprowadzenia: złącza goldpin raster 2,54 mm (w zestawie do samodzielnego lutowania)
- Wymiary płytki: 14 x 13 mm
Wyprowadzenia

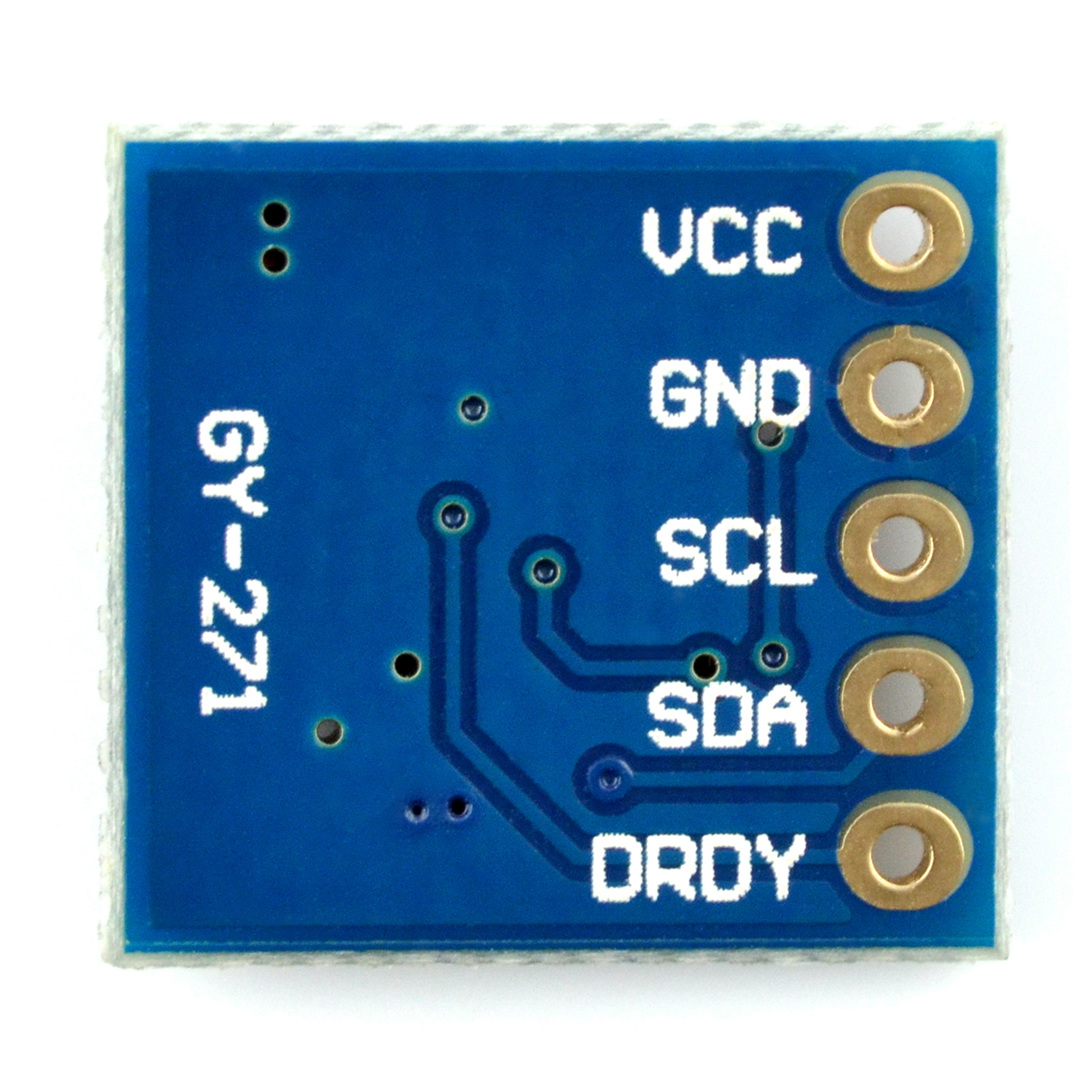

Czujnik posiada pięć wyprowadzeń do samodzielnego montażu złącz typu goldpin - raster 2,54 mm (w zestawie). W celu wykorzystania biblioteki Arduino należy podłączyć moduł zgodnie z poniższą tabelką.
|
Nazwa |
Arduino |
Opis |
|---|---|---|
| VCC | 5V | Napięcie zasilania modułu z zakresu od 3,3 V do 5,0 V |
| GND | GND | Masa układu. |
| SCL | A5 | Linia zegarowa magistrali I2C (TWI), toleruje napięcia d 3,3 V do 5,0 V. |
| SDA | A4 | Linia danych magistrali I2C (TWI), toleruje napięcia d 3,3 V do 5,0 V. |
| DRDY | - | Przerwanie zewnętrzne sygnalizujące stanem niskim gotowość danych. Domyślne podciągnięte do napięcia zasilania. |
