RedShift Labs UM7 - czujnik orientacji AHRS 9DoF 3-osiowy akcelerometr, żyroskop i magnetometr - z obudową - Pololu 2764

Indeks: PLL-07620 EAN: 5904422336059

Czujnik składa się z 3-osiowego akcelerometru, żyroskopu i magnetometru. Może działać jako system AHRS. Wykorzystuje rozszerzony filtr Kalmana do wyliczenia parametrów lotu. Ta wersja zawiera obudowę. Czujnik tworzony przez RedShift Labs.

RedShift Labs UM7 - czujnik orientacji AHRS 9DoF 3-osiowy akcelerometr, żyroskop i magnetometr -...
1 549,00 zł -12%
1 363,12 zł
1 108,23 zł netto
Najniższa cena z 30 dni: 1 363,12 zł
Zapłać później
Producent: Pololu
Kompatybilny z: Arduino Raspberry Pi

Opis produktu: RedShift Labs UM7 - czujnik orientacji AHRS 9DoF 3-osiowy akcelerometr, żyroskop i magnetometr - z obudową - Pololu 2764

Czujnik składa się z 3-osiowego akcelerometru, żyroskopu i magnetometru. Może działać jako system AHRS. W przeciwieństwie do modułów typu IMU, które podają tylko surowe dane, UM7 wykorzystując wbudowany mikrokontroler, przetwarza dane z czujników za pomocą filtra Kalmana (EKF) obliczając położenie naweet 500 razy na sekundę. Ta wersja zawiera obudowę.

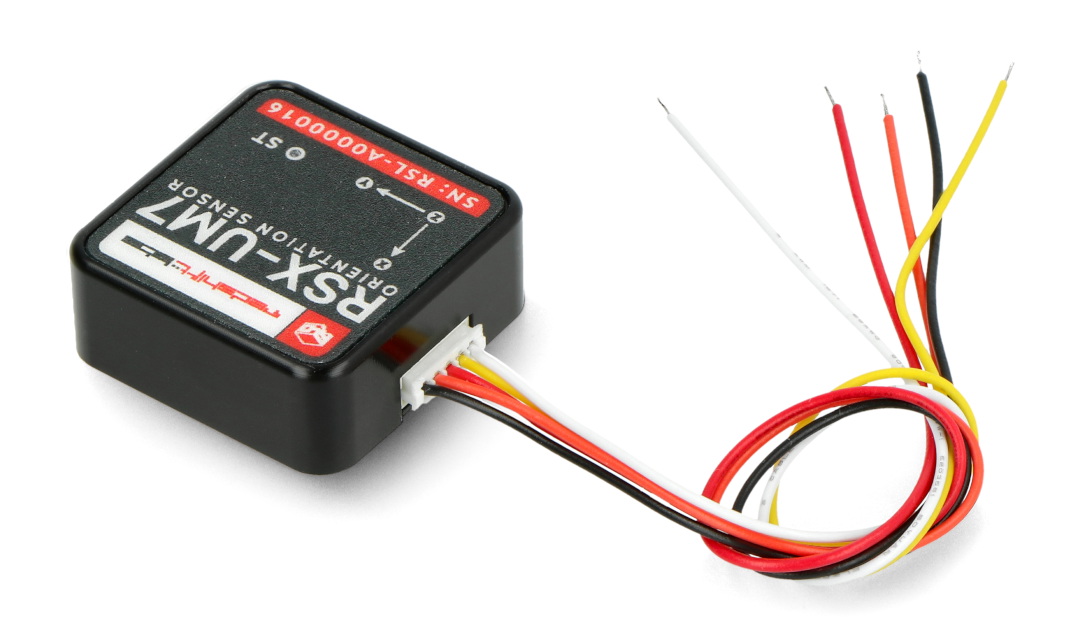

Zasilanie modułu i komunikacja szeregowa mogą się odbywać przez 5-pinowe złącze za pomocą dołączonego przewodu. Dwa złącza 6-pinowe zapewniają dodatkową funkcjonalność, np. podpięcie odbiornika GPS.

Specyfikacja czujnika RedShift Labs UM7

  • Napięcie zasilania: d 4 V do 5,5 V
  • Logika 3,3 V (z 5 V tolerancją na pinach RX i TX)
  • Zakresy pomiarowe (konfigurowalne):
    • Akcelerometr: ± 8 g
    • Żyroskop: ± 2000 °/s
    • Magnetometr: ± 12 gauss
  • Rozmiar: 28 x 28 x 11 mm
  • Masa: 7,5 g

W naszej ofercie dostępne są dwie wersje modułu, z obudową i bez obudowy.

Funkcje czujnika 9DoF RedShift Labs UM7

  • Wysoka stabilność pomiarów
  • Regulowany filtr EKF pozwala uzyskać lepszą wydajność w zależności od aplikacji
  • Zsynchronizowane dane z zewnętrznym modułem GPS
  • Kalibracja i wyrównanie kompensacji temperaturowej dla akcelerometru, żyroskopu i magnetometru
  • Możliwość konfiguracji magnetometru jako soft lub hard przez oprogramowanie szeregowe

Komunikacja czujnika

  • Dane wyjściowe:
    • Wysokość - kąty Eulera
    • Wysokość - attitude quaternion
    • Dane akcelerometru, żyroskopu i magnetometru
    • Wysokość, pozycja i prędkość wg GPS (po podłączeniu zewnętrznego modułu)
  • Komunikacja UART z domyślną prędkością:  921 600 bps i napięciem pracy 3,3 V
  • Wyprowadzenia interfejsu UART (RX i TX) tolerują napięcie 5 V
  • Transmisja wykorzystuje NMEA (do 100 Hz), pakiety binarne dla wysokiej efektywności (do 255 Hz) lub połączenie obu trybów
  • Elastyczna architektura komunikacji pozwala na transmisję danych w indywidualnie regulowanych pakietach
  • Konfiguracja w czasie rzeczywistym przez oprogramowanie interfejsu szeregowego
  • Interfejs SPI przez dodatkowe złącza

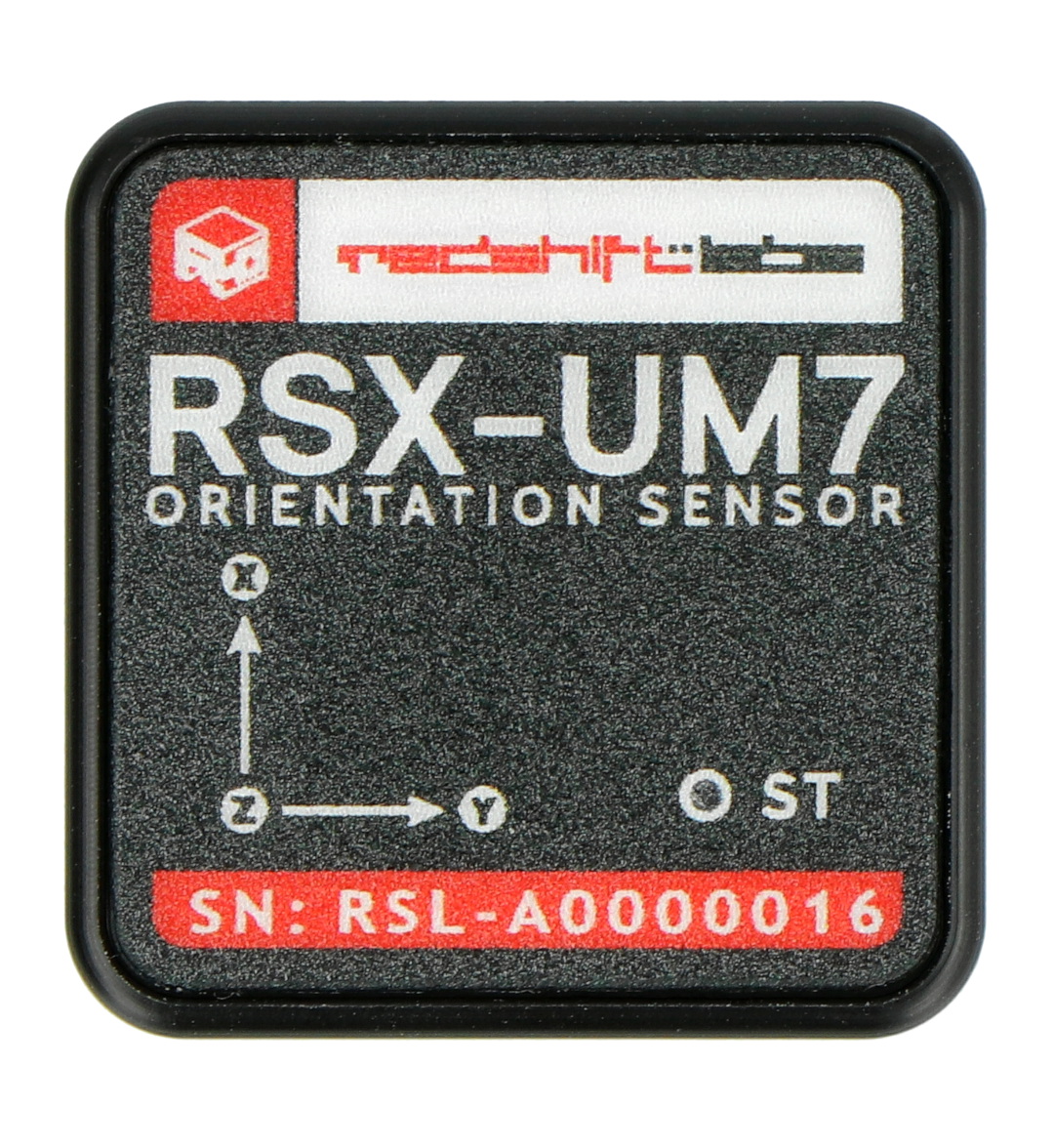

Czujnik RedShift Labs UM7.

Szerokość opakowania 10 cm
Wysokość opakowania 7.5 cm
Głębokość opakowania 10 cm
Masa opakowania 0.012 kg
