Opis produktu: SparkFun 6DoF IMU Breakout - LSM6DSV16X - 3-osiowy akcelerometr i żyroskop - Qwiic - SparkFun SEN-21325
SparkFun 6DoF IMU Breakout LSM6DSV16X Qwiic to nowoczesny moduł czujnika inercyjnego IMU, który skupia się na określaniu pozycji. Sensor posiada 3-osiowy cyfrowy akcelerometr i żyroskop oraz zapewnia szczegółową analizę ruchu w sześciu stopniach swobody. Dodatkowo sensor posiada inteligentną pamięć FIFO o pojemności 4,5 kB, co pozwala na efektywną obsługę dużych ilości danych bez obciążania głównego procesora systemu. Zaprojektowany z myślą o zastosowaniach mobilnych, czujnik jest kompatybilny z systemem Android i oferuje szeroki zakres pomiarów przyspieszenia i prędkości kątowej, co czyni go odpowiednim elementem do zaawansowanych systemów nawigacyjnych.
W naszej ofercie jest też dostępna wersja SparkFun Micro 6DoF IMU Breakout. Sprawdź!

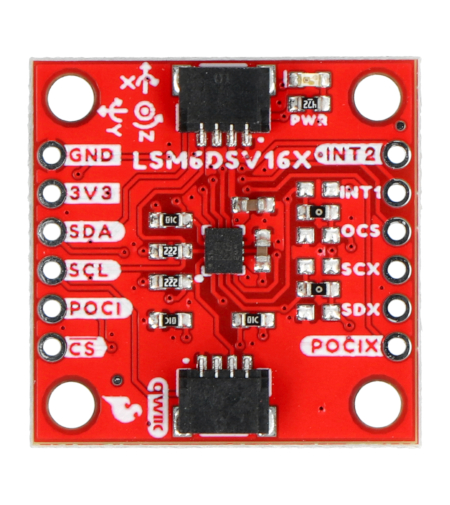

SparkFun 6DoF IMU Breakout - LSM6DSV16X - 3-osiowy akcelerometr i żyroskop - Qwiic - SparkFun SEN-21325.
Płytka posiada akcelerometr i żyroskop do wykrywania ruchu.
Cechy główne płytki rozwojowej
- Umożliwia integrację z systemami AI
- Posiada dwa adresy I2C: domyślny 0x6B i 0x6A, co ułatwia integrację z różnymi systemami
- Zawiera zaawansowany układ IMU LSM6DSV16X, który gwarantuje niezawodność i dokładność pomiaru
- Oferuje potrójne rdzenie do przetwarzania danych interfejsu użytkownika UI, elektronicznej stabilizacji obrazu EIS i optycznej stabilizacji obrazu OIS
- Jest kompatybilny z systemem Android, co ułatwia integrację z urządzeniami mobilnymi
- Umożliwia regulację pełnej skali dla akcelerometru i żyroskopu
Potrójne rdzenie przetwarzania danych
Urządzenie posiada także potrójne rdzenie dla przetwarzania danych. Każdy rdzeń jest przeznaczony do innych zadań - jeden obsługuje interakcje użytkownika UI, drugi zajmuje się elektroniczną stabilizacją obrazu EIS, a trzeci odpowiada za optyczną stabilizację obrazu OIS. Ta konfiguracja pozwala na precyzyjne przetwarzanie danych ruchowych, od wykrywania gestów użytkownika po zaawansowaną stabilizację obrazu w urządzeniach mobilnych i kamerach.
Moduł analizuje ruch w aż 6 stopniach swobody.
Urządzenie posiada wbudowaną pamięć FIFO o pojemności 4,5 kB.
Specyfikacja techniczna płytki
- Wbudowany układ: LSM6DSV16X
- Typ modułu: czujnik IMU
- Stopnie swobody: 6
- Czujnik: 3-osiowy cyfrowy akcelerometr i żyroskop
- Przetwarzanie danych: wykorzystuje potrójne rdzenie do przetwarzania danych UI, EIS i OIS
- Interfejs: I2C z adresami 0x6B (domyślnie) i 0x6A
- Zakres pomiaru przyspieszenia: ±2 / ±4 / ±8 / ±16 g
- Zakres pomiaru prędkości kątowej: ±125 / ±250 / ±500 / ±1000 / ±2000 /±4000 dps
- Pojemność FIFO: inteligentne FIFO do 4,5 kB
- Napięcie zasilania: od 1,71 V do 3,6 V
- Wbudowany czujnik temperatury: tak
- Kompatybilność z systemem Android: tak
- Licznik kroków: tak
- Wyprowadzenia: 2x złącze Qwiic, pola lutownicze

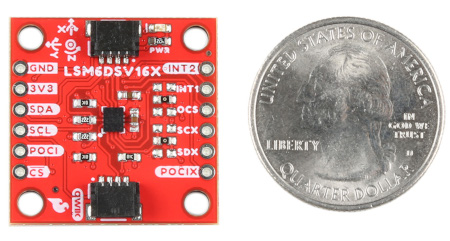

- Wymiary: 25,4 x 25,4 mm
