6-osiowy czujnik ruchu - akcelerometr i żyroskop - DFRobot SEN0386

Indeks: DFR-19014 EAN: 6959420918539
Wydajny 6-osiowy czujnik łączący w sobie akcelerometr i żyroskop. Pozwala określić położenie obiektu w przestrzeni, zmierzyć prędkość przyśpieszenia oraz prędkość kątową. Zakres pomiarowy dla przyśpieszenia wynosi ± 2 / 4 / 8 / 16 g, a dla prędkości kątowej: ± 250 / 500 / 1000 / 2000 °/s. Wykorzystuje zaawansowaną technologię cyfrowego filtrowania, która przyczynia się do skutecznego eliminowania szumów oraz zwiększa dokładność uzyskiwanych wyników, statystycznie do 0,05 stopnia. Zasilany napięciem w zakresie od 3,3 V do 5 V. Jest kompatybilny z popularnym mikrokontrolerem Arduino oraz z płytkami pochodnymi.
6-osiowy czujnik ruchu - akcelerometr i żyroskop - DFRobot SEN0386
124,00 zł
100,81 zł netto
Zapłać później
Producent: DFRobot
Kompatybilny z: Arduino

Opis produktu: 6-osiowy czujnik ruchu - akcelerometr i żyroskop - DFRobot SEN0386

Wydajny 6-osiowy czujnik łączący w sobie akcelerometr i żyroskop. Pozwala określić położenie obiektu w przestrzeni, zmierzyć prędkość przyśpieszenia oraz prędkość kątową. Zakres pomiarowy dla przyśpieszenia wynosi ± 2 / 4 / 8 / 16 g, a dla prędkości kątowej: ± 250 / 500 / 1000 / 2000 °/s. Wykorzystuje zaawansowaną technologię cyfrowego filtrowania, która przyczynia się do skutecznego eliminowania szumów oraz zwiększa dokładność uzyskiwanych wyników, statystycznie do 0,05 stopnia. Zasilany napięciem w zakresie od 3,3 V do 5 V. Jest kompatybilny z popularnym mikrokontrolerem Arduino oraz z płytkami pochodnymi.

Produkt kompatybilny z Arduino
Producent udostępnia Stronę Wiki produktu, która zawiera szczegółowy przewodnik użytkownika oraz bibliotekę dla środowiska Arduino IDE wraz z przykładowym kodem programu.

Schemat podłączenia czujnika z płytką mikrokontrolera.

Schemat podłączenia czujnika z płytką mikrokontrolera.

Opis wyprowadzeń i schemat połączenia

Czujnik został wyposażony w złącze, które z wykorzystaniem zawartego w zestawie przewodu pozwala na połączenie go z modułem mikrokontrolera. Nie wymaga dodatkowego lutowania. Na zdjęciu obok przedstawiono schemat podłączenia z płytką DFRduino, która jest odpowiednikiem oryginalnej Arduino. Płytka nie jest częścią zestawu, można ją kupić osobno w naszym sklepie. Należy podłączyć elementy zgodnie z poniższym opisem wyprowadzeń:

  • VCC - pin zasilania napięciem od 3,3 V do 5 V.
  • RXD - pin transmisji danych (D11).
  • TXD - pin transmisji danych (D10).
  • GND - pin masy układu.

Specyfikacja techniczna

  • Kompatybilny z: Arduino i płytkami pochodnymi
  • Napięcie zasilania: od 3,3 V do 5 V
  • Pobór prądu: < 40 mA
  • Interfejs: TTL
  • Obsługiwana prędkość transmisji: od 2400 bps do 921600 bps (regulowana)
  • Wyjście danych: pd 0,1 Hz do 200 Hz
  • Zakres pomiarowy dla przyśpieszenia: ± 2 / 4 / 8 / 16 g (opcjonalnie)
  • Zakres pomiarowy dla prędkości kątowej: ± 250 / 500 / 1000 / 2000 °/s (opcjonalnie)
  • Kąt ustawienia: ± 180°
  • Wymiary: 51,3 x 36 x 10 mm
Moduł nie wymaga lutowania dzięki wygodnemu złączu.

Moduł nie wymaga lutowania dzięki wygodnemu złączu.

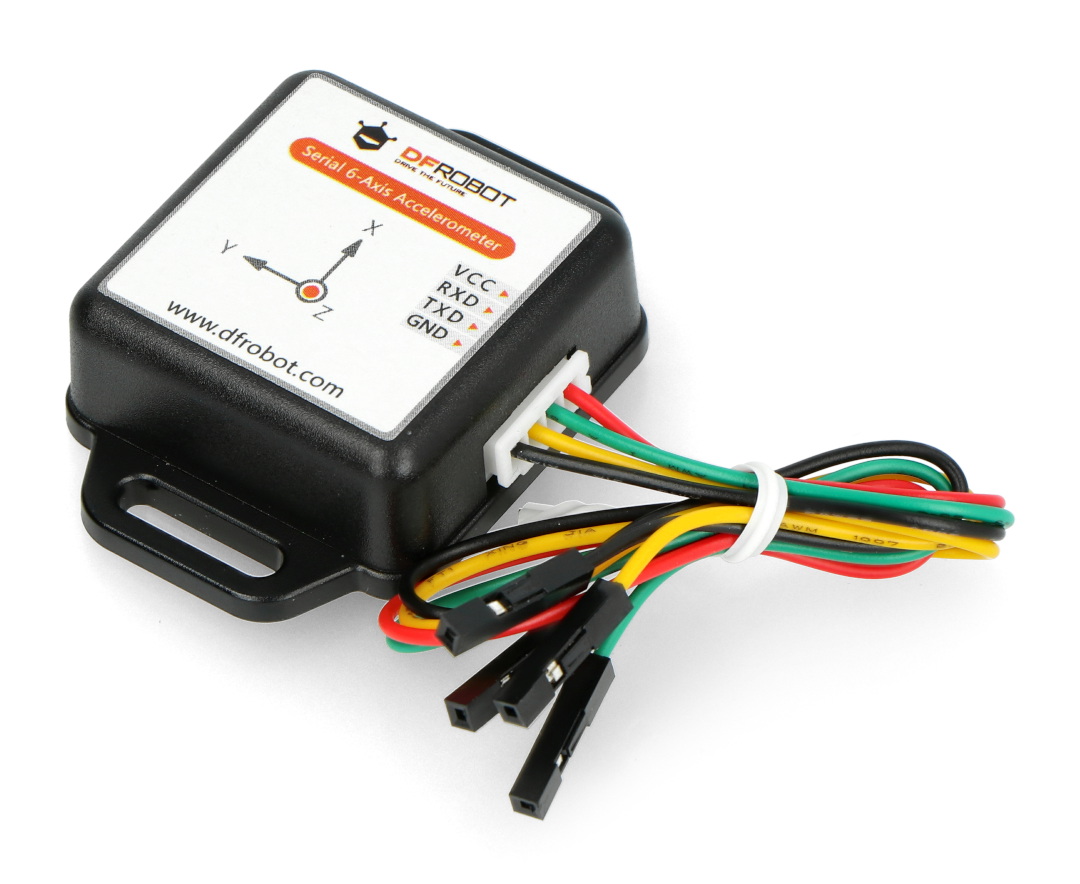

W skład zestawu wchodzi także dedykowany przewód połączeniowy, który pozwala na szybkie połączenie czujnika z modułem mikrokontrolera.

W skład zestawu wchodzi także dedykowany przewód połączeniowy, który pozwala na szybkie połączenie czujnika z modułem mikrokontrolera.

Zawartość zestawu

  • 6-osiowy czujnik od DFRobot
  • Przewód połączeniowy

W naszym sklepie znajdziesz także inne czujniki pozwalające określić orientację w przestrzeni i parametry ruchu. Zapraszamy do zapoznania się z ofertą produktów.

Szerokość opakowania 8 cm
Wysokość opakowania 11.5 cm
Głębokość opakowania 1.5 cm
Masa opakowania 0.018 kg
