Czujnik środowiskowy I2C - do Raspberry Pi Pico - Waveshare 20232

Indeks: WSR-20085 EAN: 5904422349219
Moduł przeznaczony do Raspberry Pi Pico wyposażony w całą gamę przydatnych czujników środowiskowych. Wyprodukowany przez Waveshare, zawiera w sobie czujnik temperatury, wilgotności, ciśnienia powietrza, światła otoczenia do pomiaru światła podczerwonego i widzialnego, czujnik ruchu 9 DoF, czujnik do pomiaru promieni UV, a także czujnik VOC do wykrywania lotnych związków organicznych w otoczeniu. Wykorzystuje magistralę I2C do komunikacji z modułem głównym. Może być programowany za pomocą języka C / C++ i MicroPython.
165,00 zł
134,15 zł netto
Oczekiwanie na potwierdzenie daty dostawy
Chwilowo niedostępny
30 dni na zwrot
Producent: Waveshare
Kompatybilny z: Raspberry Pi

Opis produktu: Czujnik środowiskowy I2C - do Raspberry Pi Pico - Waveshare 20232

Moduł przeznaczony do Raspberry Pi Pico wyposażony w całą gamę przydatnych czujników środowiskowych. Wyprodukowany przez Waveshare, zawiera w sobie czujnik temperatury, wilgotności, ciśnienia powietrza, światła otoczenia do pomiaru światła podczerwonego i widzialnego, czujnik ruchu 9 DoF, czujnik do pomiaru promieni UV, a także czujnik VOC do wykrywania lotnych związków organicznych w otoczeniu. Wykorzystuje magistralę I2C do komunikacji z modułem głównym. Może być programowany za pomocą języka C / C++ i MicroPython.

Produkt kompatybilny z Raspberry Pi Pico!

Na stronie producenta dostępna jest strona Wiki produktu. Sprawdź!

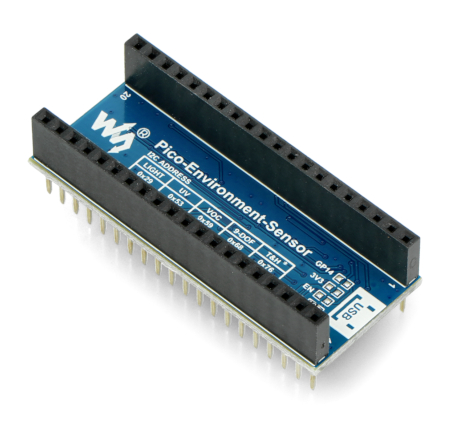

Czujnik środowiskowy I2C - do Raspberry Pi Pico - Waveshare 20232
Czujnik środowiskowy I2C - do Raspberry Pi Pico - Waveshare 20232.

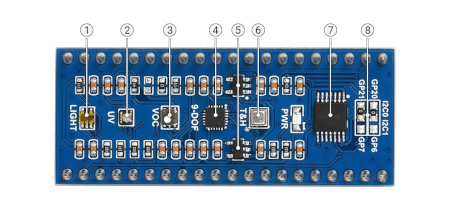

Rozmieszczenie elementów na płytce.
Rozmieszczenie elementów na płytce.

Rozmieszczenie elementów na płytce

  1. Cyfrowy czujnik światła otoczenia TSL25911FN, do pomiaru światła podczerwonego i widzialnego
  2. Czujnik UV LTR390-UV-1
  3. Czujnik VOC SGP40
  4. 3-osiowy akcelerometr, 3-osiowy żyroskop, 3-osiowy magnetometr ICM20948
  5. Konwerter poziomu napięć 5 V na 3,3 V / 1,8 V
  6. Czujnik temperatury, wilgotności i ciśnienia powietrza BME280
  7. Konwerter poziomu logicznego 3,3 V - 1,8 V
  8. Zworka wyboru adresu I2C

Specyfikacja techniczna czujnika środowiskowego

  • Przeznaczenie: do Raspberry Pi Pico
  • Wbudowane czujniki:
    • cyfrowy czujnik światła otoczenia
    • czujnik do pomiaru temperatury, wilgotności i ciśnienia powietrza
    • czujnik ruchu - 3-osiowy akcelerometr, 3-osiowy żyroskop, 3-osiowy magnetometr
    • czujnik do pomiaru promieni UV
    • czujnik do wykrywania lotnych związków organicznych w otoczeniu
  • Interfejs komunikacyjny: magistrala I2C
  • Wymiary płytki: 52 x 21 mm

Specyfikacja czujnika światła otoczenia

  • Wbudowany układ: TSL25911FN
  • Adres interfejsu I2C: 0x29
  • Zasięg: od 0 lx do 88000 lx

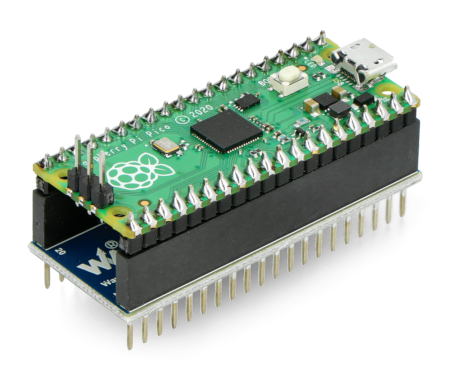

Sposób połączenia czujnika środowisko z Raspberry Pi Pico (do nabycia osobno).

Sposób połączenia czujnika środowisko z Raspberry Pi Pico (do nabycia osobno).

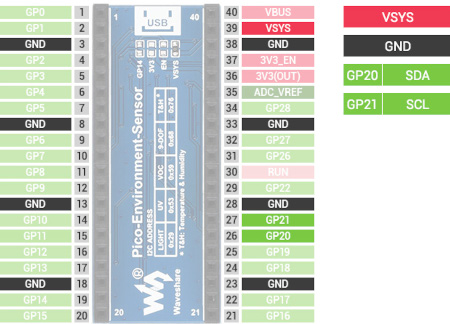

Rozmieszczenie wyprowadzeń na płytce.

Rozmieszczenie wyprowadzeń na płytce.

Specyfikacja czujnika temperatury, wilgotności i ciśnienia powietrza

  • Wbudowany układ: BME280
  • Adres interfejsu I2C: 0x76
  • Pomiar temperatury:
    • zakres: od -40°C do 85°C
    • rozdzielczość: 0,01°C
    • dokładność: ± 1°C
  • Pomiar wilgotności:
    • zakres: od 0% do 100% RH
    • rozdzielczość: 0,008% RH
    • dokładność: ± 3% RH
    • czas odpowiedzi: 1 s
    • opóźnienie: ≤ 2% RH
  • Pomiar ciśnienia:
    • zakres: od 300 hPa do 1100 hPa
    • rozdzielczość: 0,18 Pa
    • dokładność: ± 1 hPa

Specyfikacja czujnika ruchu

  • Wbudowany układ: ICM20948
  • Ilość stopni swobody: 9 DoF
  • Ilość osi pomiar: 3 (X, Y, Z)
  • Adres interfejsu I2C: 0x68
  • Rozdzielczość: 16 bit
  • Akcelerometr:
    • pomiar: przyśpieszenie
    • zakres: ± 2, ± 4, ± 8, ± 16 g (konfigurowany)
  • Żyroskop:
    • pomiar: prędkość kątowa
    • zakres: ± 250, ± 500, ± 1000, ± 2000 °/s (konfigurowany)
  • Magnetometr:
    • pomiar: pole magnetyczne
    • zakres: ± 4900 µT

Specyfikacja czujnika pomiaru promieni UV

  • Wbudowany układ: LTR390-UV-1
  • Adres interfejsu I2C: 0x53
  • Długość fali: od 280 nm do 430 nm

Czujnik środowiskowy I2C - do Raspberry Pi Pico.

Interpretacja wskazań indeksu VOC.Interpretacja wskazań indeksu VOC.

Specyfikacja czujnika VOC

  • Przeznaczenie: do wykrywania lotnych związków organicznych w otoczeniu
  • Wbudowany układ: SGP40
  • Adres interfejsu I2C: 0x59
  • Skala pomiaru: od 0 ppm do 1000 ppm
  • Wartość indeksu VOC: od 0 do 500
    • od 0 do 100 - jakość powietrza: doskonała
    • od 100 do 200 - jakość powietrza: dobra
    • od 200 do 300 - jakość powietrza: lekko zanieczyszczona
    • od 300 do 400 - jakość powietrza: średnio zanieczyszczona
    • od 400 do 500 - jakość powietrza: bardzo zanieczyszczona
Moduł - typ Jakości powietrza
Moduł - typ Ciśnienia
Moduł - typ IMU
Moduł - typ Akcelerometr
Moduł - typ Żyroskop
Moduł - typ Temperatury, wilgotności, ciśnienia
