Micro magnetometr 3-osiowy - MMC5983MA - Qwiic - SparkFun SEN-19921

Indeks: SPF-21816
3-osiowy magnetometr w wersji miniaturowej wyposażony w układ MMC5983MA firmy MEMSIC. Cechuje go wysoka czułość, umożliwia dokładność kursu na poziomie ±0,5°. Maksymalna szybkość transmisji danych wynosi do 1 kHz, FSR to ± 8 G, a rozdzielczość jest równa 18 bit. Moduł jest w pełni zintegrowany, został wyposażony także we wbudowany obwód rozmagnesowania. Wymiary modułu są równe 19,1 x 7,6 mm, a na płytce umieszczono złącze Qwiic.
Micro magnetometr 3-osiowy - MMC5983MA - Qwiic - SparkFun SEN-19921
79,80 zł
64,88 zł netto
Zapłać później
Producent: SparkFun
Kompatybilny z: Arduino

Opis produktu: Micro magnetometr 3-osiowy - MMC5983MA - Qwiic - SparkFun SEN-19921

3-osiowy magnetometr w wersji miniaturowej wyposażony w układ MMC5983MA firmy MEMSIC. Cechuje go wysoka czułość, wartość skuteczna RMS to 0,4 mG, co umożliwia dokładność kursu na poziomie ±0,5°. Maksymalna szybkość transmisji danych wynosi do 1 kHz, FSR to ± 8 G, a rozdzielczość jest równa 18 bit. Moduł jest w pełni zintegrowany, został wyposażony także we wbudowany obwód rozmagnesowania, który usuwa wszelkie szczątkowe namagnesowanie będące częstym problemem występującym w magnetometrach. Co więcej, wymiary modułu są równe 19,1 x 7,6 mm, a na płytce umieszczono złącze Qwiic, pozwalające na wygodne i szybkie prototypowanie bez konieczności lutowania.

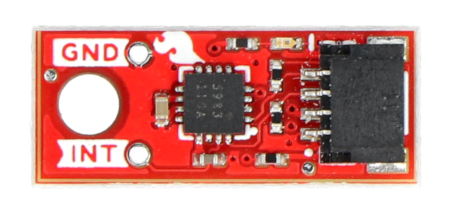

Micro magnetometr 3-osiowy.

Magnetometr 3-osiowy wyposażony w układ MMC5983MA.

Micro magnetometr 3-osiowy - MMC5983MA - Qwiic - SparkFun SEN-19921.

Micro magnetometr 3-osiowy - MMC5983MA - Qwiic - SparkFun SEN-19921.

Magnetometr - informacje ogólne

Co to magnetometr? Do czego służy magnetometr? Śpieszymy z odpowiedzią. Magnetometry to specjalne przyrządy, które są wykorzystywane w celu bardzo dokładnego określenia pola magnetycznego - czyli zmierzenia jego kierunku oraz wielkości. Zastanawiasz się do czego jest potrzebny pomiar pola magnetycznego? Dzięki niemu będziesz w stanie określić współrzędne i orientacje obiektu np. drona lub robota. Sprawdź także artykuł na naszym blogu dotyczący magnetometrów - Magnetometr – jak to działa i do czego służy?

Czym jest złącze Qwiic?

Qwiic SparkFun to ekosystem obejmujący liczne czujniki oparte na magistrali I2C, moduły wykonawcze oraz dedykowane przewody. Głównym założeniem tego rozwiązania jest usprawnienie procesu prototypowania. Wszystkie elementy obsługujące standard Qwiic wykorzystują wspólne, 4-pinowe złącze JST o rozstawie 1 mm. Zmniejsza to ilość wymaganego miejsca na płytce drukowanej. Zabezpiecza również przed podłączeniem niezgodnie z polaryzacją.

Specyfikacja techniczna modułu

  • Typ: magnetometr
  • Wbudowany układ: MMC5983MA firmy MEMSIC
  • Zakres pomiaru: 3-osiowy X, Y, Z
  • Interfejs komunikacyjny: magistrala I2C i interfejsy SPI
  • Adres magistrali I2C: 0x30
  • FSR: ± 8 G
  • Rozdzielczość pomiaru: 18 bit
  • Całkowity szum RMS (wartość skuteczna): 0,4 mG
  • Dokładność kursu: ± 0,5º
  • Maksymalna szybkość transmisji danych: do 1 kHz
  • Wbudowany czujnik temperatury
  • Wbudowany obwód rozmagnesowania
  • Napięcie zasilania: od 2,8V do 3,6 V
  • Wymiary płytki: 19,1 x 7,6 mm

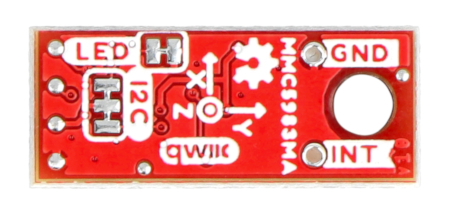

Moduł o kompaktowych wymiarach, znajduje zastosowanie w nietypowych projektach.

Moduł o kompaktowych wymiarach, znajduje zastosowanie w nietypowych projektach.

Moduł - typ IMU
Szerokość opakowania 6.5 cm
Wysokość opakowania 0.4 cm
Głębokość opakowania 5 cm
Masa opakowania 0.001 kg
