Opis produktu: Fermion - 3-osiowy magnetometr - BMM150 - I2C / SPI - DFRobot SEN0419
Moduł z trzyosiowym magnetometrem od DFRobot, wyposażony w układ firmy Bosch BMM150 - oparty na technologii FlipCore. Umożliwia pomiar pola magnetycznego w zakresie ± 1300 uT (oś X i Y) oraz ± 2500 uT (oś Z) z rozdzielczością pomiaru 0,3 uT. Moduł dostarcza informacji o absolutnej orientacji z zachowaniem wysokiej dokładności i precyzji pomiarów.

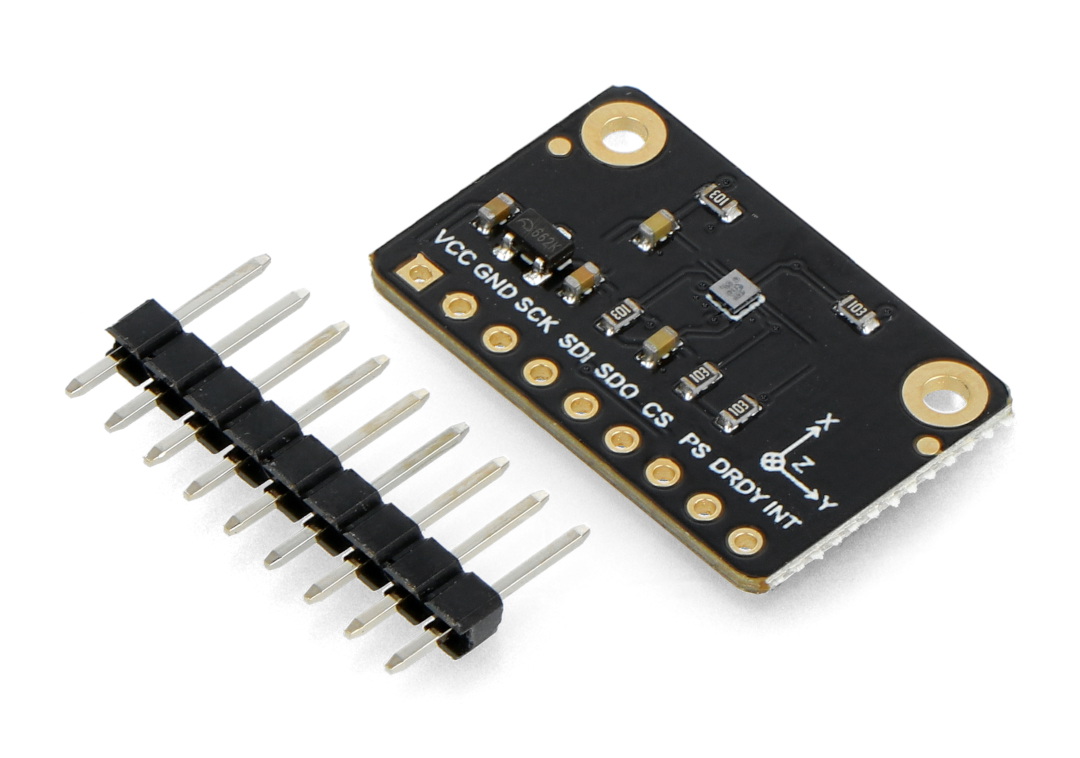

Zawartość zestawu
- Fermion - 3-osiowy magnetometr - BMM150 - I2C / SPI - DFRobot SEN0419 - 1 szuka
- Listwa goldpin 1x9 - raster 2,54 mm - 1 sztuka
Zestaw zawiera także listwę goldpin 1x9 - raster 2,54 mm - przeznaczoną do samodzielnego przylutowania.
Produkt jest kompatybilny z Arduino i Raspberry Pi!
Na stronie producenta dostępy jest szczegółowy przewodnik użytkownika - sprawdź!
Fermion - 3-osiowy magnetometr - BMM150 - I2C / SPI - DFRobot SEN0419.
Magnetometr zasada działania
Do najczęściej pojawiających się pytań należą: co to jest magnetometr? Do czego służy magnetometr? Odpowiedzi na te pytania (i nie tylko) znajdziesz na naszym blogu w artykule Magnetometr – jak to działa i do czego służy?
Magnetometr zastosowanie
- Drony wywiadowcze
- Drony rekreacyjne
- Nawigacja wewnątrz budynków i na zewnątrz w otwartych przestrzeniach
- Zbieranie informacji o kursie magnetycznym
- Rozszerzona Rzeczywistość
- Kompas elektroniczny z kompensacją przechyłu do obracania mapy
- Magnetometr w telefonie

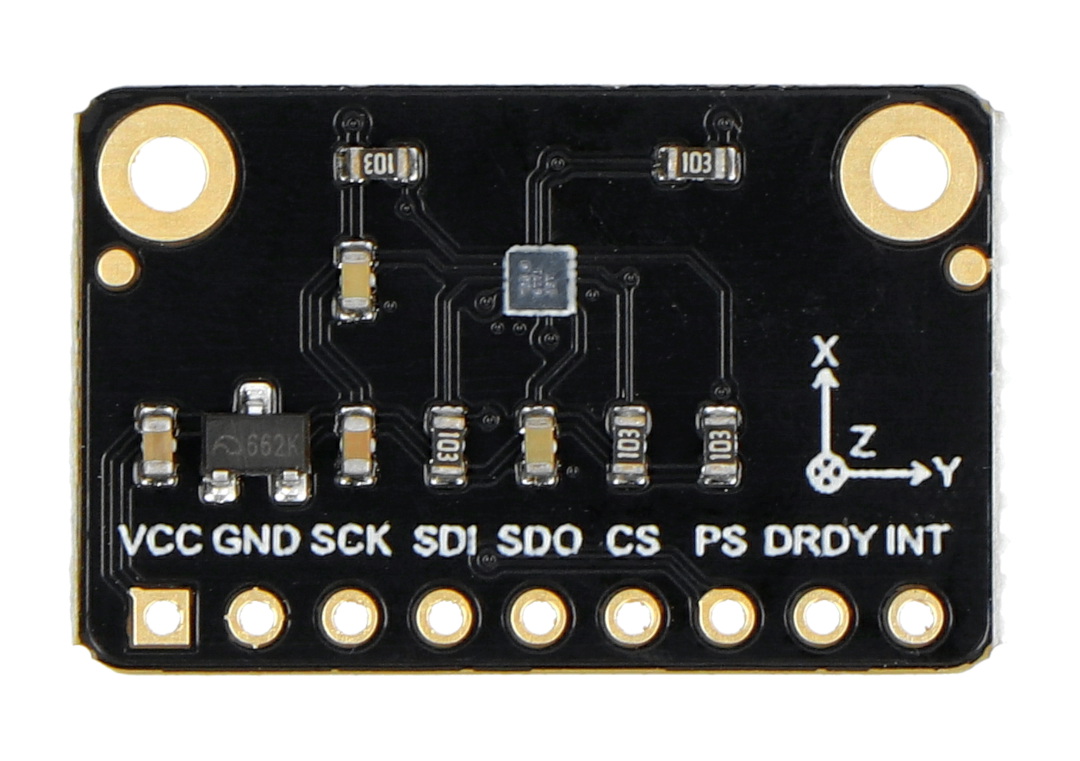

Opis wyprowadzeń i schemat połączenia przy użyciu Raspberry Pi
Moduł posiada wyprowadzenia w postaci pól lutowniczych, do których należy przylutować zawartą w zestawie listwę goldpin. Każde wyprowadzenie zostało opisane, co znacząco ułatwia podłączanie.
- VCC - pin zasilania
- GND - masa układu
- SCK - linia zegara interfejsu I2C / SPI
- SDI - linia danych interfejsu I2C / SPI (wejściowa)
- SDO - linia danych interfejsu SPI (wyjściowa)
- CS - Chip Select
- PS - wybór protokołu komunikacyjnego
- DRDY - stan gotowości do odbioru/przesyłania danych
- INT - pin przerwania

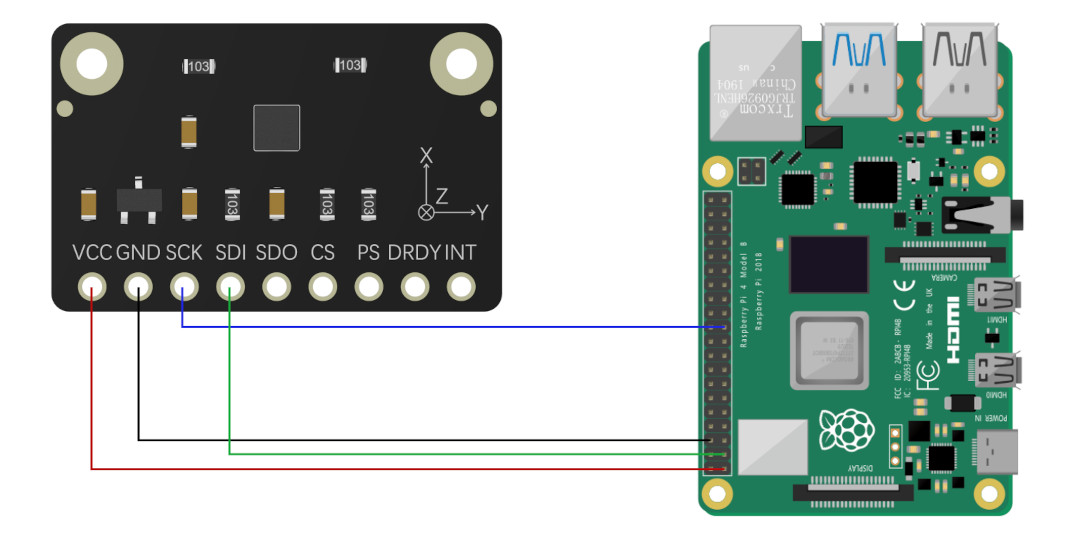

Schemat połączenia czujnika z Raspberry Pi 4B.

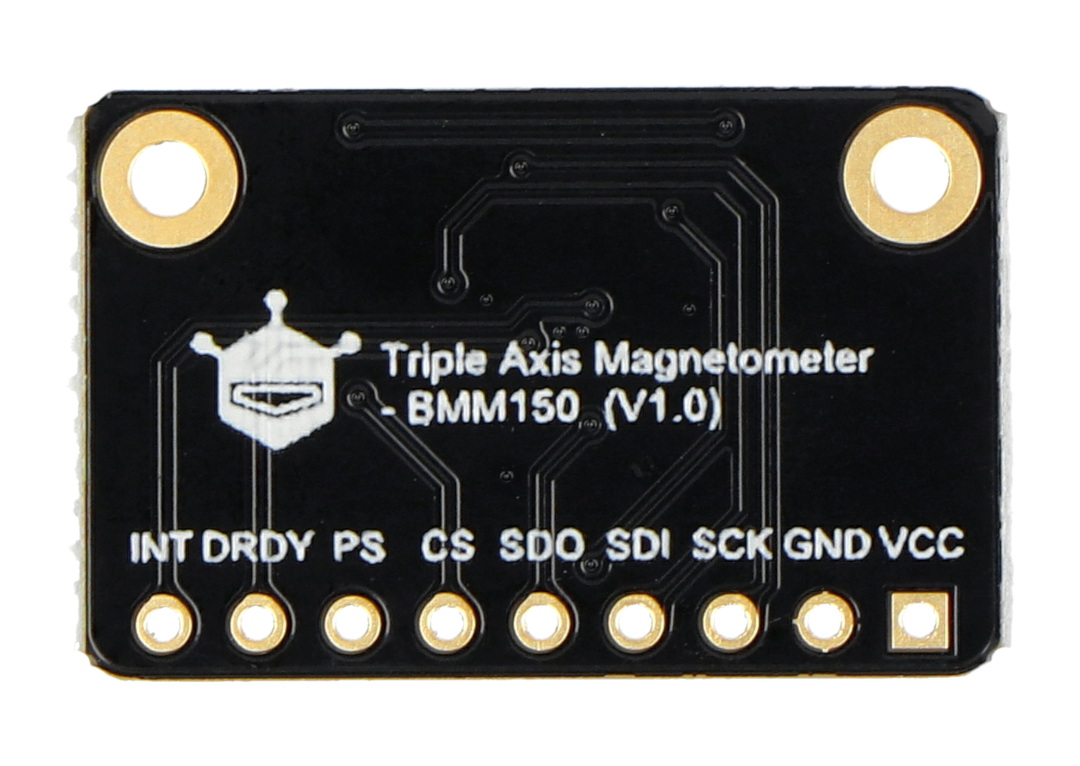

Fermion - 3-osiowy magnetometr - BMM150 - widok z tyłu.
Specyfikacja techniczna modułu
- Napięcie zasilania: 3,3 V
- Zakres pomiaru: ± 1300 uT (oś X, Y), ± 2500 uT (oś Z)
- Rozdzielczość pomiaru: 0,3 uT
- Dokładność: 30 uT
- Offset Zero-B: ± 40 uT / ± 2 uT
- Nieliniowość: < 1% FS
- Dokładność kursu magnetometru: składowa pozioma pola geomagnetycznego 30 uT, ± 2,5°
- Interfejs komunikacyjny: I2C lub SPI
- Adres magistrali I2C: 0x13
- Pobór prądu: od 170 uA do 500 uA
- Wymiary: 25 x 15 mm
