Opis produktu: Magnetometr 3-osiowy - MMC5603 - STEMMA QT / Qwiic - Adafruit 5579
Magnetometr od Adafruit wyposażony w układ MMC5603 - monolityczny zintegrowany 3-osiowy czujnik magnetyczny AMR. Charakteryzuje się wysoką czułością oraz posiada bardzo wysoki zakres czułości. FSR wynosi ±30 G, a dokładność kursu to ±1°. Maksymalna szybkość transmisji danych wynosi do 1 kH, a rozdzielczość jest równa 20 bit.
Produkt kompatybilny z Arduino i Raspberry Pi!
Producent przygotował także szczegółowy przewodnik użytkownika. Sprawdź!
Zawartość zestawu.
Magnetometr 3-osiowy - MMC5603 - STEMMA QT / Qwiic - Adafruit 5579.
Co to jest magnetometr?
Co to magnetometr? Do czego służy magnetometr? Śpieszymy z odpowiedzią. To specjalny przyrząd badawczy wykorzystywany w celu precyzyjnego określenia pola magnetycznego - pomiaru jego kierunku oraz wielkości. Potocznie mówiąc - magnetometr to cyfrowy kompas, służący także do wykrywania północy magnetycznej.
Do czego jest potrzebny pomiar pola magnetycznego? Dzięki niemu określisz współrzędne i orientacje obiektu np. drona lub robota. Magnetometr należy do grupy czujników typu IMU, które znajdują zastosowanie w wielu aplikacjach związanych z szeroko pojętą automatyką i robotyką, systemach nawigacyjnych, a także podczas monitorowania i kompensacji drgań. Powszechnie spotyka się je w smartfonach, tabletach oraz różnego rodzaju kontrolerach gier wideo.
Sprawdź także artykuł na naszym blogu - Magnetometr – jak to działa i do czego służy?
Cechy szczególne czujnika
- Najwyższy zakres dynamiki i dokładność ±30 G FSR
- Automatyczne rozmagnesowanie na chipie z wbudowaną funkcją SET/RESET
- Eliminuje błąd przesunięcia spowodowany zmianami termicznymi (puste pole wyjściowe)
- Usuwa szczątkowe namagnesowanie wynikające z silnych pól zewnętrznych

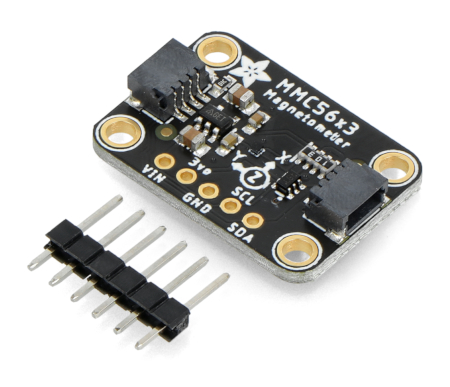

Zawartość zestawu
- Magnetometr 3-osiowy - MMC5603 - STEMMA QT / Qwiic - Adafruit - 1 sztuka
- Listwa goldpin 1x6 - raster 2,54 mm - 1 sztuka

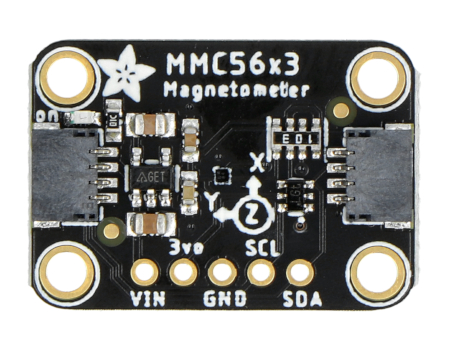

Magnetometr wyposażony w układ MMC5603.

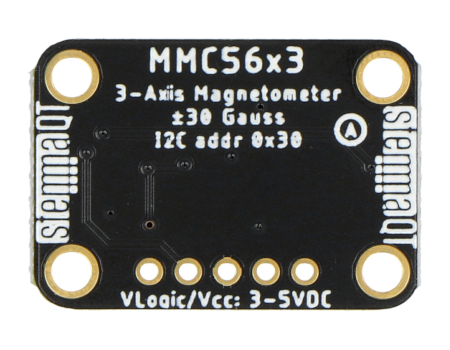

Moduł wykorzystuje magistralę I2C w celach komunikacyjnych.
Specyfikacja techniczna czujnika
- Typ: magnetometr
- Wbudowany układ: MMC5603
- Zakres pomiaru: 3-osiowy X, Y, Z
- Interfejs komunikacyjny: magistrala I2C
- Adres interfejsu: 0x30
- FSR: ± 30 G
- Rozdzielczość pomiaru: 20 bit
- Całkowity szum RMS: 2 mG
- Dokładność kursu: ± 1º
- Maksymalna szybkość transmisji danych: do 1 kHz
- Wbudowany czujnik temperatury
- Napięcie zasilania modułu: od 3 V do 5 V DC
- Wyprowadzenia:
- złącza STEMMA QT / Qwiic
- pola lutownicze
