Opis produktu: Listwa z czujnikami odbiciowymi QTR-8A - analogowa
Listwa ośmiu czujników odbiciowych z wyjściami analogowymi. Zasilana napięciem 5 V lub 3,3 V. Listwa może być stosowana w robotach typu linefollower (wykrywanie położenia linii). Posiada wbudowany tranzystor MOSFET pozwalający na wyłączanie czujników w celu oszczędzania energii lub zmianę intensywności świecenia diod podczerwonych.
Specyfikacja:
- Liczba czujników: 8
- Wymiary: 75 x 127 x 4 mm
- Napięcie zasilania: 5 V lub 3,3 V
- Pobór prądu: do 100 mA
- Sygnał wyjściowy: analogowy
- Zakres napięć wyjściowych: 0 V do napięcia zasilania
- Optymalna odległość pomiaru: 3 mm
- Maksymalna odległość pomiaru: 6 mm
- Masa: ok 3 g (bez złącz)
Listwa z czujnikami odbiciowymi QTR-8A - analogowa - Pololu 960.
Istnieje kilka sposób wykorzystania sygnałów wyjściowych, np
- wbudowany w mikrokontroler komparator lub przetwornik ADC do pomiaru napięć
- użycie komparatora analogowego i odczyt pomiaru w postaci cyfrowej
Listwę można obsłużyć także za pomocą modułu Arduino, podłączając wyjścia czujników pod wejścia analogowe.

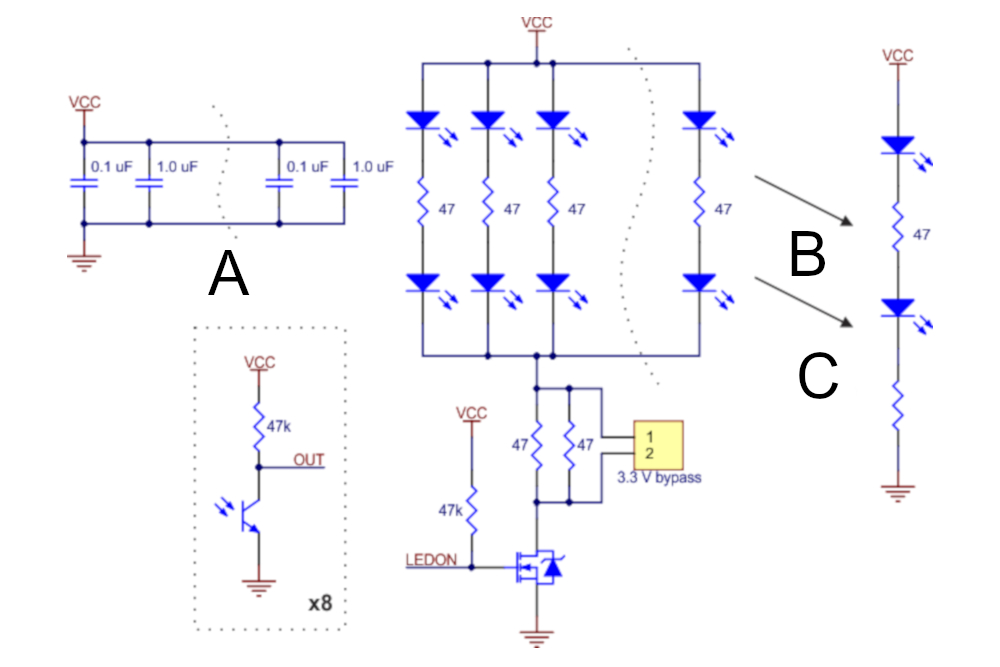

Jeżeli istnieje taka potrzeba moduł można rozdzielić na dwie niezależnie działające listwy, tak jak na obrazku.
Podział wymaga przylutowania tylko jednego, dołączonego do zestawu rezystora.
A. dwa kondensatory po każdej stronie perforacji, B. jeśli PCB złamane na dwie części, C. otwór przelotowy: 100 dla 5V, 0 dla 3.3V.
