Opis produktu: Czujnik szczelinowy 2 mm - Iduino SE056
Cyfrowy moduł z czujnikiem optycznym ze szczeliną 2 mm. Wyjściem jest sygnał cyfrowy. Napięcie zasilania jest równe 5 V. Razem z tarczą enkodera może służyć jako urządzenie zliczające impulsy, itp.

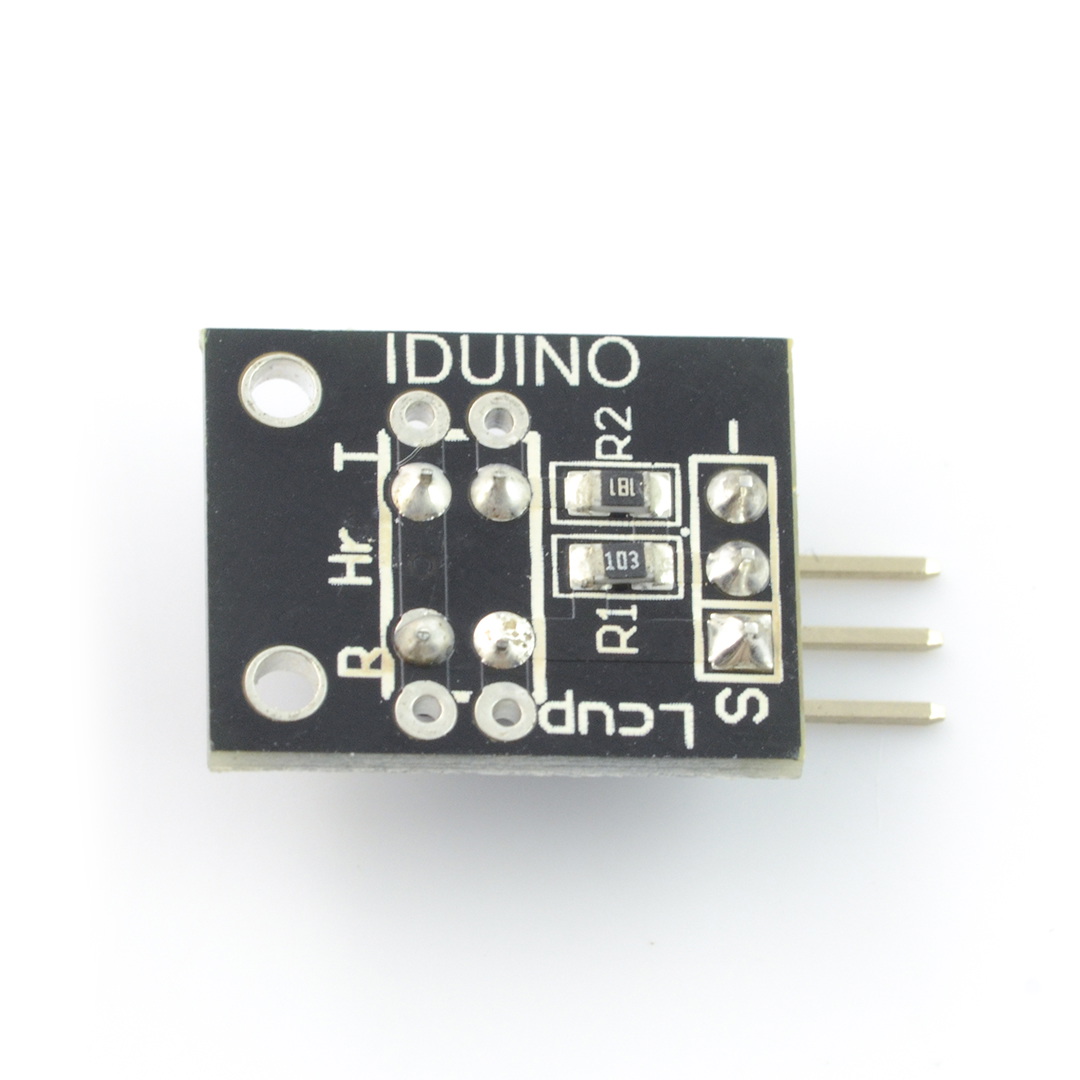

Czujnik szczelinowy 2 mm - Iduino SE056.
Podłączenie czujnika szczelinowego
Czujnik współpracuje z dowolnym mikrokontrolerem wyposażonym w wejścia cyfrowe, w tym również Arduino. W celu odczytania danych wystarczy podłączyć zasilanie oraz piny wyjściowe do dowolnego wejścia mikrokontrolera i odczytać jego stan.
Przykład podłączenia z Arduino.
| PIN | Opis |
|---|---|
| - | Masa układu. |
| +(pin środkowy) | Zasilanie 5 V. |
| S | Wyjście sygnału cyfrowego. |
Specyfikacja czujnika szczelinowego
- Napięcie zasilania: 5 V
- Wyjście: cyfrowe
- Wyprowadzenia: 3-pin
- Szerokość szczeliny: 2 mm
- Wymiary: 28 x 15 mm
- Masa: 2 g
