Czujnik szczelinowy - Waveshare 12225

Indeks: WSR-08834 EAN: 5904422366292

Cyfrowy moduł z czujnikiem optycznym ze szczeliną 6 mm. Moduł posiada wbudowany komparator, dzięki temu wyjściem jest sygnał cyfrowy. Napięcie zasilania jest równe od 3,3 V do 5 V. Razem z tarczą enkodera może służyć jako urządzenie zliczające impulsy, itp.

Czujnik szczelinowy - Waveshare 12225
13,90 zł
11,30 zł netto
Zapłać później
Dostawa 20 szt. zaplanowana na 2024-03-22
Oczekiwanie na dostawę
Producent: Waveshare
Kompatybilny z: Arduino

Opis produktu: Waveshare - czujnik szczelinowy

Cyfrowy moduł z czujnikiem optycznym ze szczeliną 6 mm. Moduł posiada wbudowany komparator, dzięki temu wyjściem jest sygnał cyfrowy. Napięcie zasilania jest równe od 3,3 V do 5 V. Razem z tarczą enkodera może służyć jako urządzenie zliczające impulsy, itp.

Specyfikacja czujnika szczelinowego

  • Napięcie zasilania: od 3,3 V do 5 V

  • Szerokość szczeliny: 6 mm
  • Komunikacja: sygnał cyfrowy 0/1
  • Wymiary modułu: 27 x 19 x 15 mm

Zestaw zawiera

  • Czujnik szczelinowy
  • Dysk enkodera 20 slotów
  • Przewód 3-pin raster 2,54 mm

Czujnik szczelinowy - Waveshare 12225

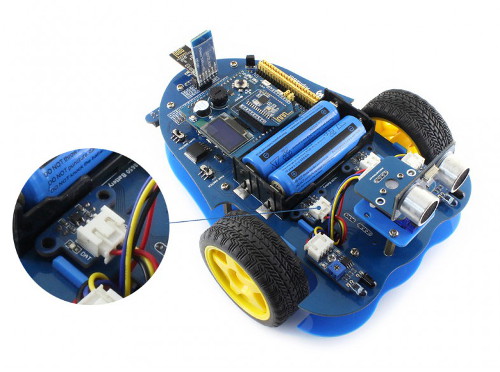

Moduł wykorzystywany w zestawach AlphaBot.

Czujnik posiada wyjście cyfrowe, które należy podłączyć do wyprowadzenia mikrokontrolera np. Arduino. Po podłączeniu zasilania,  na wyjściach pojawią się stany logiczne 0 lub 1.

Pin Opis
VCC Napięcie zasilania od 3,3 V do 5 V.
GND Masa układu.
DOUT Wyjście cyfrowe wysyłające sygnał 0 i 1.



Produkt kompatybilny z Arduino

Producent przygotował przewodnik użytkownika wraz z przykładowym programem dla Arduino i STM32.

Test 3
Szerokość opakowania 5 cm
Wysokość opakowania 6 cm
Głębokość opakowania 0.5 cm
Masa opakowania 0.006 kg
