Opis produktu: Moduł z diodą LED RGB - Iduino SE010
Moduł Iduino z diodą LED emitującą światło w kolorach RGB. Posiada 4-pinowe złącze z regulowanym wejściem PWM. Może być sterowany za pomocą Arduino.

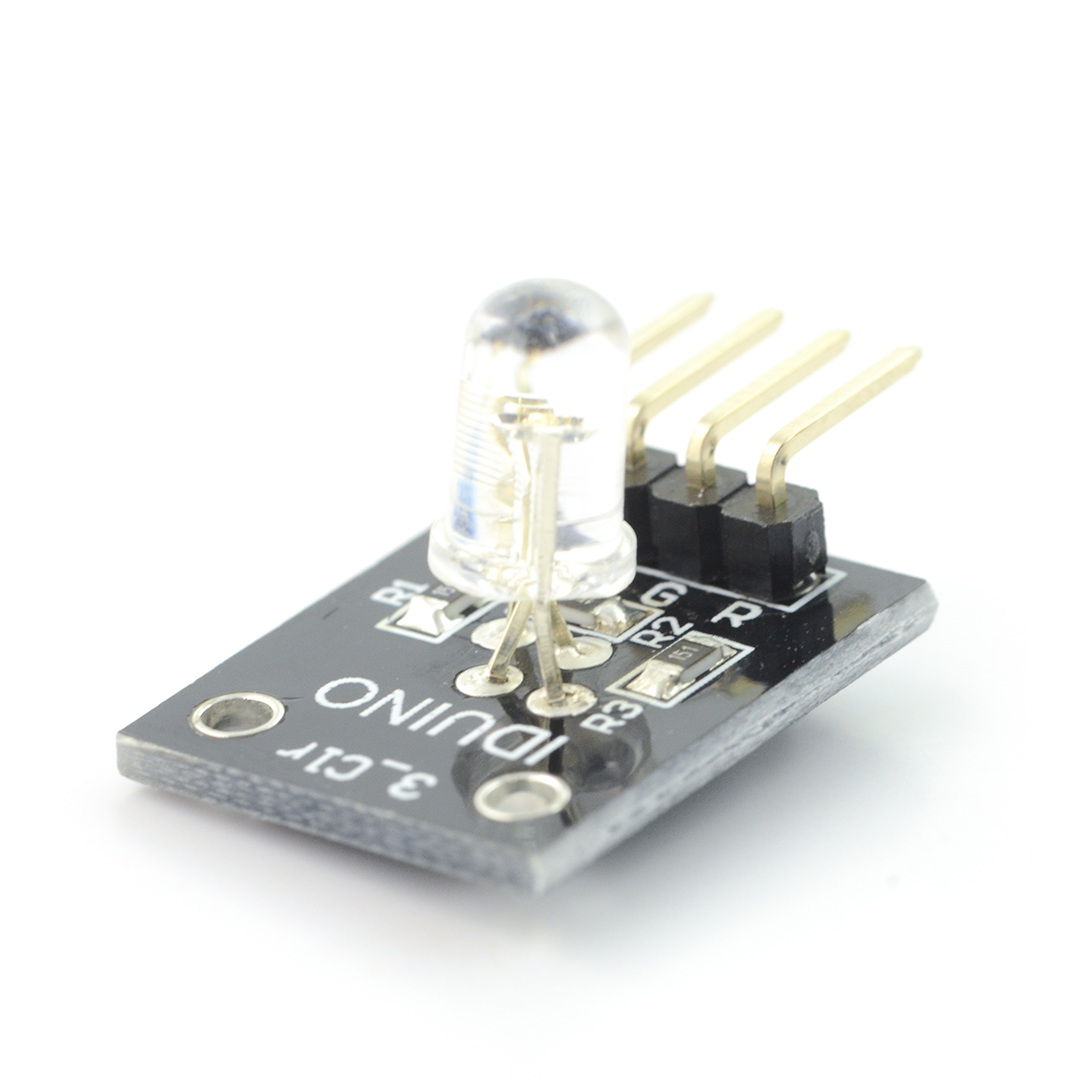

Moduł z diodą LED RGB - Iduino SE010.
Obsługa modułu z diodą LED
Czujnik posiada 4-pinowe złącze z wyjściami cyfrowymi RGB, które należy podłączyć do wyprowadzenia mikrokontrolera, np. Arduino.
Przykład podłączenia z Iduino Uno.
| Pin | Opis |
|---|---|
| GND | Masa układu. |
| RGB | Sygnał wyjściowy, cyfrowy. |
Specyfikacja modułu z diodą LED RGB
- Napięcie dla koloru czerwonego: od 1,8 V do 2,1 V
- Napięcie dla koloru zielonego: od 3,0 V do 3,2 V
- Napięcie dla koloru niebieskiego: od 3,0 V do 3,2 V
- Długość wiązki światła dla koloru czerwonego: od 620 nm do 625 nm
- Długość wiązki światła dla koloru zielonego: od 520 nm do 525 nm
- Długość wiązki światła dla koloru niebieskiego: od 465 nm do 470 nm
- Jasność koloru czerwonego: od 600 mcd do 800 mcd przy 20 mA
- Jasność koloru zielonego: od 800 mcd do 1000 mcd przy 20 mA
- Jasność koloru niebieskiego: od 1500 mcd do 2000 mcd przy 20 mA
