Opis produktu: Pierścień LED RGB WS2812 5050 x 16 diod - 44 mm

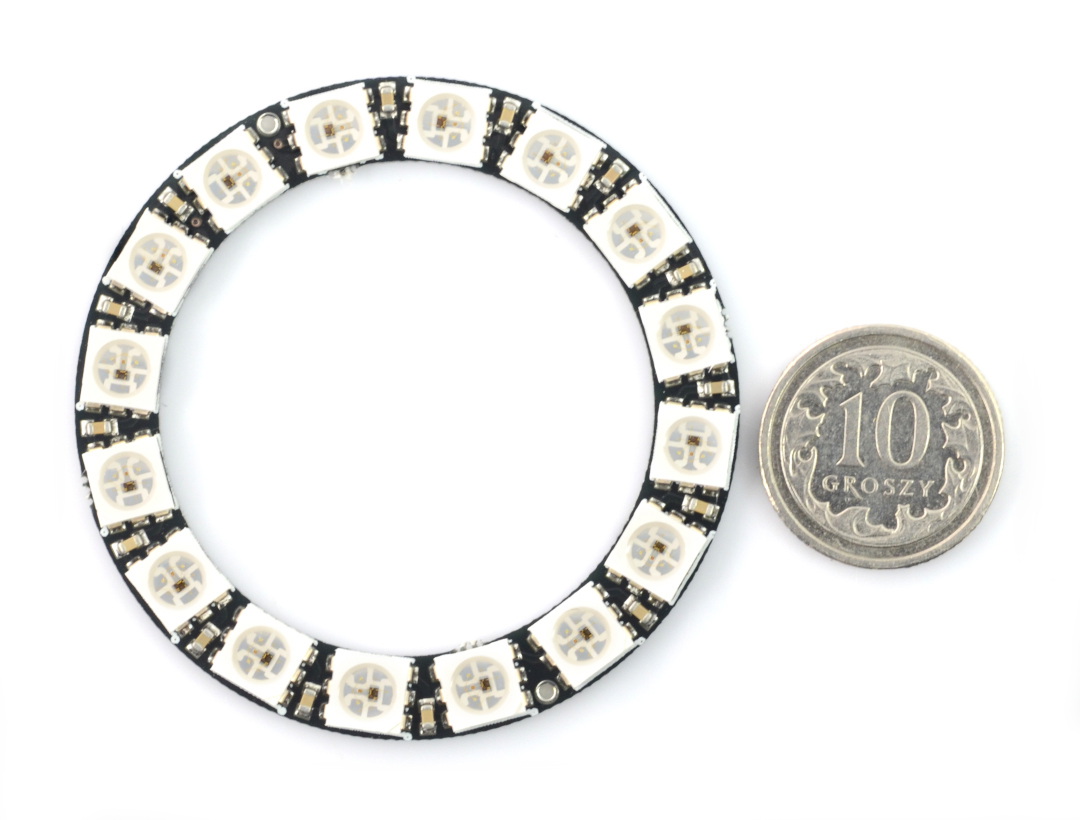

Pierścień złożony z 16 indywidualnie adresowanych diod LED RGB ze zintegrowanym sterownikiem. Do obsługi modułu wystarczy jeden pin mikrokontrolera, np. Arduino. Diody umieszczone są w równych odległościach na okręgu o średnicy zewnętrznej 44 mm. Każda z nich pobiera prąd do 18 mA, co w tym przypadku daje łączną wartość ok. 290 mA. Pierścień można zasilać napięciem 5 V.
W naszej ofercie dostępne również pierścienie o innych wymiarach.
Zastosowany protokół komunikacyjny umożliwia łączenie szeregowe diod. Kolejny łańcuch należy podpiąć do złącza wyjściowego, łącząc ze sobą odpowiednio 5V, GND oraz OUT z IN. Producent zaznacza, że przy korzystaniu z więcej niż 500 diod, może nie wystarczyć pamięci RAM w układzie Arduino Uno.
Podłączenie i opis wyprowadzeń pierścienia
Urządzenie posiada cztery wyprowadzenia:
- GND - masa modułu
- VCC - napięcie zasilania, 18 mA prądu na jedną diodę
- IN - cyfrowy sygnał sterujący z mikrokontrolera
- OUT - wyjście do podłączenia następnego pierścienia
|
Produkt kompatybilny z Arduino i Raspberry Pi Produkt działa z bibliotekami NeoPixel od Adafruit:
|
Specyfikacja techniczna pierścienia
- Napięcie zasilania: 5 V
- Pobór prądu: 18 mA dla jednej diody
- Zastosowane diody: LED RGB WS2812 (dokumentacja)
- Ilość diod: 16
- Średnica zewnętrzna okręgu: 44 mm
- Średnica wewnętrzna okręgu: 34 mm
