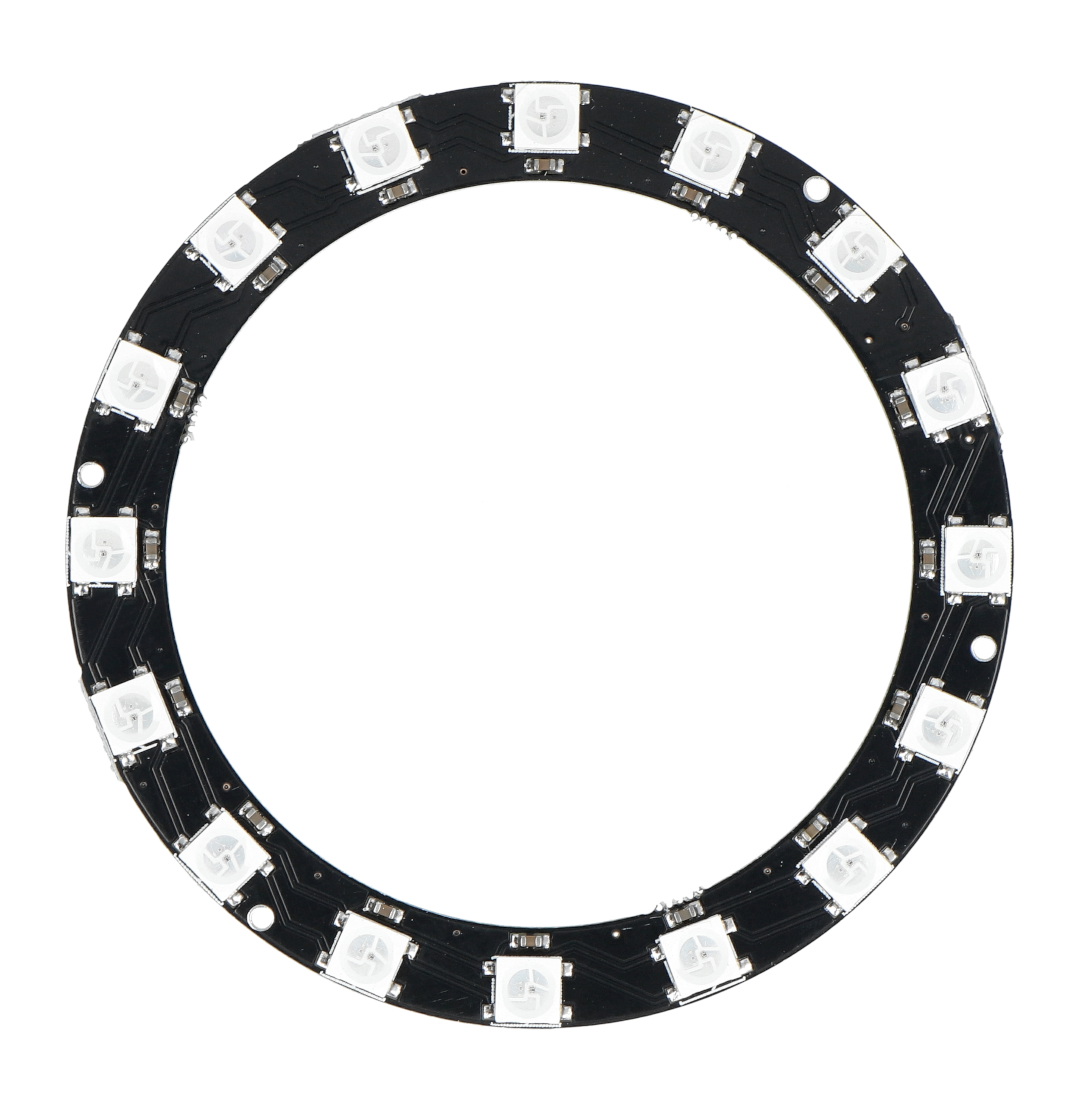

Pierścień LED RGB WS2812B 5050 x 16 diod - 68mm

Indeks: LED-06247 EAN: 5904422303143

Pierścień złożony z 16 indywidualnie adresowanych diod LED RGB 5050 ze zintegrowanym sterownikiem. Do obsługi modułu wystarczy jeden pin mikrokontrolera. Średnica zewnętrzna okręgu wynosi 68 mm.

Pierścień LED RGB WS2812B 5050 x 16 diod - 68mm
17,90 zł
14,55 zł netto
Zapłać później
Czas oczekiwania: 4-6 tyg.
Chwilowo niedostępny
Producent: OEM

Opis produktu: Pierścień LED RGB WS2812B 5050 x 16 diod - 68 mm

Pierścień złożony z 16 indywidualnie adresowanych diod LED RGB ze zintegrowanym sterownikiem. Do obsługi modułu wystarczy jeden pin mikrokontrolera, np. Arduino. Diody umieszczone są w równych odległościach na okręgu o średnicy zewnętrznej 68 mm. Każda z nich pobiera prąd do 18 mA, co w tym przypadku daje łączną wartość ok. 290 mA. Pierścień można zasilać napięciem 5 V.

Pierścień LED RGB WS2812B 5050 x 16 diod - 68mm



Zastosowany protokół komunikacyjny umożliwia łączenie szeregowe diod. Kolejny łańcuch należy podpiąć do złącza wyjściowego, łącząc ze sobą odpowiednio 5V, GND oraz DOUT z DIN. Producent zaznacza, że przy korzystaniu z więcej niż 500 diod, może nie wystarczyć pamięci RAM w układzie Arduino Uno.



Podłączenie pierścienia LED

Urządzenie posiada cztery wyprowadzenia:
  • GND - masa modułu
  • 5 V - napięcie zasilania, 18 mA prądu na jedną diodę
  • Data IN - cyfrowy sygnał sterujący z mikrokontrolera
  • Data OUT - wyjście do podłączenia następnego pierścienia



Produkt kompatybilny z Arduino i Raspberry Pi

Produkt działa z bibliotekami NeoPixel od Adafruit:



Pierścień LED RGB WS2812B 5050 x 16 diod - 68mmW naszej ofercie dostępne również pierścienie o innych wymiarach.



Specyfikacja pierścienia LED RGB WS2812B

  • Napięcie zasilania: 5 V
  • Pobór prądu: 18 mA dla jednej diody
  • Zastosowane diody: LED RGB WS2812B (dokumentacja)
  • Ilość diod: 16
  • Średnica zewnętrzna okręgu: 68 mm



Napięcie zasil. od 5.0 V
Napięcie zasil. do 5.0 V
Napięcie nominal. 5.0 V
Moc nominalna 1.2 W
LED barwa RGB
LED rodzaj WS2812B
LED cyfrowe Tak
LED - ilość diod 16
LED soczewka przezroczysta
LED długość fali RGB
Szerokość opakowania 9 cm
Wysokość opakowania 0.5 cm
Głębokość opakowania 7 cm
Masa opakowania 0.008 kg

Jako pierwszy zadaj pytanie dotyczące tego produktu!


Dobór zasilacza do paska LED

Producenci pasków i łańcuchów LED podają moc w jednostce watów na każdy metr łańcucha. W związku z tym, aby obliczyć całkowite zapotrzebowanie na moc należy pomnożyć tę wartość razy długość łańcucha, przykładowo:

  • Pasek LED 4,8 W / 12 V - 5 m
  • czyli całkowita moc jest równa 4,8 W/m * 5 m = 24 W
  • przy założeniu, że pasek zasilany jest napięciem  12 V, potrzebuje on prądu: 24 W / 12 V = 2 A

W takim wypadku należy dobrać zasilacz o parametrach:

  • Napięcie wyjściowe 12 V
  • Moc wyjściowa: co najmniej 24 W, dla bezpieczeństwa warto przyjąć zapas i wybrać zasilacz od 30 W
  • Producenci zasilaczy czasem nie podają mocy wyjściowej, tylko wydajność prądową. W takim układzie należy wybrać zasilacz o wydajności co najmniej 2 A, warto przyjąć zapas 2,5 A. Można również w prosty sposób przeliczyć wydajność prądową na moc mnożąc prąd razy napięcie zasilania, przykładowo: 12 V * 2,5 A = 30 W
