Opis produktu: RGB LED Matrix Driver - moduł z matrycą LED RGB 117 diod - IS31FL3741 - STEMMA QT / Qwiic - Adafruit 5201
Moduł z matrycą LED składający się ze 117 diod LED RGB rozmieszczonych w układzie 13 kolumn i 9 wierszy. Każda dioda ma wymiary 2 x 2 mm, a odstęp między nimi wynosi 3 mm. Moduł został wyposażony w sterownik IS31FL3741 wykorzystujący magistralę I2C do komunikacji z modułem kontrolera - Arduino czy Raspberry Pi. Znajduje zastosowanie podczas realizacji projektów, w których główną rolę odgrywa efekt wizualny. Możliwości projektowe są praktycznie nieograniczone.
Produkt kompatybilny z Arduino i Raspberry Pi!
Na stronie producenta dostępny jest szczegółowy przewodnik użytkownika - sprawdź!
Połącznie matrycy z płytką Metro za pomocą złącz STEMMA QT.
Płytka Metro nie jest częścią zestawu, można ją nabyć osobno w naszym sklepie.
Opis wyprowadzeń
Moduł zasilany jest napięciem od 3,3 V do 5 V. Komunikuje się za pomocą interfejsu I2C, jest kompatybilny z Raspberry Pi oraz Arduino. Do połączenia matrycy z modułem głównym mogą być wykorzystane złącza STEMMA QT / Qwiic lub pola lutownicze, do których należy przylutować zawarte w zestawie złącza goldpin.
- VIN - pin zasilania w zakresie od 3,3 V do 5 V
- GND - masa układu
- SCL - linia zegara interfejsu I2C
- SDA - linia danych interfejsu I2C
Specyfikacja techniczna matrycy LED
- Kolor LED: RGB
- Ilość LED: 117 diod
- Rozkład: 13 kolumn i 9 wierszy
- Wbudowany układ: IS31FL3741
- Interfejs komunikacyjny: magistrala I2C
- Adres interfejsu:
- domyślny: 0x30
- konfigurowany: 0x31, 0x32, 0x33
- Napięcie zasilania: od 3,3 V do 5 V
- Złącza: STEMMA QT / Qwiic / pola lutownicze
- Wymiary: 51,3 x 39 x 4,6 mm
- Masa: 5,8 g
Zawartość zestawu
- RGB LED Matrix Driver - moduł z matrycą LED RGB 117 diod - IS31FL3741 - STEMMA QT / Qwiic - Adafruit 5201 - 1 sztuka
- Listwa goldpin 1x8 - raster 2,54 mm - 1 sztuka

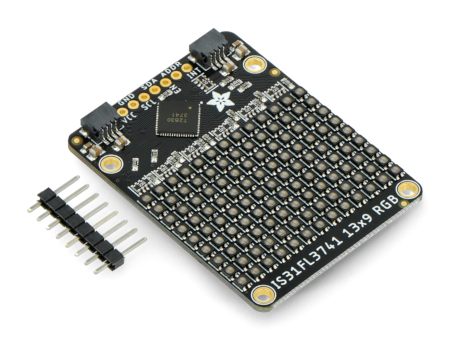

W zestawie także listwa goldpin, którą należy przylutować w miejscu pól lutowniczych.
RGB LED Matrix Driver - jak zmienić adres urządzenia w magistrali I2C?
Domyślny adres modułu Adafruit 5201 w magistrali I2C to 0x30. W zależności od uwarunkowań specyfiki aplikacji docelowej, adres ten można zmienić z poziomu użytkownika. Dzięki temu, możliwe jest podłączenie maksymalnie do czterech urządzeń jednocześnie pod tę samą magistralę I2C. Aby zmienić adres magistrali I2C, należy przeciąć ścieżkę pomiędzy pinami I2C “0x30”. Teraz w celu zmiany docelowego adresu magistrali I2C, możesz zewrzeć (polutować ze sobą) wyprowadzenia oznaczone jako “0x31”, “0x32” i “0x33”. Pamiętaj, że można ze sobą połączyć tylko jedną parę wyprowadzeń jednocześnie!
RGB LED Matrix Driver - funkcje pozostałych zworek magistrali I2C
Poszczególne pozostałe wyprowadzenia adresów I2C, które może uruchomić użytkownik poprzez lutowanie zworek, mają następujące funkcje:
0x31 - zmiana adresu fizycznego z domyślnego 0x30 na 0x31, tworzy bezpośrednie połączenie pomiędzy linią ADDR a linią SCL;
0x32 - zmiana adresu fizycznego z domyślnego 0x30 na 0x31, tworzy bezpośrednie połączenie pomiędzy linią ADDR a linią SDA;
0x33 - zmiana adresu fizycznego z domyślnego 0x30 na 0x31, tworzy bezpośrednie połączenie pomiędzy linią ADDR a linią VCC
