Opis produktu: Czujnik magnetyczny otwarcia drzwi/okien - kontaktron CMD19
Przewodowy czujnik zbliżeniowy załączany magnetycznie. Urządzenie stosowane jest głównie do określenia pozycji drzwi i okien. Zasada działania jest podobna jak w tradycyjnym przekaźniku. Obwód jest domyślnie rozwarty, po zbliżeniu do magnesu obwód zostaje zamknięty, co oznacza, że przez przewody zaczyna płynąć prąd.
W zestawie:
- Czujnik z przewodami
- Element magnetyczny
- Śrubki montażowe
- Taśma samoprzylepna

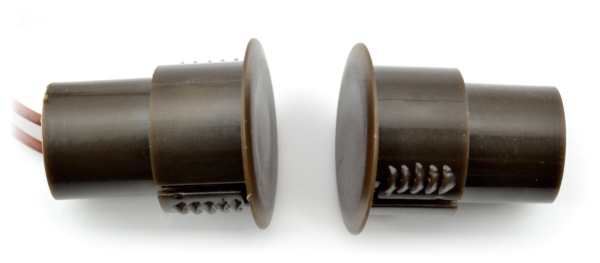

Czujnik magnetyczny otwarcia drzwi/okien - kontaktron CMD19.
Podłączenie
Czujnik można w prosty sposób podłączyć do dowolnego układu z mikrokontrolerem, np. Arduino. Dołączając rezystor podciągający lub uruchamiając wewnętrzny pull-up, odczyt można zrealizować w sposób cyfrowy.
Komunikacja z Arduino
W celu sprawdzenia funkcjonalności czujnika można wykorzystać dołączony do Arduino program DigitalInputPullup, które znajduje się w menu: Plik -> Przykłady -> Digital. Wystarczy podłączyć jeden przewód czujnika do masy GND, drugi do wyprowadzenia nr 2 Arduino i po zbliżeniu obu części sensora, wbudowana dioda L podłączona do pinu 13 zaświeci się.
Specyfikacja techniczna
- Napięcie pracy: do 40 V
- Maksymalny prąd: 0,1 A
- Rezystancja wewnętrzna: ok 200 Ω
- Zasięg: do 25 mm
- Tryb pracy: domyślnie rozłączony
- Kolor obudowy: brązowy
- Wymiary:
- Średnica kontaktronu: 14 mm
- Średnica otworu montażowego: 18,3 mm
- Średnica kołnierza kontaktronu: 24 mm
- Długość kontaktronu: 25,5 mm
- Średnica magnesu: 14 mm
- Średnica otworu montażowego: 18,3 mm
- Długość magnesu: 25 mm
- Średnica kołnierza magnesu: 24 mm
- Długość przewodów: ok. 20 cm

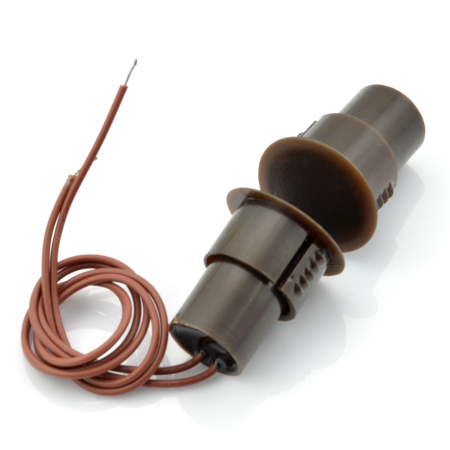

Czujnik magnetyczny otwarcia drzwi/okien.
