Moduł przekaźników 2 kanały H/L z optoizolacją - styki 10A/250VAC - cewka 12V

Indeks: MOD-06552 EAN: 5904422359805

Moduł wyposażony w dwa przekaźniki SRD-05 z cewką zasilaną napięciem 12 V z optyczną izolacją wejścia oraz otworami montażowymi. Układ pozwala na sterowanie elementami wykonawczymi przy pomocy portów mikrokontrolera lub dowolnego zestawu uruchomieniowego poprzez stan niski lub wysoki - wybierany za pomocą zworki.

Moduł przekaźników 2 kanały H/L z optoizolacją - styki 10A/250VAC - cewka 12V
11,90 zł
9,67 zł netto
Zapłać później
Producent: OEM

Opis produktu: Moduł przekaźników 2 kanały H/L z optoizolacją

Moduł pozwala na sterowanie elementami wykonawczymi pobierającymi prąd do 10 A przy pomocy portów mikrokontrolera lub dowolnego zestawu uruchomieniowego, np. Arduino i Raspberry Pi poprzez stan niski lub wysoki - wybierany za pomocą zworki. Optoizolacja separuje sygnał sterujący od części związanej z zasilaniem przekaźnika, dzięki czemu zapewnia bezpieczeństwo pracy układu sterującego.

Podłączenie

Do poprawnej pracy wystarczy podłączyć zasilanie cewki przekaźnika oraz cyfrowy sygnał sterujący. Wyprowadzenia to konektory śrubowe ARK, które umożliwiają łączenie za pomocą dowolnych przewodów ze zdjętą izolacją na końcach.

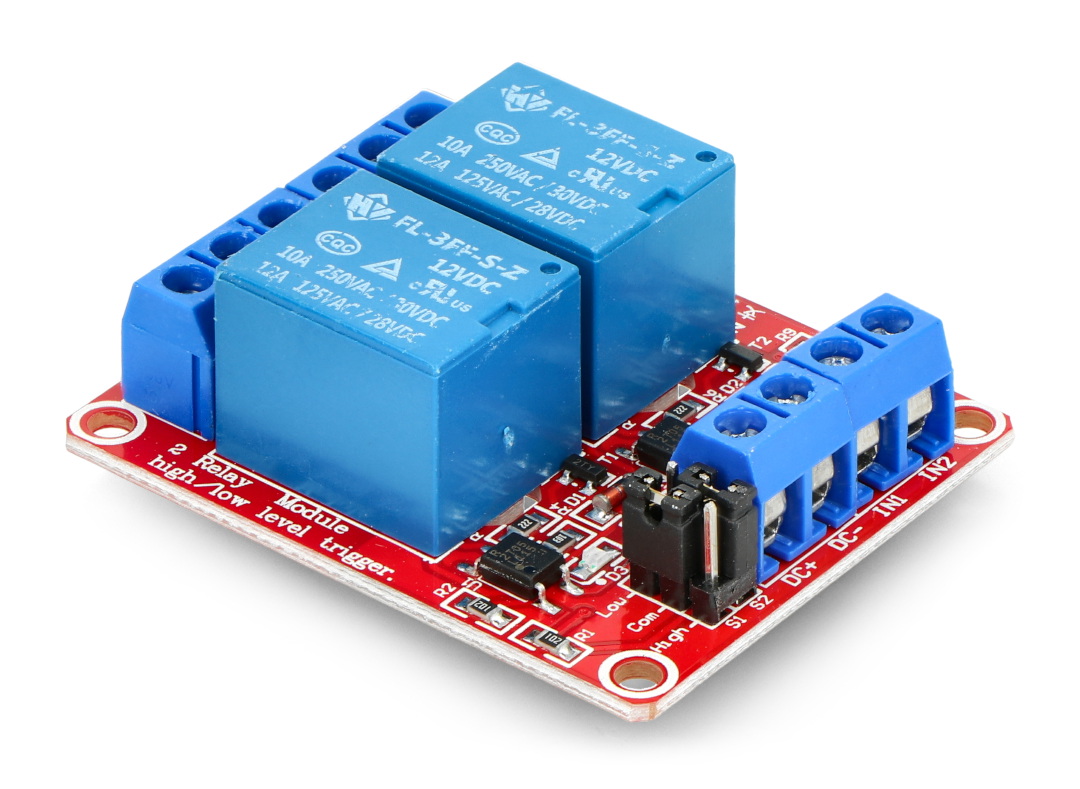

Dwukanałowy moduł przekaźników H/L

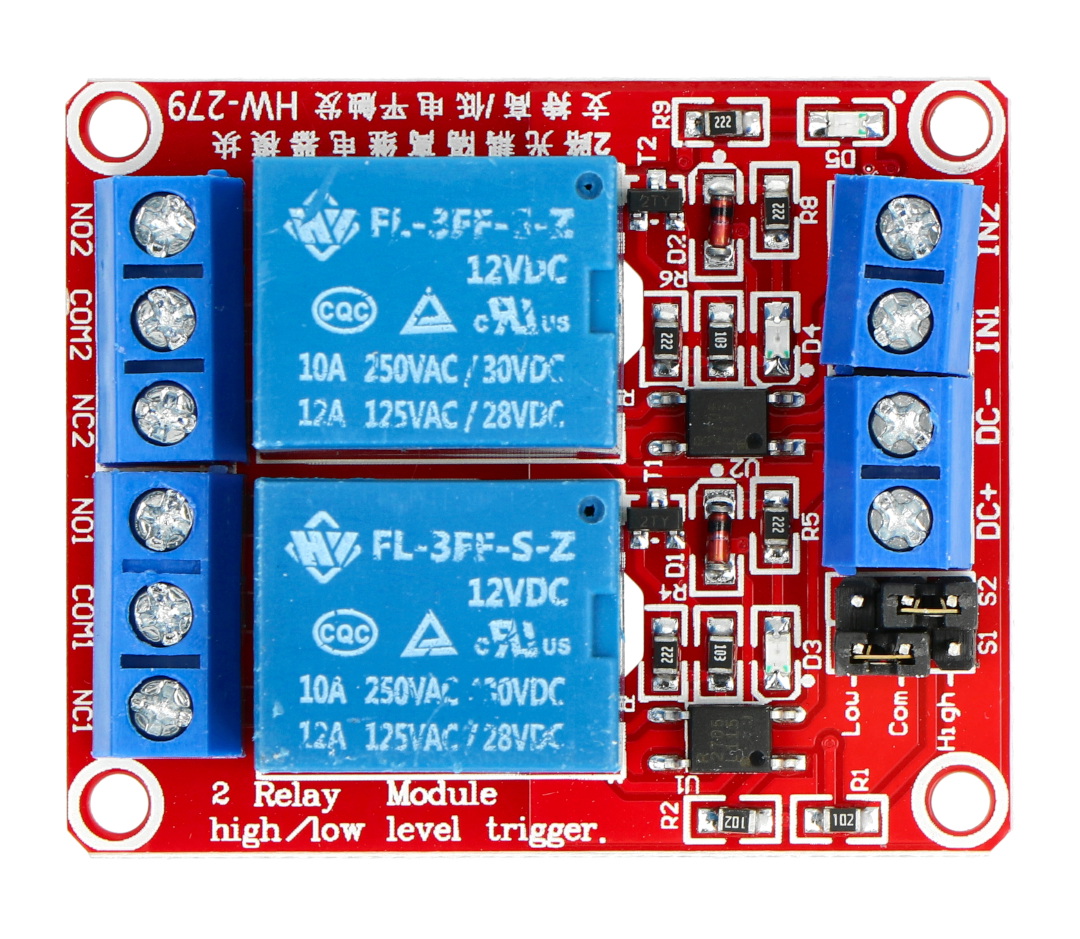

Moduł przekaźników 2 kanały H/L z optoizolacją.

Moduł przekaźnikaModuł przekaźników 12 V.

Wyprowadzenia

  • DC+ - napięcie zasilania układu
  • DC- - masa układu
  • IN1, IN2 - wejścia sterujące przekaźników, załączone staniem niskim lub wysokim
  • Zworka -  do zmiany stanu załączania przekaźnika:
    • pozycja H - dany kanał załączany stanem wysokim
    • pozycja L - dany kanał załączany stanem niskim
  • Styki wyjściowe przekaźnika:
    • NC - domyślnie zwarty COM
    • COM - wspólny zawierany z NC lub NO w zależności od sygnału sterującego
    • NO - domyślnie rozwarty

Przykłady zastosowania

  • Sterownik oświetlenia
  • Sterownik układów wykonawczych
  • Włącznik do urządzeń elektrycznych w tym silników

Specyfikacja

  • Napięcie zasilania VCC: 12 V
  • Załączany stanem niskim lub wysokim - wybór przy pomocy zworki H/L
  • Sygnał sterujący: od 5 V do 12 V DC
  • Przekaźnik: SRD-05VDC-SL-C (dokumentacja)
    • Napięcie cewki: 12 V
    • Maksymalne napięcie styków: 250 VAC, 110 VDC*
    • Maksymalny prąd: 10 A
  • Konektory: złącza śrubowe ARK
  • Wymiary płytki 50 x 41 mm
  • Średnica otworów montażowych: 3 mm



* Maksymalne napięcie styków zależne jest od rodzaju obciążania - szczegóły w dokumentacji tabela 7. Contact Rating.

Uniwersalny moduł przekaźników dla Arduino

Oferowany przez nas 2-kanałowy moduł przekaźników 10A/250VAC z optoizolacją i przełącznikiem wejść H/L może być zasilany napięciem 12V, dzięki czemu bez problemu współpracuje z dowolnymi urządzeniami cyfrowymi. Wbudowane obwody wejściowe umożliwiają bezpośrednie sterowanie cewkami przekaźników za pomocą wyjść mikrokontrolera, minikomputera jednopłytkowego bądź samodzielnie zbudowanego układu elektronicznego.

Montaż w obudowie docelowego urządzenia lub na płycie prototypowej jest możliwy przy wykorzystaniu czterech otworów mocujących, znajdujących się w narożnikach płytki drukowanej modułu. Przestawialne zworki pozwalają na wybór stanu logicznego, który będzie służył do przełączania cewek – stany H/L można wybrać niezależnie dla każdego z kanałów.

Inne przekaźniki w ofercie sklepu Botland

Oprócz prezentowanego 2-kanałowego modułu przekaźników 10/250VAC z optoizolacją i przełącznikiem H/L, w naszej ofercie znajdziesz także klasyczne, elektromagnetyczne przekaźniki, przekaźniki Arduino w postaci modułów i nakładek Arduino Shield o zróżnicowanej liczbie kanałów, a także nowoczesne przekaźniki półprzewodnikowe (SSR).

Niektóre moduły są dostosowane do pracy z płytkami Raspberry Pi – dzięki wyposażeniu w 40-pinowe gniazda goldpin oraz odpowiednie układy wejściowe do sterowania cewkami, spełniają one wymogi stawiane nakładkom typu Raspberry Pi Hat.

Ilość kanałów 2
Interfejs Cyfrowy I/O
Test 3
Szerokość opakowania 6 cm
Wysokość opakowania 2 cm
Głębokość opakowania 4.5 cm
Masa opakowania 0.03 kg
