Specyfikacja
- Napięcie zasilania VCC: od 6 V do 30 V
- Napięcie wejściowe Trigger: od 3 V do 24 V
- Przełączanie stanu przekaźnika poprzez stan wysoki
- Przekaźnik SRD-05VDC-SL-C (dokumentacja)
- Napięcie cewki: 5 V
- 4 przyciski funkcyjne
- Złącza śrubowe oraz złącze microUSB
- Posiada optoizloację oraz ochronę przez odwrotnym podłączeniem
- Parametry styków dla obciążenia rezystancyjnego:
- 125 VAC / 10 A
- 250 VAC / 10 A
- 28 VDC / 10 A
- Wymiary płytki 65 x 38 mm
* Maksymalne napięcie styków zależne jest od rodzaju obciążania - szczegóły w dokumentacji tabela 7. Contact Rating.

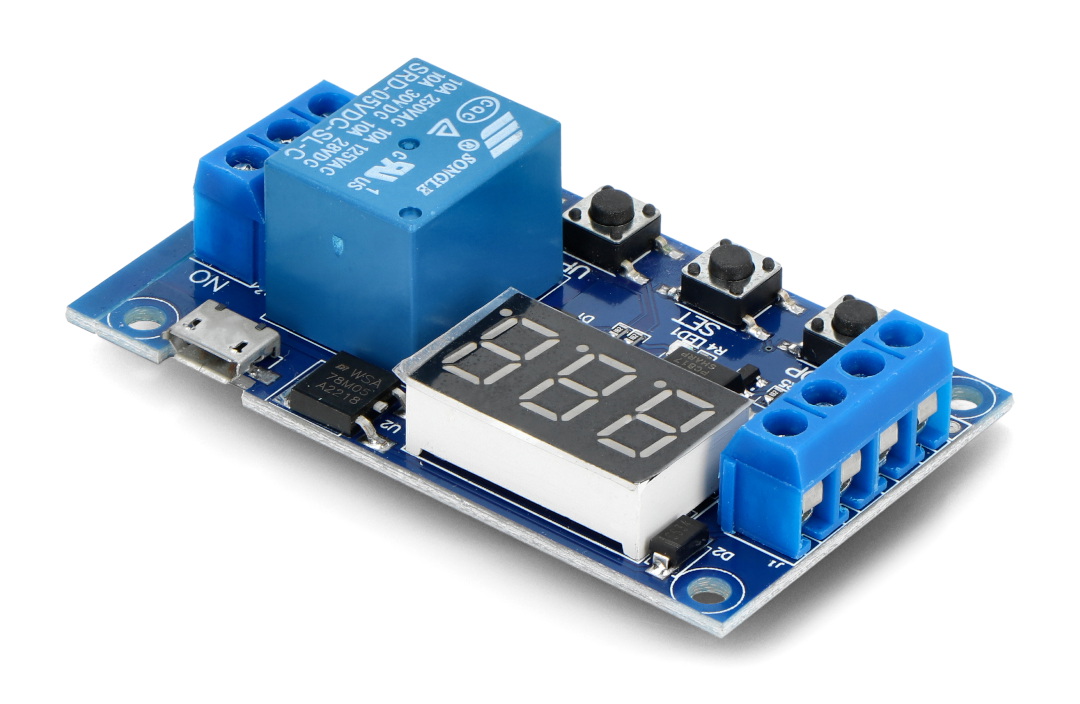

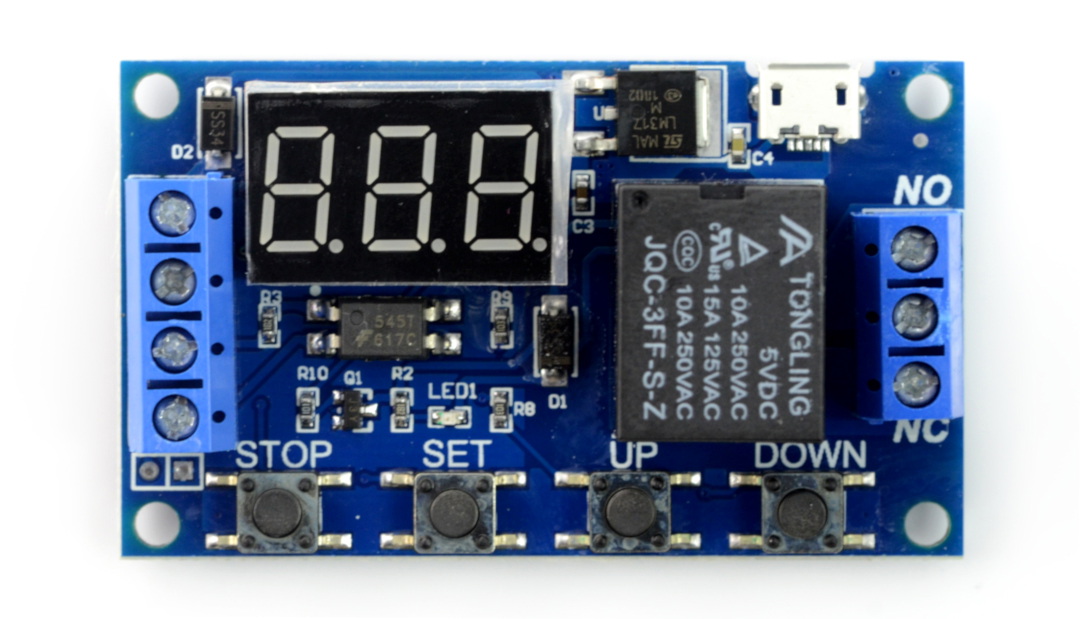

Opis produktu: Moduł przekaźnika 1 kanał z opóźnieniem - styki 10 A / 250 V AC - cewka 5 V
Moduł wyposażony w przekaźnik SRD-05 z cewką zasilaną napięciem 5 V. Układ pozwala na sterowanie elementami wykonawczymi przy pomocy portów mikrokontrolera lub dowolnego zestawu uruchomieniowego. Przekaźnik jest wyposażony w układ opóźnienia działający w zakresie od 0,1 s do 999 min pozwalający na zwłokę włączenia, wyłączenia, pracę cykliczną oraz działanie podczas przytrzymania.
Tryby pracy
- P1.1: uruchamiane sygnałem Trigger, wyłącza się po czasie OP. Ponowne podanie sygnału nie działa.
- P1.2: uruchamiane sygnałem Trigger, wyłącza się po czasie OP. Ponowne podanie sygnału rozpoczyna odliczanie od początku.
- P1.3: uruchamiane sygnałem Trigger, wyłącza się po czasie OP.Ponowne podanie sygnału natychmiast wyłącza przekaźnik.
- P-2: uruchamiane sygnałem Trigger z opóźnieniem CL. Wyłącza się po czasie OP.
- P3.1: uruchamiane sygnałem Trigger, wyłącza się po czasie OP. Następnie po czasie opóźnienia CL włącza się ponownie. Liczba cykli jest ustawiana przez parametr LOP.
- P3.2: uruchamianie bez sygnału Trigger, wyłącza się po czasie OP. Następnie po czasie opóźnienia CL włącza się ponownie. Liczba cykli jest ustawiana przez parametr LOP.
- P-4: funkcja przytrzymania. Przekaźnik działa podczas trzymania sygnału Trigger. Po odłączeniu wyłącza się po czasie uastwionym w parametrze OP.
Konfiguracja urządzenia
- Po włączeniu zasilania włączeniu należy przytrzymać przycisk SET przez 2 s. Po zwolnieniu go można wybrać tryb pracy od P1.1 do P-4 przyciskami UP i DOWN.
- Tryb wybieramy krótkim naciśnięciem przycisku SET
- Następnie ustawiamy parametry opóźnień:
- OP: czas włączenia
- CL: czas wyłączenia
- LOP: liczba cykli
- Będąc trybie ustawiania czasu przycisk STOP pozwala wybrać jednostkę. Na wyświetlaczu należy zwrócić uwagę na kropkę:
- XXX.: kropka na ostatnim miejscu, zakres od 1 s do 999 s
- XX.X: kropka na przedostatnim miejscu, zakres od 0,1 s do 99,9 s
- X.X.X.: trzy kropki, zakres od 1 min do 999 min
- Po ustawieniu parametrów należy przytrzymać przycisk SET przez 2 s. Nazwa trybu zacznie migać, a następnie ekran wróci do ekranu początkowego i wyświetli 000.
- Wciśnięcie przycisku STOP na głównym ekranie może wyłączyć na stałe przekaźnik OFF. Przy stanie ON działa on według ustawionego trybu.
- Długie przytrzymanie przycisku STOP pozwala wprowadzić urządzenie w stan uśpienia:
- C-P: tryb uśpienia, po 5 minutach bez naciśnięcia wyświetlacz wyłącza się, przekaźnik działa normalnie
- O-d: tryb normalny, wyświetlacz jest zawsze włączony
Podłączenie

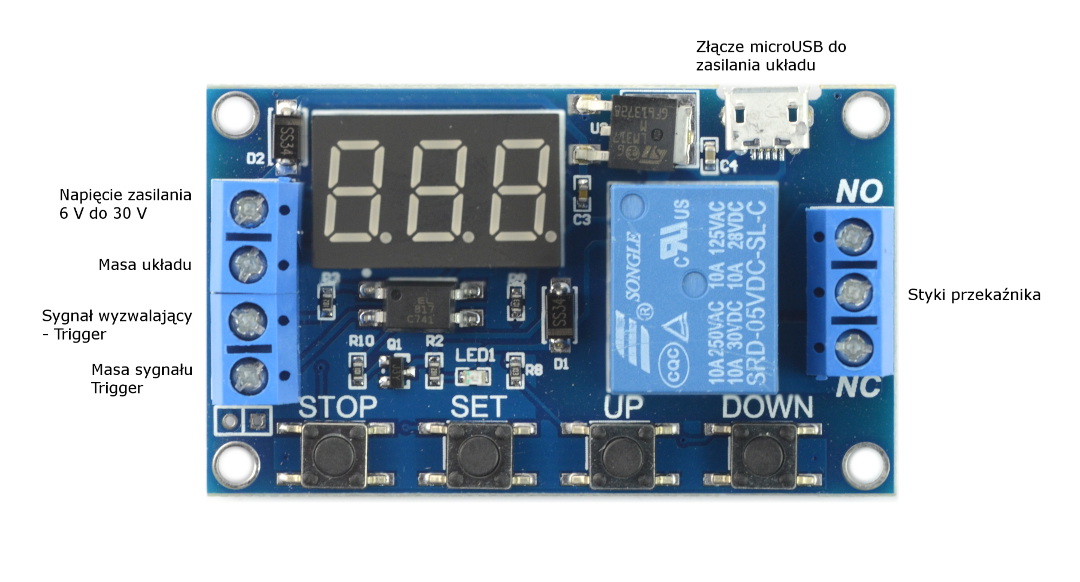

Moduł posiada siedem wyprowadzeń opisanych w poniższej tabeli:
| PIN | Opis< |
|---|---|
| 6.0 - 30.0V | Napięcie zasilania od 6 V do 30 V |
| GND | Masa układu. |
| Trigger | Sygnał sterujący przekaźnikiem. Napięcie sterowania jest równe od 3 V do 24 V. |
| GND_T | Masa sygnału sterującego. Jeśli sygnał jest równy zasilaniu może być połączona zworką z GND. |
| NO | Styk normalnie otwarty przekaźnika. |
| COM | Styk common przekaźnika. |
| NC | Styk normalnie zamknięty przekaźnika. |
