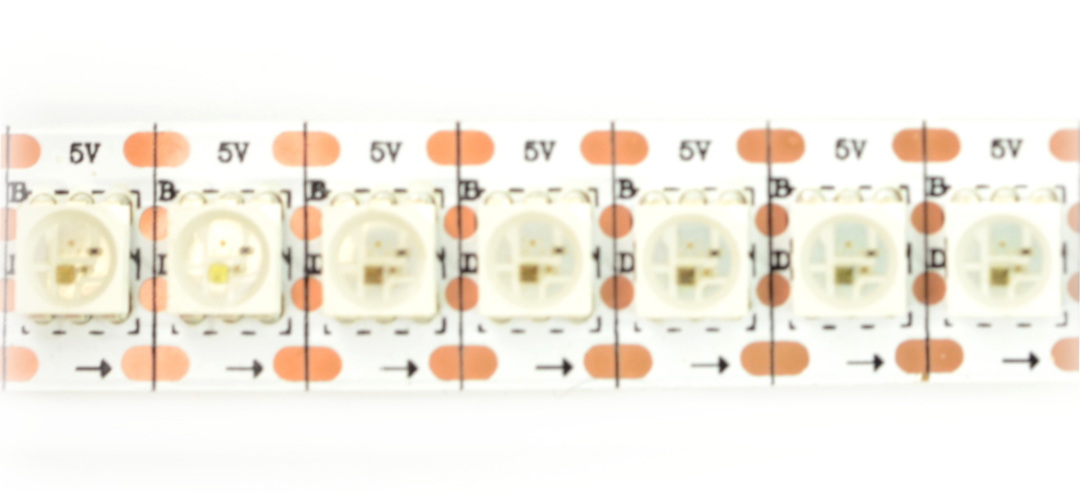

Opis produktu: Pasek LED RGB WS2813 - cyfrowy, adresowany - 144 LED/m, 43,2W/m, 5V - 1m, IP30
Indywidualnie adresowe diody LED RGB umieszczone w 1 metrowym pasku o gęstości 144 diod na metr. Każdy pixel może emitować barwę z 24-bitowej palety.
Specyfikacja paska LED WS2813
- Napięcie zasilania: 5 V
- Moc: 43,2 W/m
- Zastosowane diody: LED RGB SMD5050 WS2813
- Adresowany piksel: 1 dioda RGB
- Odporność na warunki zewnętrzne: IP30
- Szerokość: 12 mm
- Długość łańcucha: 1 m
Diody ułożone są gęsto w odległości ok. 7 mm, dzięki temu jasność jest bardzo wysoka. Układ jest zasilany napięciem 5 V, pobiera ok. 9 A na każdy metr (43,2 W). Łańcuch ma możliwość przecięcia po każdej diodzie.
Urządzenie posiada 4-pinowe złącze.
Podłączenie paska LED
Urządzenie posiada 4-pinowe złącze składające się z następujących wyprowadzeń:
- GND (przewód biały) - masa modułu
- 5 V (przewód czerwony) - napięcie zasilania, dla jednej matrycy należy podłączyć źródło o wydajności prądowej co najmniej 3,5 A na każdy metr łańcucha
- D0 (przewód zielony - data) - cyfrowy sygnał sterujący z mikrokontrolera
- B0 (przewód niebieski - clock) - cyfrowy sygnał sterujący z mikrokontrolera - podłączony w zależności od potrzeby programu
|
Produkt kompatybilny z Arduino i Raspberry Pi
|
Pierwsze uruchomienie - przykład ColorPalette
- Uruchom program testowy wybierając w środowisku Arduino:
- Plik -> Przykłady -> FastLED -> ColorPalette
- Wybierz pin, z którego będą kontrolowane diody. Domyślnie jest to pin 5:
- Linia 3 #define PIN 5
- Wybierz ilość pixeli jaka ma być kontrolowana. Domyślnie jest to 50:
-
- Linia 4 #define NUM_LEDS 50
- Wybierz jasność z jaka mają świecić diody, domyślnie jest to 64:
- Linia 5 #define BRIGHTNESS 64
- Wybierz rodzaj sterownika LED, domyślnie jest to WS2811
- Linia 6 #define LED_TYPE WS2811
- Wgraj program do Arduino. Pixele powinny zaświecić się wszystkie i zmieniać kolory z palety barw.
