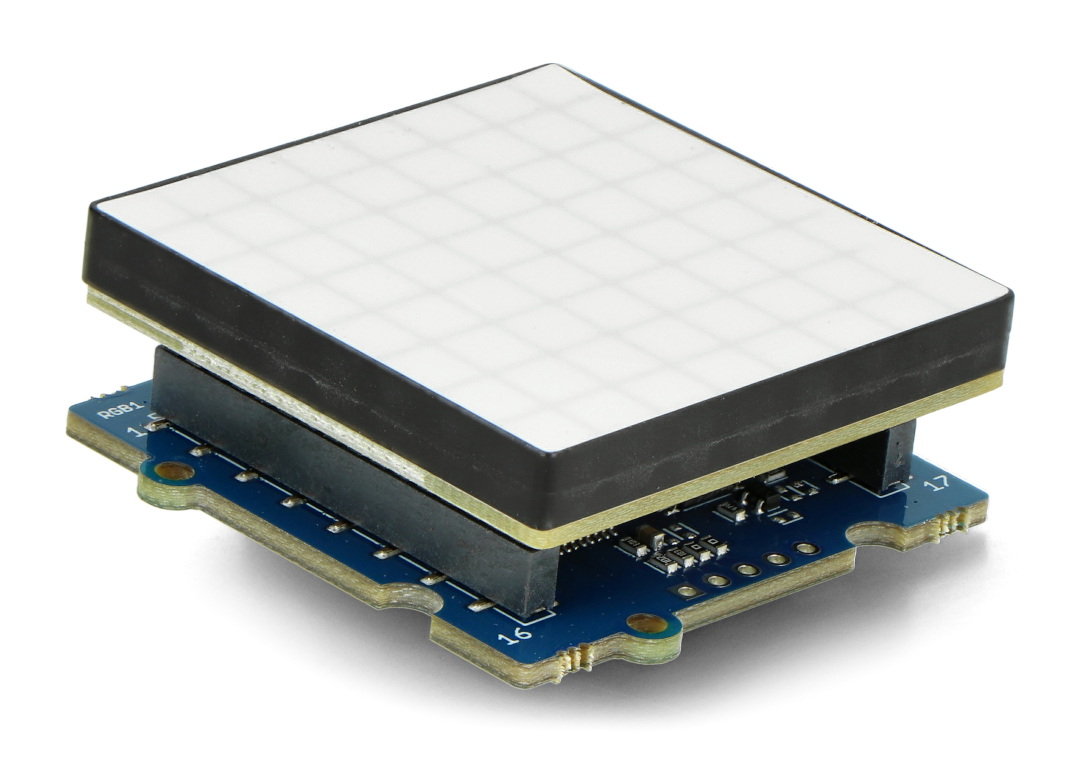

Grove - RGB LED Matrix ze sterownikiem

Indeks: SEE-13665 EAN: 5903351247054

Matryca RGB LED Matrix 8 x 8 ze sterownikiem, przystosowana do wyświetlania prostych obrazów i wzorów, 64-pikselowe diody LED i 255 kolorów dla każdego piksela co daje niemal nieograniczone możliwości. Zasilana napięciem od 3,3 V do 5 V. W zestawie znajduje się przewód Grove.

Grove - RGB LED Matrix ze sterownikiem
72,90 zł
59,27 zł netto
Zapłać później
Czas oczekiwania: 4-6 tyg.
Chwilowo niedostępny
Producent: Seeedstudio
Kompatybilny z: Arduino

Opis produktu: Grove - RGB LED Matrix ze sterownikiem

Matryca RGB LED Matrix 8 x 8 ze sterownikiem, przystosowana do wyświetlania prostych obrazów i wzorów, 64-pikselowe diody LED i 255 kolorów dla każdego piksela co daje niemal nieograniczone możliwości. Zasilana napięciem od 3.3 V do 5 V. W zestawie znajduje się przewód Grove.

Grove - RGB LED Matrix

Sterownik matrycy MY9221 został wyposażony w 12-kanałowy (R/G/B x 4) regulator prądu stałego APDM. Moduł Grove potrzebuje aż dwóch sterowników MY9221 do kontrolowania diodami. Matryca jest częścią systemu Grove charakteryzującego się łatwością w tworzeniu obwodów bez konieczności umiejętności lutowania. Wystarczy połączyć ze sobą wybrane moduły za pomocą dedykowanego przewodu Grove. Producent przygotował poradnik jak należy podłączyć moduł i zaprogramować Arduino oraz bibliotekę z przykładowymi kodami.

Grove LED MAtrix

Grove - RGB LED Matrix ze sterownikiem

Cechy matrycy Grove

  • 8 x 8 pikseli
  • RGB
  • 255 kolorów
  • Wbudowane MCU
  • Obsługa wyświetlania niestandardowych obrazów

Grove RGB LED Matrix

Specyfikacja techniczna Grove - RGB LED Matrix ze sterownikiem

 Parametr Zakres
Napięcie zasilania od 3.3 V do 5 V
Temperatura robocza  od - 40 ℃ do + 85
Interfejs I2C
I2C adres 0x65
Wymiary 40 mm x 40 mm x 21 mm
Masa 17.3 g
Wymiary opakowania 120 mm x 100 mm x 33 mm
Waga brutto 28 g



    Ekran - typ Matryca LED
    Ekran - dotyk Nie
    Ekran - rozdziel. 8x8 px
    Długość 40 mm
    Szerokość 40 mm
    Wysokość 33 mm
    Przewód - Typ Grove
    Przewód - Standard żeńsko-żeń.
    Ilość pinów 4
    Napięcie zasil. od 3.3 V
    Napięcie zasil. do 5.0 V
    LED barwa RGB
    LED rodzaj WS2813
    LED cyfrowe Tak
    LED - ilość diod 64
    LED soczewka matowa
    LED długość fali RGB
    Szerokość opakowania 10 cm
    Wysokość opakowania 3.3 cm
    Głębokość opakowania 15 cm
    Masa opakowania 0.03 kg

    Jako pierwszy zadaj pytanie dotyczące tego produktu!


    Dobór zasilacza do paska LED

    Producenci pasków i łańcuchów LED podają moc w jednostce watów na każdy metr łańcucha. W związku z tym, aby obliczyć całkowite zapotrzebowanie na moc należy pomnożyć tę wartość razy długość łańcucha, przykładowo:

    • Pasek LED 4,8 W / 12 V - 5 m
    • czyli całkowita moc jest równa 4,8 W/m * 5 m = 24 W
    • przy założeniu, że pasek zasilany jest napięciem  12 V, potrzebuje on prądu: 24 W / 12 V = 2 A

    W takim wypadku należy dobrać zasilacz o parametrach:

    • Napięcie wyjściowe 12 V
    • Moc wyjściowa: co najmniej 24 W, dla bezpieczeństwa warto przyjąć zapas i wybrać zasilacz od 30 W
    • Producenci zasilaczy czasem nie podają mocy wyjściowej, tylko wydajność prądową. W takim układzie należy wybrać zasilacz o wydajności co najmniej 2 A, warto przyjąć zapas 2,5 A. Można również w prosty sposób przeliczyć wydajność prądową na moc mnożąc prąd razy napięcie zasilania, przykładowo: 12 V * 2,5 A = 30 W
