Grove - LED Strip Driver v2.0 - sterownik LED dla Arduino - Seeedstudio 105020002

Indeks: SEE-04443 EAN: 5904422350086

Moduł pozwalający sterować jasnością jednokolorowego paska LED oraz jasnością i kolorem paska LED RGB. Posiada 2-pinowe, śrubowe wejście dla zasilające, 4-pinowy, śrubowy terminal wyjściowy oraz dwa 4-pinowe złącza interfejsu Grove.

Grove - LED Strip Driver v2.0 - sterownik LED dla Arduino - Seeedstudio 105020002
43,90 zł
35,69 zł netto
Zapłać później
Producent: Seeedstudio
Kompatybilny z: Arduino

Opis produktu: Grove - LED Strip Driver v2.0 - sterownik LED dla Arduino - Seeedstudio 105020002

Moduł pozwalający sterować jasnością jednokolorowego paska LED oraz jasnością i kolorem paska LED RGB ze wspólną anodą. Posiada 2-pinowe, śrubowe wejście dla zasilania taśmy LED, 4-pinowy, śrubowy terminal wyjściowy oraz dwa 4-pinowe złącza interfejsu Grove. Może zasilać 2 m pasek z napięcia 9 V oraz 5 m pasek z 12 V. W zestawie znajduje się przewód przystosowany do nakładki Seeedstudio Base Shield v2.0.

Sterownik LED z przewodem Grove

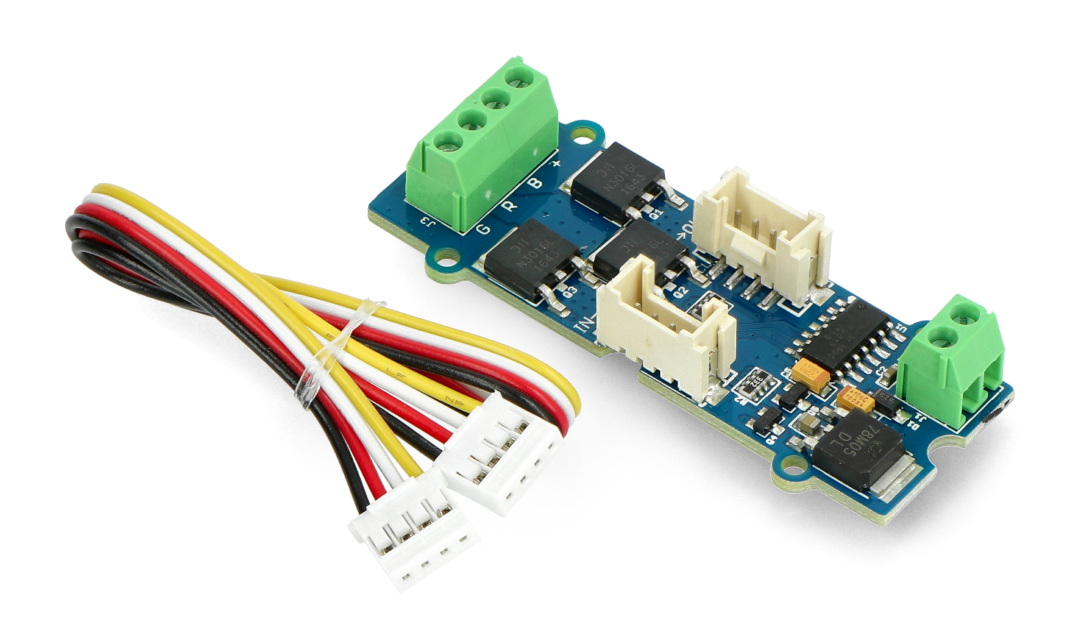

Do modułu dołączony 4-pinowy przewód do nakładki Base Shield v2.0.



Produkt kompatybilny z Arduino

Producent udostępnia przewodnik użytkownika, oraz bibliotekę dla Arduino.



LED Strip Driver - sterownik LED

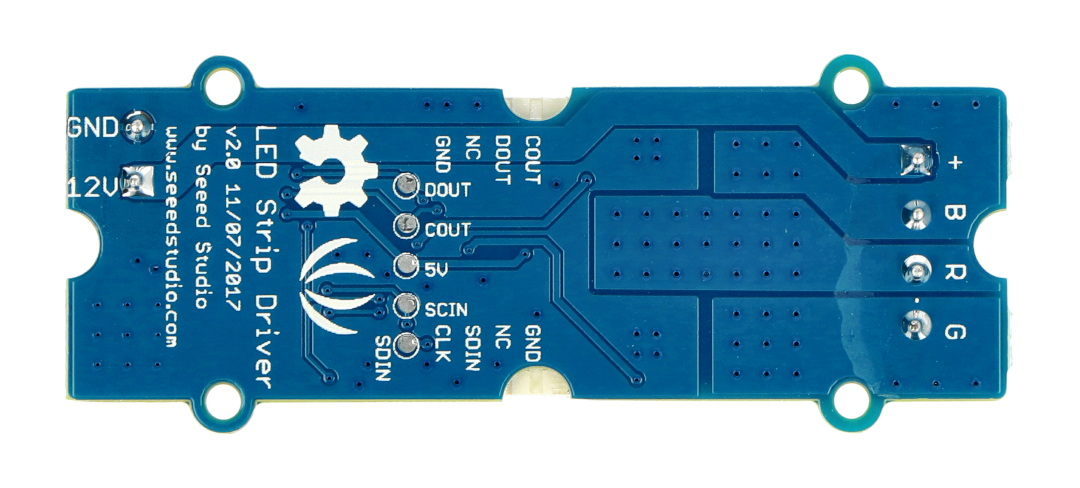

Podłączenie modułu

Moduł łączy się z płytką Base Shield v2.0 przez dołączony przewód Grove. Do układy należy doprowadzić osobne zasilanie na 2-pinowe złącze śrubowe.

  • Pasek LED RGB podłączany jest do 4-pinowego złącza śrubowego (G - kolor zielony, R - kolor czerwony, B - kolor niebieski, "+" - przewód zasilający).
  • Pasek LED jednokolorowy również należy podłączyć przewód zasilający do wyjścia "+", natomiast drugi przewód do któregokolwiek z pozostałych wyjść.

LED Strip Driver - sterownik LED

Grove to seria modułów i czujników kompatybilnych z nakładkami Base Shield, które współpracują z Arduino i STM32 Nucleo.

Specyfikacja sterownika LED

  • Współpracuje z
    • paskami LED RGB 12 V oraz 9 V o wspólnej anodzie
    • paskami LED jednokolorowymi (ze światłem białym)
  • Maksymalny prąd: 3 A
  • Wyjściami są sygnały PWM
  • Napięcie pracy:
    • do 9 V dla  2 m paska
    • do 12 V dla 5 m paska
  • Płytka pracuje z Arduino Uno, Mega i pochodnymi
  • Możliwość łączenia kaskadowego
  • Wymiary płytki: 60 x 20 mm





Moduł - typ Sterownik LED
Szerokość opakowania 9 cm
Wysokość opakowania 13 cm
Głębokość opakowania 1 cm
Masa opakowania 0.016 kg

Jako pierwszy zadaj pytanie dotyczące tego produktu!


Dobór zasilacza do paska LED

Producenci pasków i łańcuchów LED podają moc w jednostce watów na każdy metr łańcucha. W związku z tym, aby obliczyć całkowite zapotrzebowanie na moc należy pomnożyć tę wartość razy długość łańcucha, przykładowo:

  • Pasek LED 4,8 W / 12 V - 5 m
  • czyli całkowita moc jest równa 4,8 W/m * 5 m = 24 W
  • przy założeniu, że pasek zasilany jest napięciem  12 V, potrzebuje on prądu: 24 W / 12 V = 2 A

W takim wypadku należy dobrać zasilacz o parametrach:

  • Napięcie wyjściowe 12 V
  • Moc wyjściowa: co najmniej 24 W, dla bezpieczeństwa warto przyjąć zapas i wybrać zasilacz od 30 W
  • Producenci zasilaczy czasem nie podają mocy wyjściowej, tylko wydajność prądową. W takim układzie należy wybrać zasilacz o wydajności co najmniej 2 A, warto przyjąć zapas 2,5 A. Można również w prosty sposób przeliczyć wydajność prądową na moc mnożąc prąd razy napięcie zasilania, przykładowo: 12 V * 2,5 A = 30 W
