Opis produktu: BME280 - czujnik wilgotności, temperatury oraz ciśnienia 110kPa I2C/SPI - 3,3V
Prosty w użyciu czujnik temperatury, wilgotności oraz ciśnienia zasilany napięciem 3,3 V. Komunikuje się poprzez interfejs I2C lub SPI. Stosowany jest m.in. do stacji pogodowych, systemów kontroli warunków panujących w pomieszczeniach zamkniętych, itp.

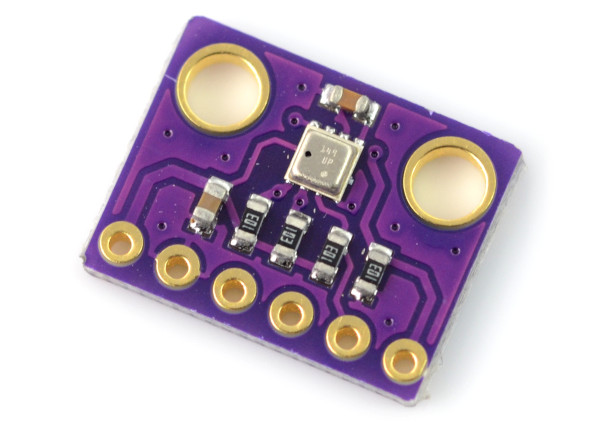

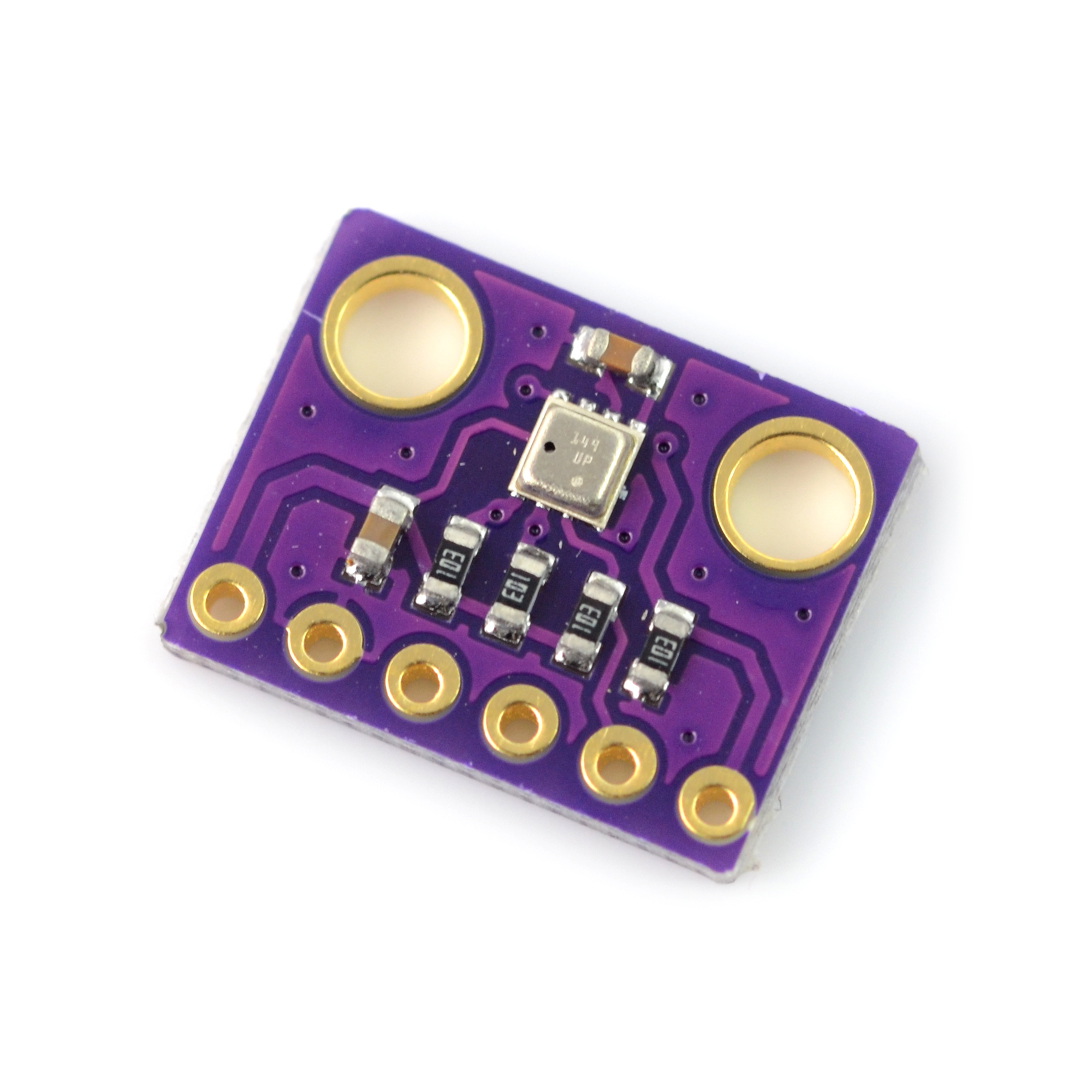

BME280 - czujnik wilgotności, temperatury oraz ciśnienia.
Wyprowadzenia
Moduł komunikuje się za pomocą magistrali I2C lub SPI, zasilany jest napięciem 3,3 V.
| PIN | Opis |
|---|---|
| VCC | Napięcie zasilania 3,3 V. |
| GND | Masa układu. |
| SCL | Linia zegarowa magistrali I2C/SPI. |
| SDA | Linia danych magistrali I2C/SPI. |
| CSB | Chip Select |
| SD0 |
MISO w trybie SPI. |
Specyfikacja
- Napięcie zasilania: 3,3 V
- Wymiary modułu: 15 x 10 mm
- Dwa otwory montażowe o średnicy 3 mm
- Temperatura
- Zakres pomiarowy: od -40 do 85 °C
- Dokładność: ± 1 °C
- Wilgotność:
- Zakres pomiarowy: od 10 do 100 % RH
- Dokładność: ± 3 % RH
- Ciśnienie
- Zakres pomiarowy: od 300 do 1100 hPa
- Dokładność: ± 1 hPa
Trudno wyobrazić sobie jakiekolwiek pomiarowe lub sterujące urządzenie elektroniczne, nie wykorzystujące zestawu odpowiednio dobranych czujników. Szczególnie dużą grupę sensorów stanowią elementy służące do pomiaru parametrów otoczenia – temperatury, wilgotności, ciśnienia, natężenia oświetlenia czy też stężenia niektórych gazów lub pyłów zawieszonych. Tematyka monitorowania stanu atmosfery nabiera wyjątkowego znaczenia w dobie walki z wszechobecnym smogiem. Jednak czujniki wykorzystywane są nie tylko w zastosowaniach prozdrowotnych – także systemy inteligentnych budynków siłą rzeczy wykorzystują pomiar właściwości otoczenia do odpowiedniego sterowania wentylacją, klimatyzacją i ogrzewaniem. W naszej ofercie znajdziesz wysokiej klasy, cyfrowe czujniki wilgotności i temperatury oraz ciśnienia, które z powodzeniem zastosujesz w różnego rodzaju urządzeniach – począwszy od prostych regulatorów, aż po złożone stacje pogodowe czy nawet… roboty, które z jakichś względów będą potrzebowały informacji o parametrach powietrza w otoczeniu, w którym się znajdują.
BME280 – jakość firmy Bosch w zminiaturyzowanej formie
Cyfrowy, zintegrowany czujnik temperatury, wilgotności oraz ciśnienia BME280 to istne „cacko” w segmencie sensorów środowiskowych. W maleńkiej, metalowej obudowie o wymiarach zaledwie 2,5 x 2,5 x 0,93 mm inżynierowie firmy Bosch, będącej światowym potentatem na rynku elektroniki konsumenckiej, przemysłowej, narzędziowej, medycznej czy nawet IoT, zamknęli kompletny system pomiarowy złożony z przetworników temperatury, wilgotności oraz ciśnienia atmosferycznego, wraz z niezbędnymi układami pomiarowymi, multiplekserem, przetwornikiem ADC, stabilizatorem napięcia oraz cyfrowym interfejsem komunikacyjnym. Czujnik może łączyć się z mikrokontrolerem za pomocą interfejsu SPI lub I2C, pobierając przy tym niebywale małą ilość energii – przy odczycie wszystkich trzech parametrów z częstotliwością 1 Hz, BME280 pobiera zaledwie 3,6 μA, co sprawia, że doskonale nadaje się on do stosowania w urządzeniach zasilanych bateryjnie lub nawet… odzyskujących energię z otoczenia (ang. energy harvesting) – np. przy użyciu niewielkiego ogniwa słonecznego.
Zakresy pomiarowe i podłączenie czujnika

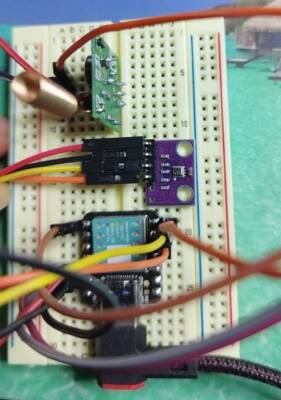

Czujnik BME280 jest w stanie mierzyć temperaturę z dokładnością +/- 1 oC w zakresie od 40 oC do +85 oC. Zakres pomiaru wilgotności wynosi od 10% RH do 100% RH (dokładność +/ 3% RH), zaś w przypadku ciśnienia zakres wynosi 300 hPa do 1100 hPa, a dokładność +/- 1 hPa. Ponieważ samodzielny montaż mikroskopijnej, 8-pinowej obudowy LGA byłby nie lada wyzwaniem dla osób nie pracujących na co dzień z tego typu układami (a dodatkowo wymagałby zastosowania specjalistycznego sprzętu), w naszej ofercie umieściliśmy niewielki moduł w postaci płytki PCB o wymiarach 16 x 12 x 3 mm i wyposażony w sześć padów lutowniczych do wmontowania listwy goldpin w rastrze 2,54 mm. Dzięki temu bez problemu połączysz moduł czujnika BME280 do płytki stykowej lub przewodów prototypowych z końcówkami żeńskimi, także dostępnych w naszym sklepie.
Precyzyjny czujnik potrzebny od zaraz
W dobie rosnącej popularności inteligentnych domów coraz większego znaczenia nabierają gotowe moduły. Dzięki takim rozwiązaniom projektanci systemów sterowania, a nawet amatorzy elektroniki mogą znacznie szybciej i łatwiej uzyskać pożądany efekt.

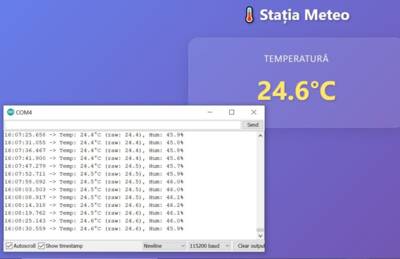

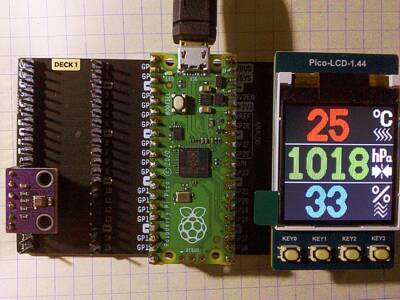

Do parametrów znajdujących się w centrum uwagi należą zwłaszcza temperatura, ciśnienie, a także wilgotność powietrza – wszystkie mają bowiem wpływ na samopoczucie człowieka. Moduł BME280 - czujnik wilgotności, temperatury oraz ciśnienia 110kPa I2C/SPI – 3,3V sprawdzi się doskonale zarówno w projektach z zakresu automatyki budynkowej, jak i stacjach pogody.
Potężne narzędzie na miniaturowej płytce
Ze względu na mikroskopijne wręcz wymiany BME280 zmieści się w każdej obudowie. Mimo niepozornego wyglądu, zapewnia jednak bardzo szerokie możliwości aplikacyjne. Na płytce PCB znajduje się sześć padów lutowniczych, umożliwiających wlutowanie listwy goldpin o standardowym rastrze 2,54 mm – a dzięki temu uzyskanie łatwiejszego połączenia z projektowanym urządzeniem.
Moduł BME280 zasilany jest napięciem 3,3V. Wyposażony został w interfejsy I2C oraz SPI. Czujnik wilgotności pracuje w zakresie od 10 do 100 % RH przy 3-procentowej tolerancji. Sensor barometryczny może odczytywać wartości ciśnienia atmosferycznego z szerokiego zakresu od 300 do 1100 hPa z bardzo dobrą dokładnością rzędu 1 hPa. Natomiast zakres pomiarowy czujnika temperatury obejmuje skalę od -40 do 85 °C z dokładnością +/- 1 °C.
