BMP280 - cyfrowy barometr, czujnik ciśnienia 110kPa I2C/SPI 3,3V

Indeks: MOD-07245 EAN: 5904422310042

Oparty na module BMP280 cyfrowy czujnik ciśnienia z dokładnością 1 hPa. Posiada wbudowany czujnik temperatury. Układ komunikuje się za pomocą magistrali I2C lub SPI. Zakres pomiaru od 300 do 1100 hPa.

BMP280 - cyfrowy barometr, czujnik ciśnienia 110kPa I2C/SPI 3,3V
9,90 zł
8,05 zł netto
Producent: OEM

Opis produktu: BMP280 - cyfrowy barometr, czujnik ciśnienia 110 kPa I2C/SPI 3,3 V

Moduł z cyfrowym barometrem umożliwia pomiar ciśnienia w zakresie od 300 do 1100 hPa z dokładnością 1 hPa. Czujnik pracuje z napięciami z zakresu 3,3 V. Można go obsługiwać bezpośrednio przez mikrokontrolery operujące na tych napięciach np. STM32Discovery, Arduino Pro Mini 3,3 V lub minikomputer Raspberry Pi. W celu połączenia z układami 5 V np. Arduino Uno, sygnały należy podłączyć poprzez konwerter napięć.

Specyfikacja BMP280

  • Napięcie zasilania: 3,3 V
  • Czujnik: BMP280 (dokumentacja)
  • Szeroki zakres pomiarowy: od 300 hPa do 1100 hPa
  • Dokładność: 1 hPa
  • Interfejs komunikacyjny: I2C lub SPI
  • Fabrycznie skalibrowany
  • Wbudowany termometr
  • Dwa otwory montażowe o średnicy 3 mm
  • Rozmiar: 15 x 10 mm
  • Masa: 0,6 g

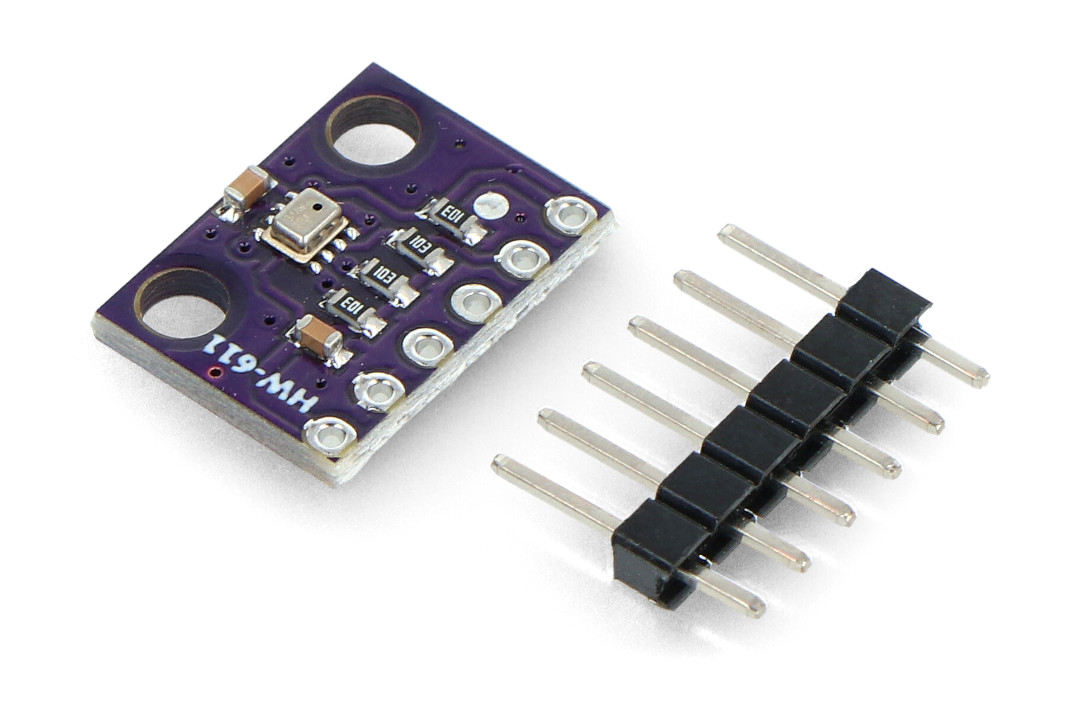

Wyprowadzeniami są otwory do wlutowania złącz goldpin raster 2,54 mm (w zestawie do samodzielnego wlutowania). Listwy umożliwiają podłączenie modułu za pomocą przewodów lub bezpośrednie wpięcie w płytkę stykową.

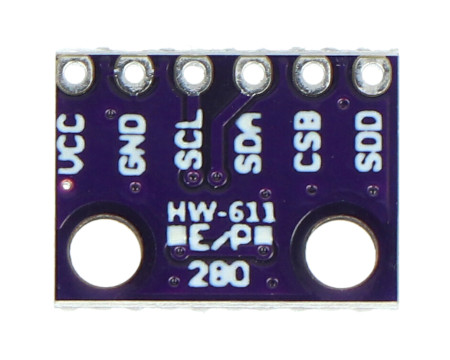

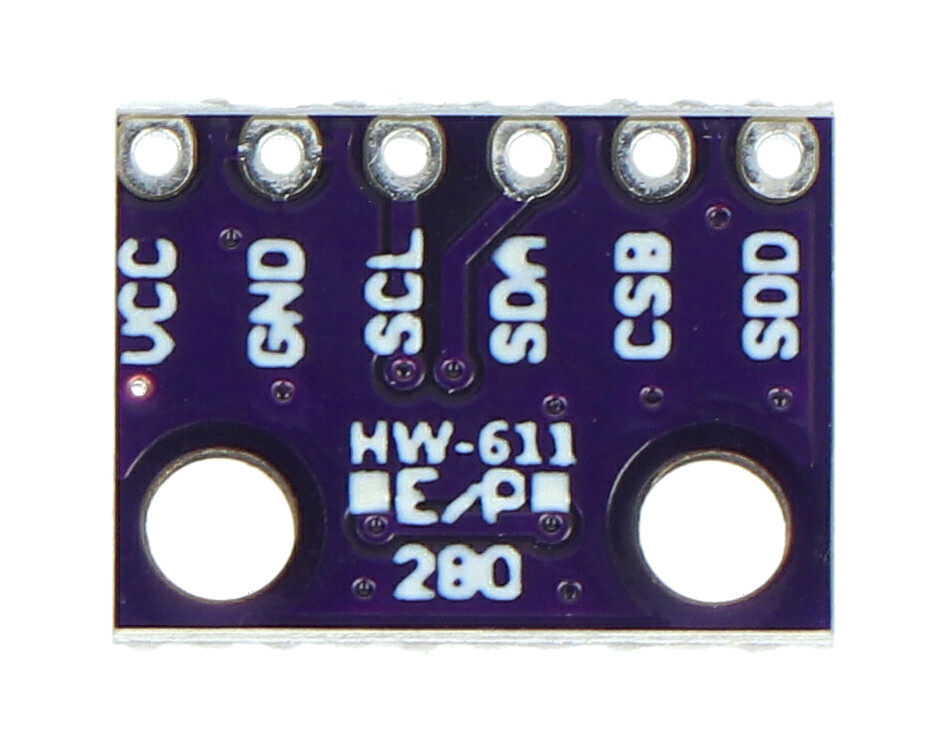

Wyprowadzenia BMP280

Moduł komunikuje się przez magistralę I2C lub SPI. Posiada 6 wyprowadzeń.

Pin Opis
VCC Napięcie zasilania 3,3 V.
GND Masa układu.
SCL Linia zegarowa I2C / SPI.
SDA Linia danych I2C / MOSI w trybie SPI.
CSB Chip select, wybór interfejsu podłączenia.
SD0 MISO w trybie SPI.

Cyfrowy pomiar ciśnienia atmosferycznego

Pomiar temperatury i gęstości powietrza, natężenia opadów, a także kierunku i prędkości wiatru, umożliwia określenie warunków pogodowych. Nie mniej istotnym parametrem pogodowym jest ciśnienie atmosferyczne. Dokonanie pomiaru ciśnienia atmosferycznego umożliwia m.in. barometr w telefonie komórkowym. Wykorzystując czujnik BMP280 oraz płytkę bazową z mikrokontrolerem i interfejsem I2C lub SPI, np. Arduino lub STM32 Discovery, możemy w prosty sposób skonstruować cyfrowy barometr stanowiący część projektu zaawansowanej stacji meteo, również z funkcją komunikacji przez Wi-Fi - w ten sposób będziemy mogli odczytać ciśnienie atmosferyczne w mieszkaniu nawet przebywając w innym miejscy.

Szeroki zakres pomiarowy

Moduł czujnika BMP280 posiada sporo praktycznych zalet. Dzięki niewielkim wymiarom płytki PCB (zaledwie 15 mm x 20 mm), czujnik może zostać podłączony pod różne urządzenia i instalacje, nawet o bardzo ograniczonej ilości wolnego miejsca. Co więcej, dzięki szerokiemu zakresowi pomiarowemu (od 300 hPa do 1100 hPa), czujnik może być wykorzystany do pomiaru ciśnienia na różnych wysokościach nad poziomem morza. Tym sposobem, podczas wycieczki w góry będziemy mogli na bieżąco śledzić ciśnienie atmosferyczne, na podstawie którego system GPS będzie obliczać wysokość nad poziomem morza.

Interfejs SPI / I2C
Moduł - Temperatura do 85 °C
Moduł - Temperatura od -40 °C
Szerokość opakowania 6 cm
Wysokość opakowania 7 cm
Głębokość opakowania 0.2 cm
Masa opakowania 0.002 kg
