Cyfrowy czujnik ciśnienia atmosferycznego - barometr - BMP280 - I2C - DFRobot SEN0372

Indeks: DFR-19198 EAN: 6959420917952
Cyfrowy czujnik ciśnienia atmosferycznego wyprodukowany przez DFRobot. Posiada wbudowany układ BMP280 firmy Bosch. Moduł integruje w sobie czujniki pomiaru temperatury i ciśnienia atmosferycznego - barometru, z uwzględnieniem wysokości. Jest wykorzystywany w celu ulepszania pozycjonowania GPS lub realizowania nawigacji 3D w pomieszczeniach z czujnikiem IMU. Zastosowanie układu BMP280 sprawia, że czujnik ma niewielkie rozmiary, jest kompaktowy i charakteryzuje się niskim poborem mocy. Zakres pomiarowy dla temperatury wynosi od 0°C do 65°C z dokładnością do +/- 0,01°C oraz dla ciśnienia atmosferycznego od 300 hPa do 1100 hPa z dokładnością względną pomiaru do +/- 0,12 hPa.
Cyfrowy czujnik ciśnienia atmosferycznego - barometr - BMP280 - I2C - DFRobot SEN0372
29,90 zł
24,31 zł netto
Zapłać później
Producent: DFRobot
Kompatybilny z: Arduino

Opis produktu: Cyfrowy czujnik ciśnienia atmosferycznego - barometr - BMP280 - I2C - DFRobot SEN0372

Cyfrowy czujnik ciśnienia atmosferycznego wyprodukowany przez DFRobot. Posiada wbudowany układ BMP280 firmy Bosch. Moduł integruje w sobie czujniki pomiaru temperatury i ciśnienia atmosferycznego - barometru, z uwzględnieniem wysokości. Jest wykorzystywany w celu ulepszania pozycjonowania GPS lub realizowania nawigacji 3D w pomieszczeniach z czujnikiem IMU. Zastosowanie układu BMP280 sprawia, że czujnik ma niewielkie rozmiary, jest kompaktowy i charakteryzuje się niskim poborem mocy. Zakres pomiarowy dla temperatury wynosi od 0°C do 65°C z dokładnością do +/- 0,01°C oraz dla ciśnienia atmosferycznego od 300 hPa do 1100 hPa z dokładnością względną pomiaru do +/- 0,12 hPa.

Produkt kompatybilny z Arduino
Producent przygotował szczegółowy przewodnik użytkownik oraz bibliotekę dla środowiska Arduino IDE.

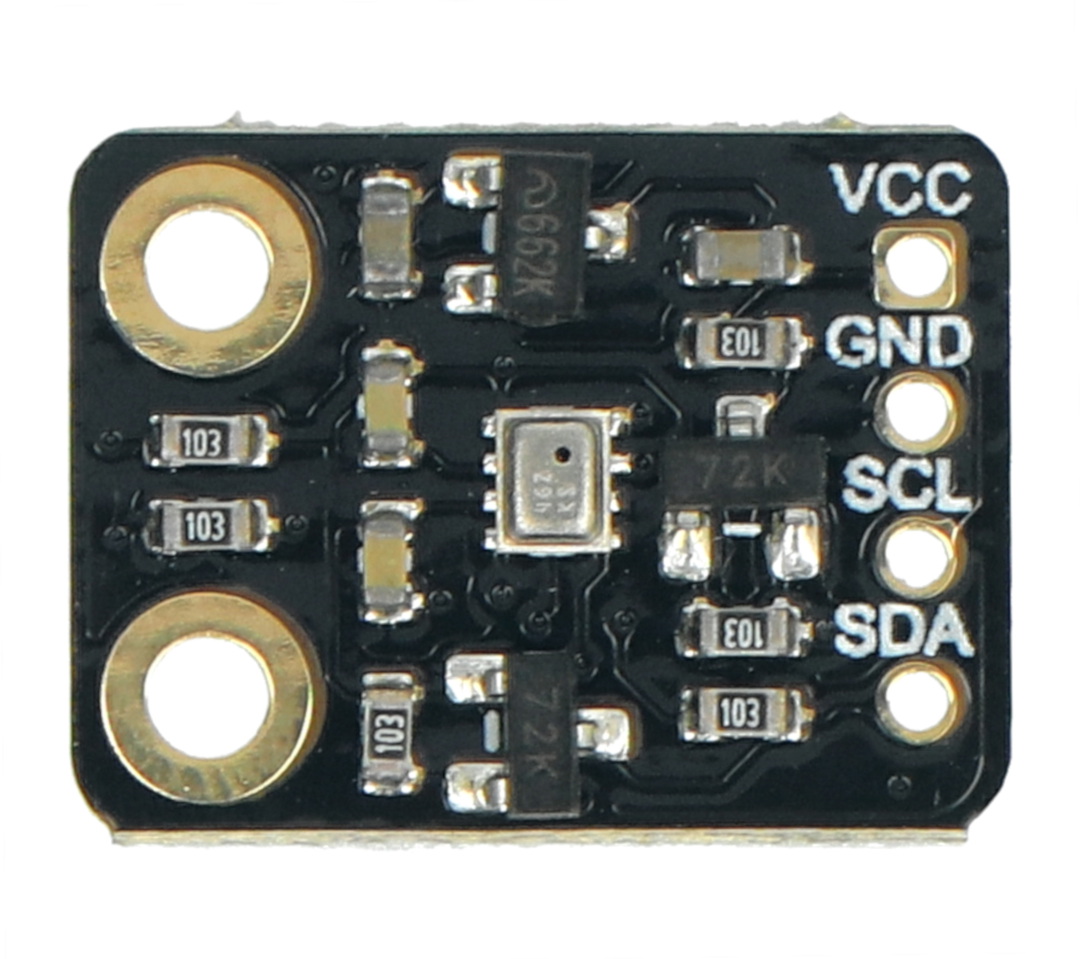

Cyfrowy czujnik ciśnienia - BMP280.

Cyfrowy czujnik ciśnienia - BMP280.

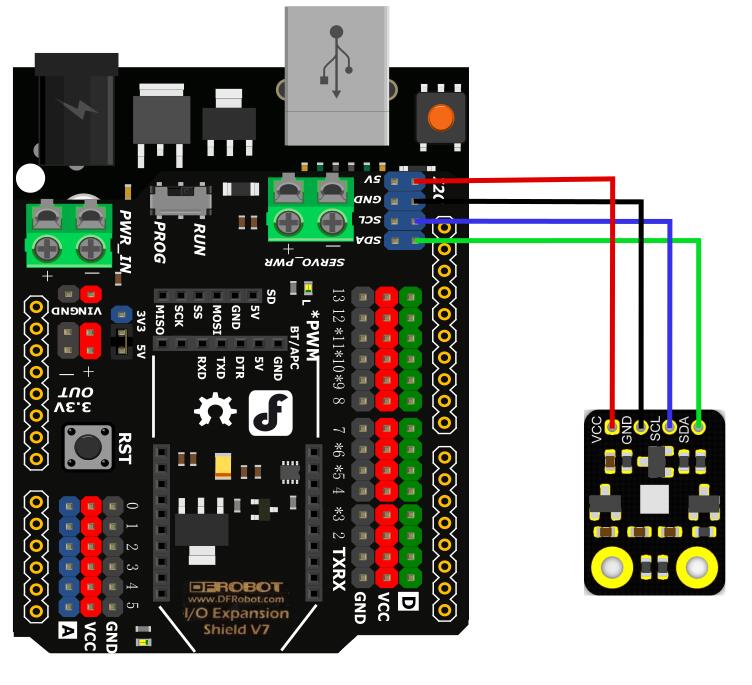

Przykładowy schemat połączenia czujnika z wykorzystaniem płytki DFRduino, odpowiednika Arduino.

Przykładowy schemat połączenia czujnika z wykorzystaniem płytki DFRduino, odpowiednika Arduino. Płytka nie jest częścią zestawu, można ją kupić osobno w naszym sklepie.

Opis wyprowadzeń i przykładowy schemat połączenia

Moduł posiada wyprowadzenia w postaci pól lutowniczych, do których należy przylutować zawarte w zestawie złącza goldpin. Należy połączyć czujnik z modułem mikrokontrolera według poniższego opisu:

  • VCC - pin zasilania w zakresie od 3,3 V do 5,5 V
  • GND - masa układu
  • SCL - linia zegara interfejsu I2C
  • SDA - linia danych interfejsu I2C
  • ADDR - zworka wyboru adresu I2C

Specyfikacja techniczna czujnik BMP280

  • Moduł: czujnik ciśnienia barometrycznego i temperatury
  • Wbudowany układ: BMP280
  • Zakres napięcia wejściowego: od 3,3 V do 5,5 V
  • Interfejs komunikacyjny: magistrala I2C (obsługiwana 5 V)
  • Adres interfejsu I2C:
    • domyślny: 0x76
    • alternatywny: 0x77 (zmieniany za pomocą zworki ADDR)
  • Zakres pomiaru temperatury: od 0°C do 65°
  • Dokładność pomiaru: +/- 0,01°C
  • Zakres pomiaru ciśnienia atmosferycznego: od 300 hPa do 1100 hPa
  • Względna dokładność pomiaru: +/- 0,12 hPa (+/- 1 m)
  • Bezwzględna dokładność pomiaru: +/- 1 hPa (+/- 8,33 m)
  • Wymiary modułu: 18 x 11,5 mm
  • Otwór montażowy:
    • położenie otworu: 13 mm
    • średnica wewnętrzna: 2 mm
    • średnica zewnętrzna: 3,7 mm

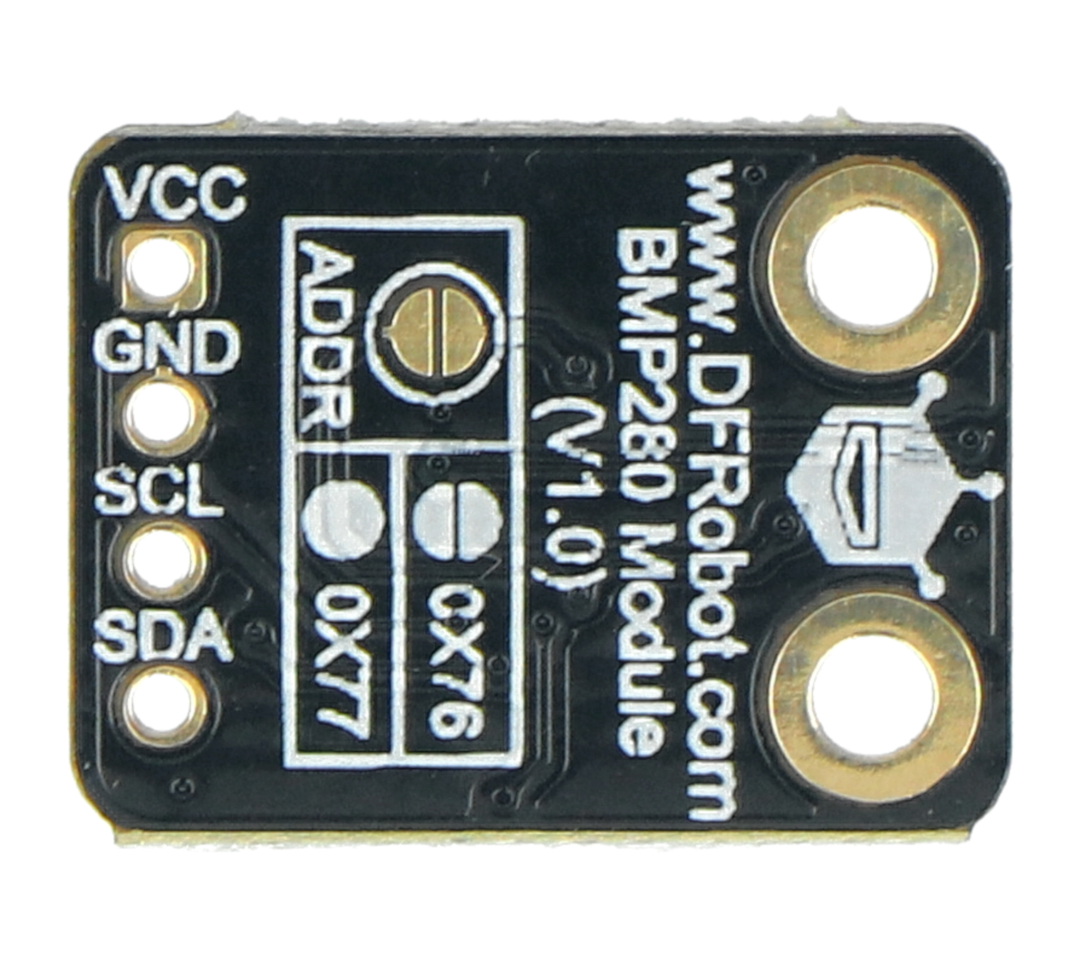

Czujnik z wbudowanym układem BMP280.Czujnik z wbudowanym układem BMP280.

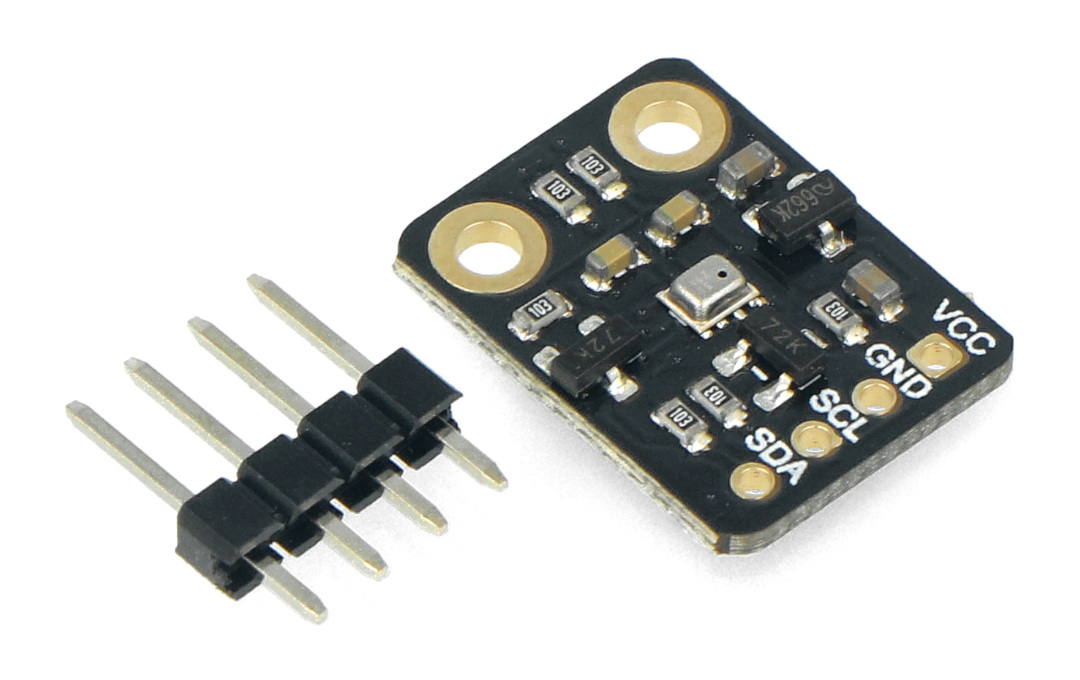

Zestaw zawiera dedykowane złącze goldpin przeznaczone do samodzielnego przylutowania.

Zestaw zawiera dedykowane złącze goldpin przeznaczone do samodzielnego przylutowania.

Sugerowane zastosowanie

  • Wykrywanie temperatury
  • Pomiar ciśnienia z uwzględnieniem wysokości
  • Nawigacja wewnętrzna (wykrywanie podłogi, wykrywanie windy)
  • Nawigacja zewnętrzna, aplikacje rekreacyjne i sportowe
  • Wskazanie prędkości pionowej (np. prędkość narastania / opadania)

Zawartość zestawu

  • Cyfrowy czujnik ciśnienia atmosferycznego - barometr - BMP280
  • Listwa goldpin 1x4 - raster 2,54 mm

W naszym asortymencie znajdziesz także inne czujniki środowiskowe. Zapraszamy do zapoznania się z ofertą.

Szerokość opakowania 5.5 cm
Wysokość opakowania 6 cm
Głębokość opakowania 2.5 cm
Masa opakowania 0.008 kg
