LPS22DF - czujnik ciśnienia i wysokości 126kPa - I2C/I3C/SPI - 1,8-5,5V - Pololu 2898

Indeks: PLL-23472

Czujnik ciśnienia i wysokości LPS22DF od Pololu to kompaktowe urządzenie mierzące ciśnienie do 126 kPa z dokładnością ±0,05 kPa. Posiada regulator napięcia 3,3 V, współpracuje z napięciem od 1,8 V do 5,5 V i oferuje interfejsy I2C / I3C oraz SPI.

LPS22DF - czujnik ciśnienia i wysokości 126kPa - I2C/I3C/SPI - 1,8-5,5V - Pololu 2898
41,90 zł
34,07 zł netto
Zapłać później
Producent: Pololu
Kompatybilny z: Arduino Raspberry Pi

Opis produktu: LPS22DF - czujnik ciśnienia i wysokości 126 kPa - I2C / I3C / SPI - 1,8-5,5 V - Pololu 2898

Czujnik ciśnienia i wysokości LPS22DF Pololu to urządzenie wielofunkcyjne mierzące ciśnienie w zakresie od 26 kPa do 126 kPa z dokładnością do ±0,05 kPa. Czujnik zawiera regulator napięcia liniowego 3,3 V i przetworniki poziomów, dzięki czemu działa w zakresie napięć od 1,8 V do 5,5 V. Posiada złącza I2C / I3C i SPI, umożliwiające łatwe podłączenie do mikrokontrolerów. Czujnik jest kompatybilny z płytami stykowymi i płytkami perforowanymi o rozstawie pinów 0,1" (2,54 mm). Oferuje konfigurowalne opcje, takie jak wybór średnich, różne tryby FIFO, programowalny sygnał zewnętrznego przerwania oraz wbudowaną kompensację temperatury.

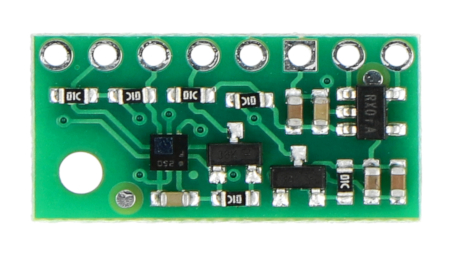

Czujnik ciśnienia i wysokości Pololu leży na białym tle.LPS22DF - czujnik ciśnienia i wysokości 126 kPa - I2C / I3C / SPI - 1,8-5,5 V - Pololu 2898.

Czujnik ciśnienia i wysokości Pololu leży na białym tle.Urządzenie mierzy ciśnienie powietrza i wysokość.

Główne cechy czujnika ciśnienia i wysokości

  • Mierzy ciśnienie atmosferyczne z dokładnością do ±0,05 kPa
  • Pracuje w zakresie ciśnienia od 26 kPa do 126 kPa
  • Posiada wbudowany regulator napięcia umożliwiający zasilanie od 1,8 V do 5,5 V
  • Jest kompatybilny z interfejsami komunikacyjnymi I2C / I3C i SPI
  • Idealnie nadaje się do projektów meteorologicznych
  • Cechuje się małym rozmiarem i niskim poborem mocy, dzięki czemu jest odpowiedni dla przenośnych urządzeń
  • Nadaje się do stosowania na zewnątrz
  • Jest kompatybilny z Arduino i Raspberry Pi

Protokół I2C

Obsługiwany protokół komunikacyjny I2C przez czujnik LPS22DF umożliwia łatwą integrację z większością mikrokontrolerów bez potrzeby dodatkowych komponentów. Interfejs I2C wykorzystuje dwa styki, co sprawia, że konfiguracja sprzętowa jest prosta i efektywna, pozwalając na przesyłanie danych o ciśnieniu i temperaturze z wysoką prędkością i niezawodnością.

Komunikacja SPI

Funkcja komunikacji SPI oferuje alternatywne połączenie, które jest idealne dla zastosowań wymagających szybszej wymiany danych niż w przypadku I2C. Interfejs SPI wykorzystuje cztery styki i zapewnia większą elastyczność w projektowaniu systemów, umożliwiając szybkie przesyłanie danych przy wyższych prędkościach.

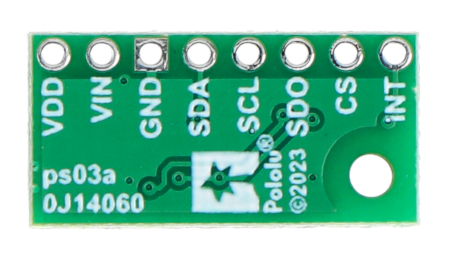

Czujnik ciśnienia i wysokości Pololu leży odwrócony na białym tle.Produkt obsługuje różne interfejsy komunikacyjne, takie jak I2C / I3C i SPI.

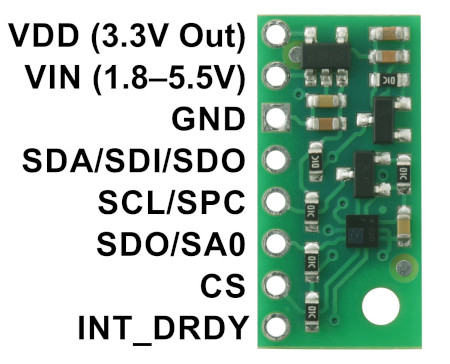

Wyprowadzenia czujnika Pololu.Wyprowadzenia czujnika LPS22DF.

Wyprowadzenia czujnika LPS22DF

  • VDD - napięcie wyjściowe 3,3 V o wydajności prądowej do 150 mA
  • VIN - napięcie wejściowe od 1,8 V do 5,5 V
  • GND - masa układu
  • SDA / SDI / SDO - linia danych magistrali I2C, linia danych wejściowych SPI (SDO w trybie 3-przewodowym); stan wysoki jest równy napięciu VIN, niski GND
  • SCL / SPC - linia zegarowa magistrali I2C; stan wysoki jest równy napięciu VIN, niski GND
  • SDO / SA0 - linia danych wyjściowych magistrali SPI (data-out) lub zmiana adresu w przypadku I2C; stan wysoki jest równy napięciu VDD, niski GND, wyprowadzenia nie posiadają konwertera napięć - współpracują tylko z napięciem 3,3 V
  • CS - chip select SPI Enable; wyprowadzenie jest domyślnie w stanie wysokim (aktywny interfejs I2C), aby rozpocząć komunikację SPI należy podać stan niski
  • INT1_DRDY - programowalne przerwanie; stan wysoki jest równy napięciu 3,3 V, niski GND, wyprowadzenia nie posiadają konwertera napięć i współpracują tylko z napięciem 3,3 V

Specyfikacja techniczna czujnika LPS22DF

  • Typ urządzenia: czujnik ciśnienia i wysokości LPS22DF
  • Zakres pomiaru ciśnienia: od 26 kPa do 126 kPa (od 260 mbar do 1260 mbar)
  • Dokładność pomiaru ciśnienia: ±0,05 kPa
  • Napięcie zasilania: 1,8 V do 5,5 V
  • Prąd zasilania: 1 mA
  • Format wyjściowy (I2C / SPI): 24-bitowy odczyt ciśnienia (4096 LSb/mbar)
  • Regulator napięcia: wbudowany liniowy regulator 3,3 V
  • Interfejsy komunikacyjne: I2C / I3C, SPI
  • Wymiary: 10 x 20 x 3 mm
  • Masa: 0,5 g

Zawartość zestawu

  • 1x czujnik ciśnienia i wysokości LPS22DF
  • 1x listwa goldpin raster 2,54 mm
  • 1x listwa goldpin kątowa raster 2,54 mm

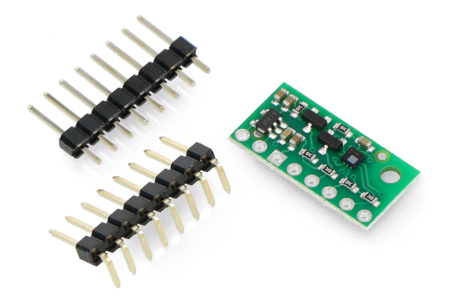

Czujnik ciśnienia i wysokości Pololu leży na białym tle wraz z elementami zestawu.Elementy wchodzące w skład zestawu.

Szerokość opakowania 7.5 cm
Wysokość opakowania 6 cm
Głębokość opakowania 0.5 cm
Masa opakowania 0.003 kg
