Opis produktu: Fermion - czujnik środowiskowy AI - BME688 - VOC / temperatury / wilgotności / ciśnienia - I2C / SPI - DFRobot SEN0629
Czujnik środowiskowy Fermion BME688 firmy DFRobot łączy w jednym układzie pomiar temperatury, wilgotności, ciśnienia atmosferycznego oraz wykrywanie lotnych związków organicznych (VOC). Wspiera komunikację zarówno I2C, jak i SPI, oferując dużą elastyczność integracji. BME688 posiada również wbudowaną warstwę grzewczą, która stabilizuje pomiary VOC i pozwala na zaawansowaną analizę gazów z wykorzystaniem algorytmów AI w oprogramowaniu BME AI-Studio. Dzięki temu jest to idealne rozwiązanie do inteligentnego monitorowania jakości powietrza, badań środowiskowych czy detekcji wycieków przemysłowych.

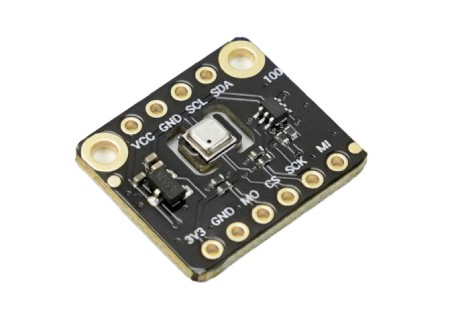

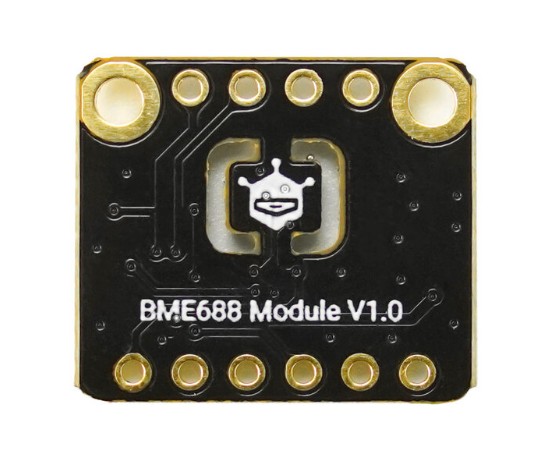

Fermion - czujnik środowiskowy AI - BME688 - VOC / temperatury / wilgotności / ciśnienia - I2C / SPI - DFRobot SEN0629.

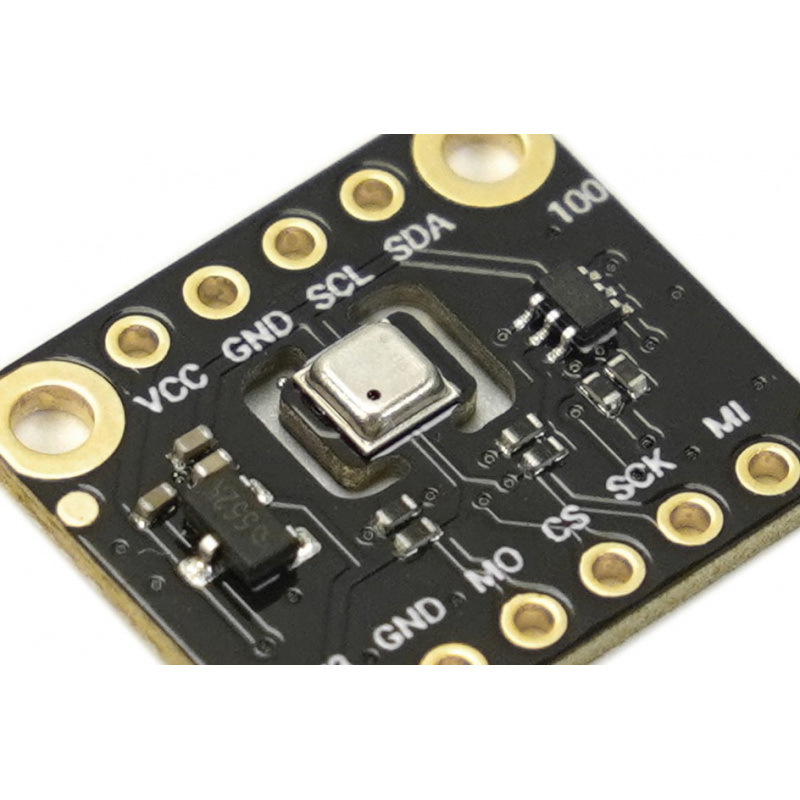

Czujnik jest w stanie mierzyć parametry środowiskowe, takie jak temperatura, wilgotność, ciśnienie i VOC.
Główne cechy czujnika
- Wieloczujnikowy system MEMS: integruje pomiar temperatury, wilgotności, ciśnienia i VOC
- Obsługa I2C i SPI: elastyczna komunikacja z różnymi mikrokontrolerami
- AI-ready: wsparcie dla BME AI-Studio oraz biblioteki BSEC2 do analizy gazów
- Wysoka precyzja pomiaru: ± 0,5°C (temp.), ± 3% (RH), ± 0,6 hPa (ciśnienie)
- Wbudowana warstwa grzewcza: stabilizacja odczytów VOC i precyzyjna kontrola temperatury
- Kompaktowe wymiary: tylko 30 x 22 mm
Wyprowadzenia i złącza
Moduł Fermion BME688 wykorzystuje cztery główne piny do komunikacji I2C:
- VCC: zasilanie od 3,3 V do 5 V (SPI tylko 3,3 V)
- GND: masa
- SCL: linia zegarowa I2C
- SDA: linia danych I2C
Pozostałe piny mogą być wykorzystywane przy bardziej zaawansowanych konfiguracjach lub przez interfejs SPI. Dzięki standardowemu rasterowi wyprowadzeń 2,54 mm, czujnik łatwo podłączyć do płytki stykowej lub gotowego modułu.

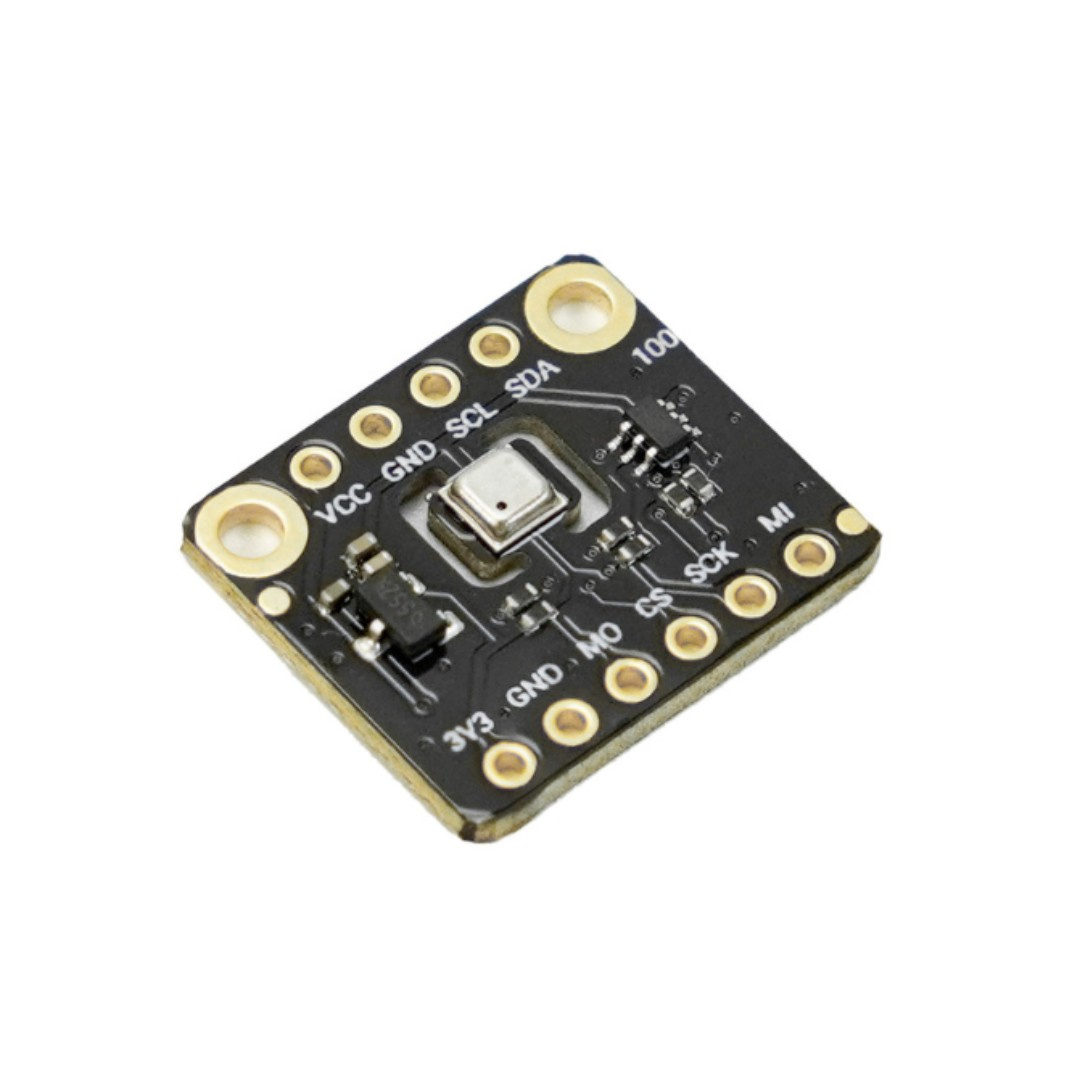

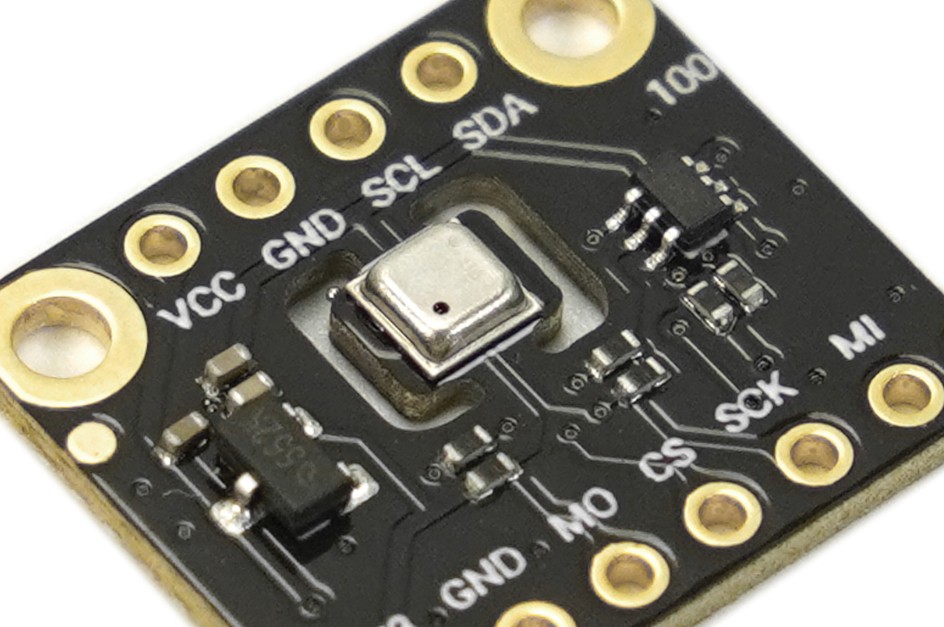

Wszystkie wyprowadzenia są opisane dla łatwiejszego podłączenia czujnika.

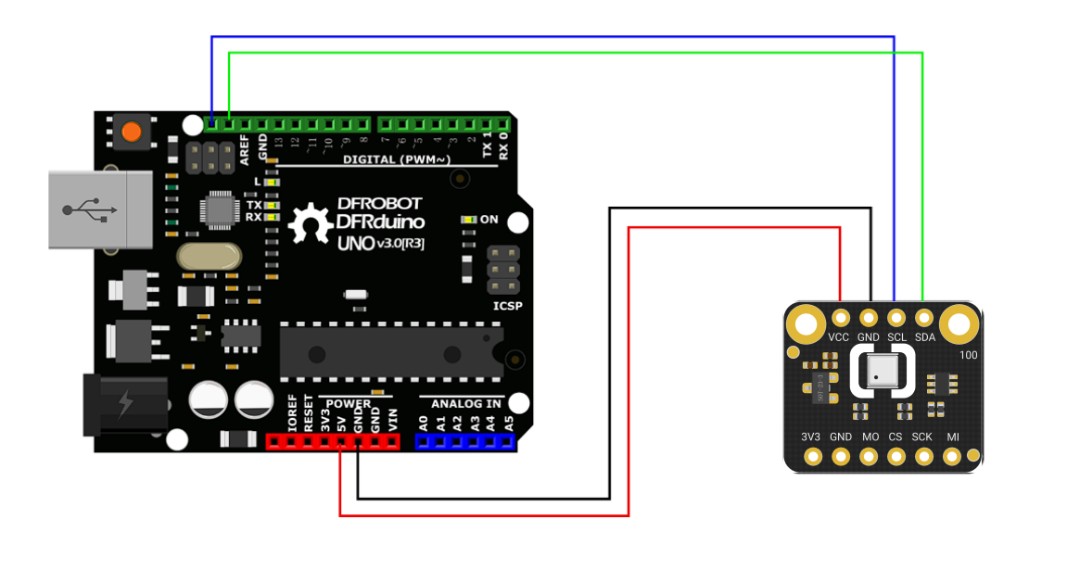

Schemat podłączenia czujnika.
Podłączenie i kompatybilność
BME688 może współpracować z wieloma popularnymi platformami sprzętowymi: Arduino Uno, Mega, Leonardo, ESP8266, ESP32 oraz Raspberry Pi. Wspiera interfejsy I2C (zalecany ze względu na prostotę) oraz SPI (tylko 3,3 V). Biblioteki DFRobot_BME68x i BSEC2-Arduino zapewniają pełną funkcjonalność - w tym obsługę pomiaru jakości powietrza (IAQ). Czujnik działa najlepiej z FireBeetle ESP8266 - to jedyna płytka w pełni obsługująca pomiar IAQ.
Zastosowania w praktyce
- Monitorowanie jakości powietrza w pomieszczeniach (VOC, IAQ)
- Inteligentne systemy klimatyzacji i wentylacji
- Stacje pogodowe i projekty IoT
- Detekcja gazów i nieszczelności przemysłowych
- Badania środowiskowe z użyciem AI
Specyfikacja techniczna czujnika
- Napięcie zasilania: od 3,3 V do 5 V (SPI tylko 3,3 V)
- Prąd roboczy: 5 mA (do 25 mA z aktywnym pomiarem VOC)
- Interfejs komunikacyjny: I2C / SPI
- Zakres pomiaru temperatury: od -40°C do 85°C
- Dokładność pomiaru temperatury: ± 0,5°C (od 0°C do 65°C)
- Zakres pomiaru wilgotności: od 0% RH do 100% RH
- Dokładność pomiaru wilgotności: ± 3% RH (od 20% RH do 80% RH, 25°C)
- Zakres pomiaru ciśnienia: od 300 hPa do 1100 hPa
- Dokładność pomiaru ciśnienia: ± 0,6 hPa (od 0°C do 65°C)
- Zakres IAQ (jakości powietrza w pomieszczeniach): od 0 do 500 (im wyższa wartość, tym gorsza jakość powietrza)
- Wymiary: 30 x 22 mm
Zawartość zestawu
- 1x Czujnik środowiskowy AI Fermion BME688
- 1x Złącze goldpin 1x10 raster 2,54 mm

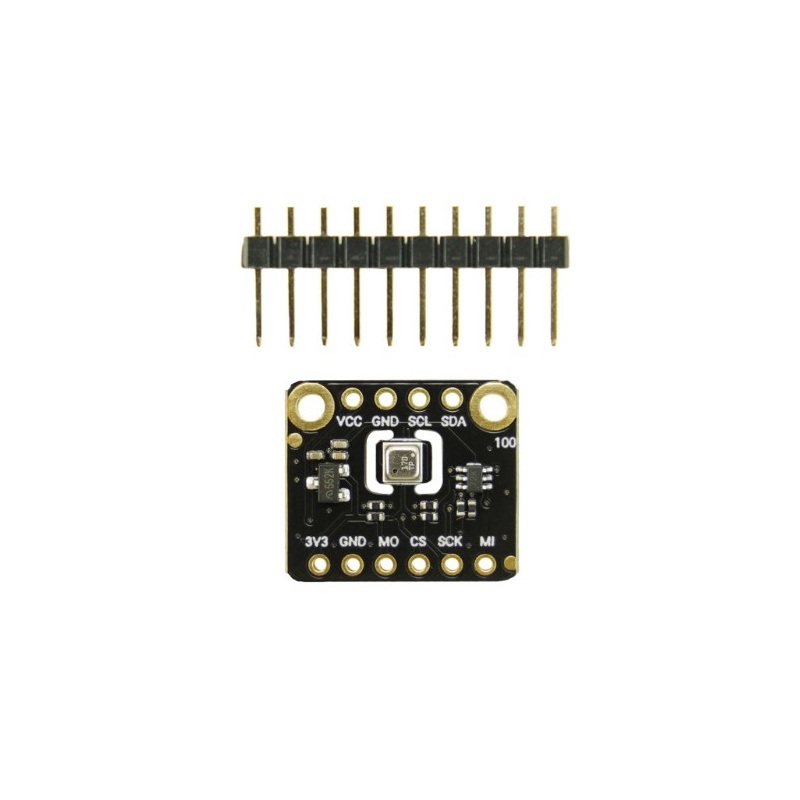

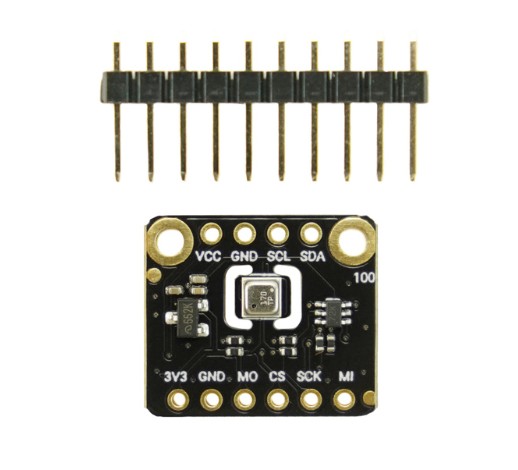

Elementy wchodzące w skład zestawu.
